3 Installation
3.4 Uni Controller
Werden im System Uni Controller installiert, gilt folgende Formel:
(Anzahl LegioTherm-Ventile) + (2 x Anzahl Uni Controller) ≤ 50.
Beispiele:
Installierte LegioTherm-Ventile
10
20
30
40
Der Uni Controller ist über die BACnet-Schnittstelle komplett abgebildet, bei der REST API-
Schnittstelle werden nur die 4-20mA-Eingänge der Hycleen AS-Sensoren verarbeitet.
3.4.1 Uni Controller montieren

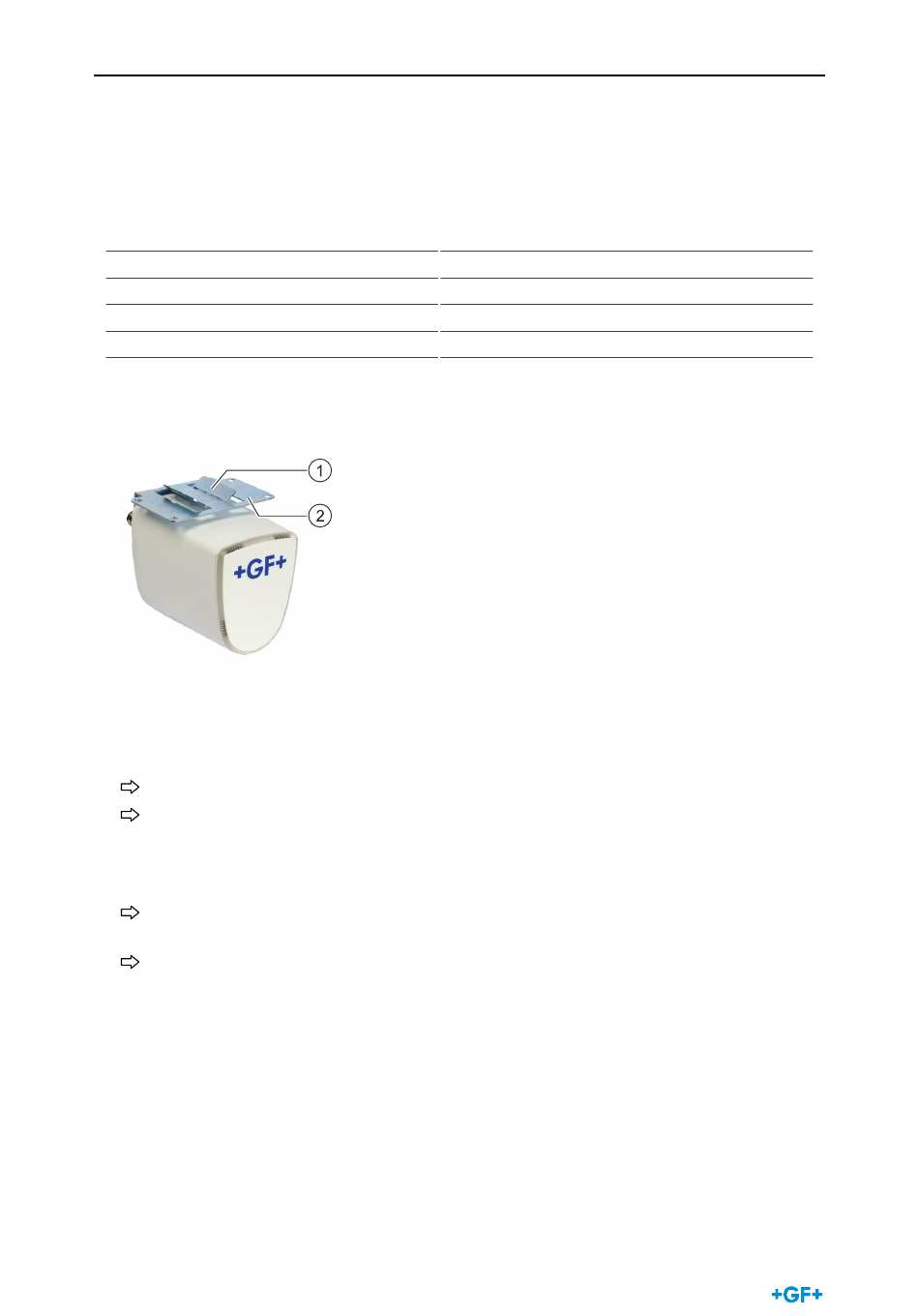

Der Uni Controller kann flexibel je nach Gegebenheiten montiert werden. Für Informationen,
die über die Montage hinausgehen, siehe die Betriebsanleitung zum Uni Controller.
Befestigung mittels Kabelbinder an Rohr oder Rohrisolierung
Die 2 Lamellen (1) an den Falzen leicht nach oben biegen.
Uni Controller an Rohr oder Rohrisolierung positionieren und mit Kabelbinder befes-
tigen.
Wandmontage
Gemäss Masszeichnung 4 Dübellöcher mit Durchmesser 6 mm in die Wand bohren und
Dübel einsetzen.
Uni Controller an der Halterung (2) mit 4 Schrauben anschrauben.
16
zusätzliche Uni Controller möglich
20
15
10
5
