3.5.3 Externen Temperatursensor montieren

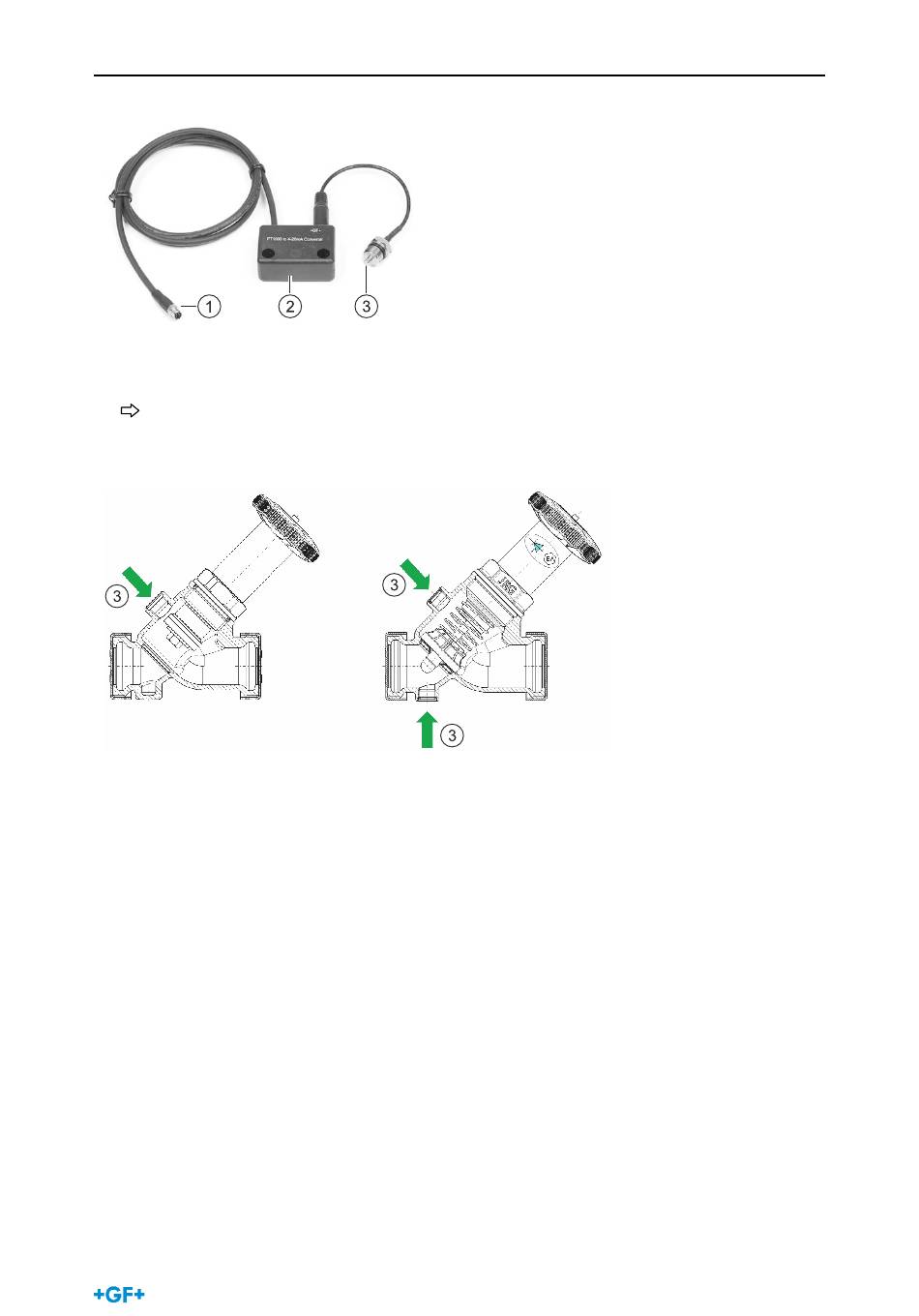

Der externe Temperaturfühler (3, 9952.000, PT1000) wird mit Konverter (2, Ausgang 4 - 20
mA) und Anschlusskabel (1) geliefert.
Temperaturfühler (3) mit seinem Einschraubgewinde AG ¼" an der gewünschten Stelle
der Installation einschrauben. Beispiel: Montage an einem JRG LegioStop Schräg-
sitzventil:
Unter der JRG-Nummer 9951.xxx wird der Temperaturfühler (3) fertig montiert an einem Rot-
guss-Rohrstück (6, DN 15 oder DN 20) geliefert, komplett mit passender Dämmung (7), die
auch Platz für den Konverter (2) bietet.
3 Installation
21
