Handbuch BN1-400 DE
SEG Electronics GmbH
2. Aufbau

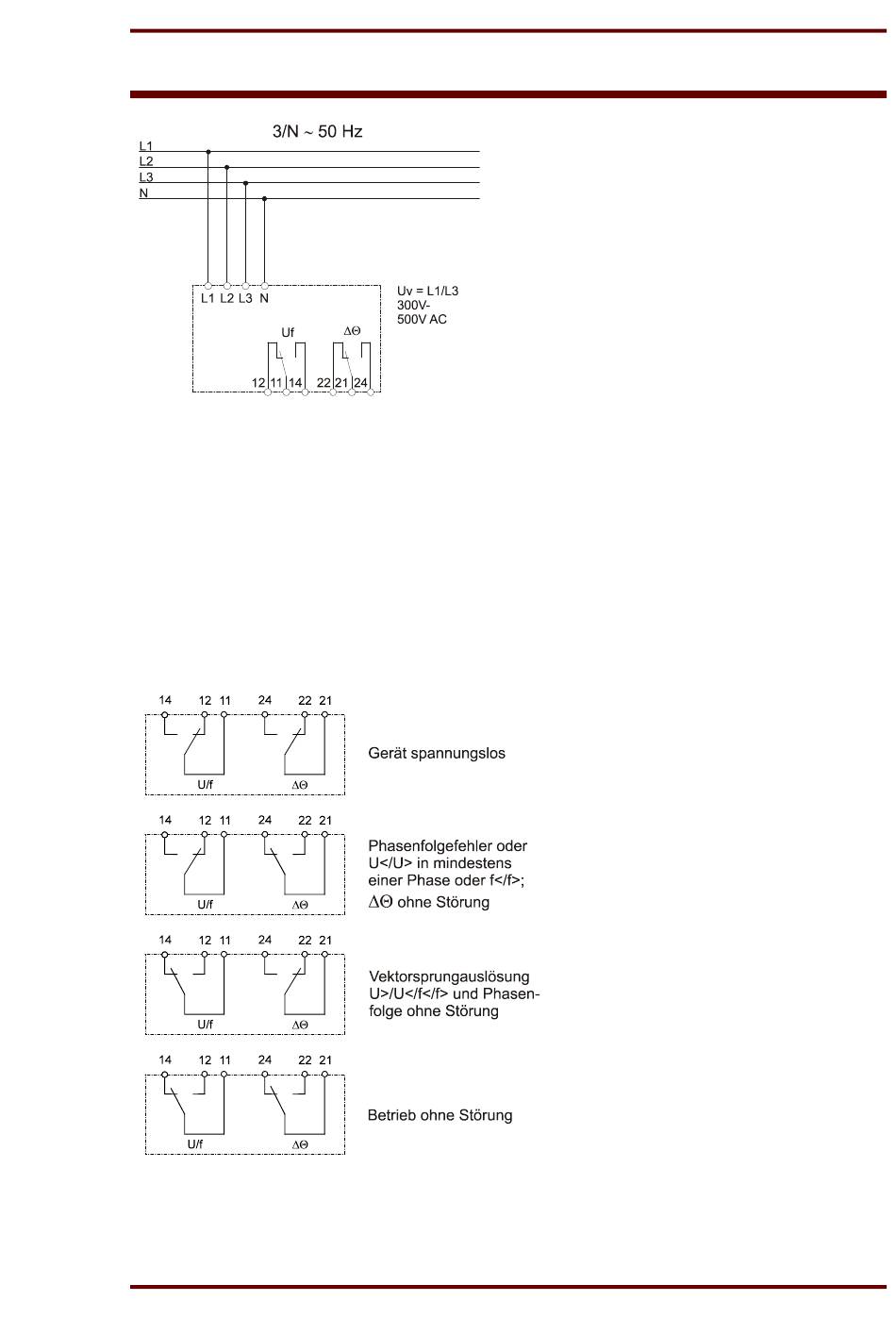

Abbildung 2.1: Vierleiternetz
Analogeingänge
Dem Schutzgerät werden die analogen Eingangssignale der Spannungen über die Klemmen
L1 - L3 und N zugeführt.
Versorgung
Das BN1-400 wird durch die Messgröße selbst versorgt (Klemmen L1 und L3).
Der Versorgungsbereich liegt bei ±25% von U
= 400 V (Außenleiterspannung).
N
Kontaktstellungen
Abbildung 2.2: Kontaktstellungen
DOK-TD-BN1-400D Rev. B
5
