2. Aufbau

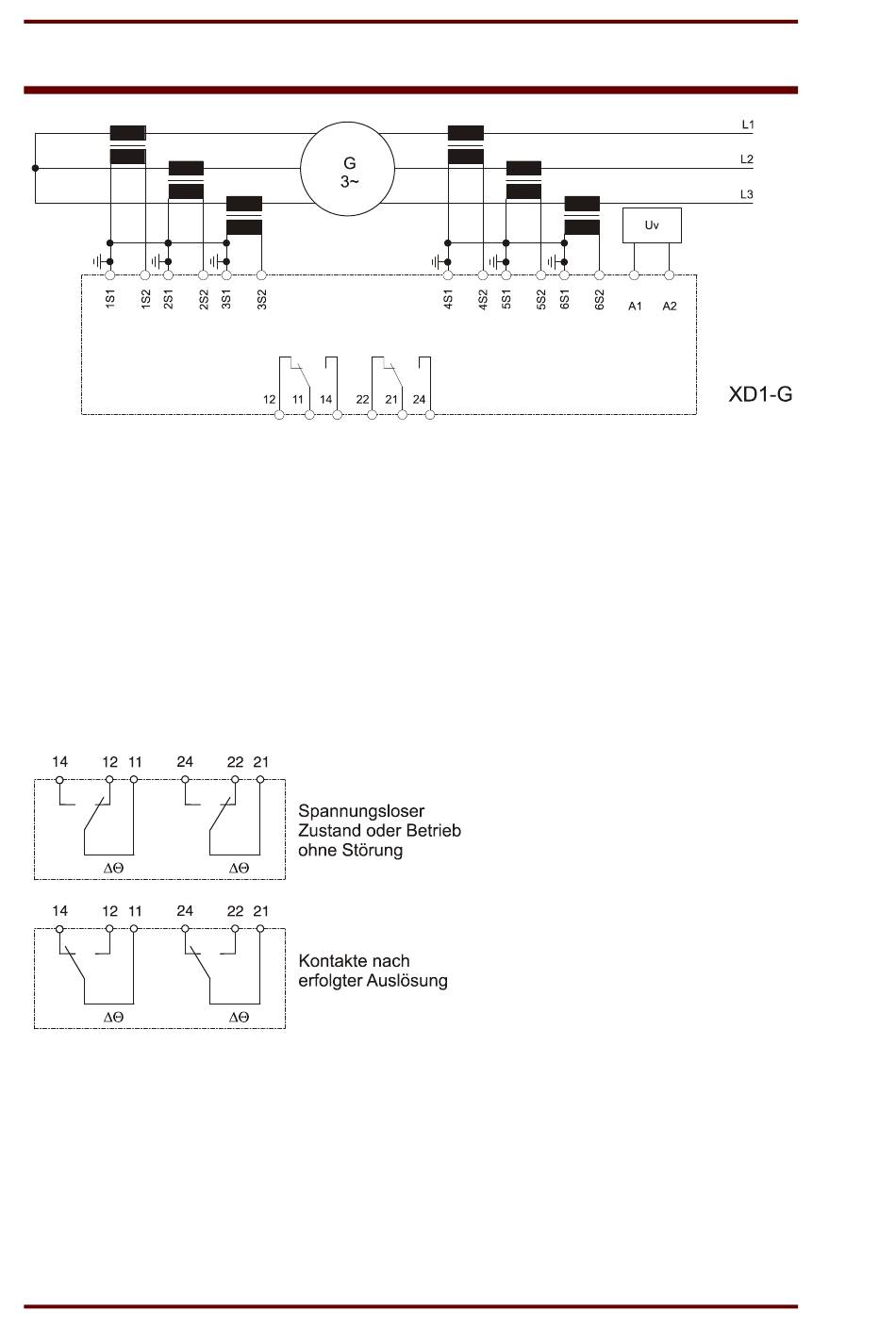

Abbildung 2.1: Anschlussbild
Analogeingänge
Dem Schutzgerät werden die analogen Generator-/Motorströme über die Klemmen 1S1 -3S2
sowie über die Klemmen 4S1 - 6S2 zugeführt.
Hilfsspannungsversorgung
Das XD1-G benötigt eine separate Hilfsspannungsversorgung. Dafür ist eine Gleich- oder
Wechselspannung zu verwenden. Das XD1-G besitzt dafür ein integriertes Weitbereichsnetzteil.
An die Anschlussklemmen A1-A2 können Hilfsspannungen im Bereich von 19 - 390 V DC oder 35 -
275 V AC angeschlossen werden.
Kontaktstellungen
Abbildung 2.2: Kontaktstellungen der Ausgangsrelais
