Bedienung

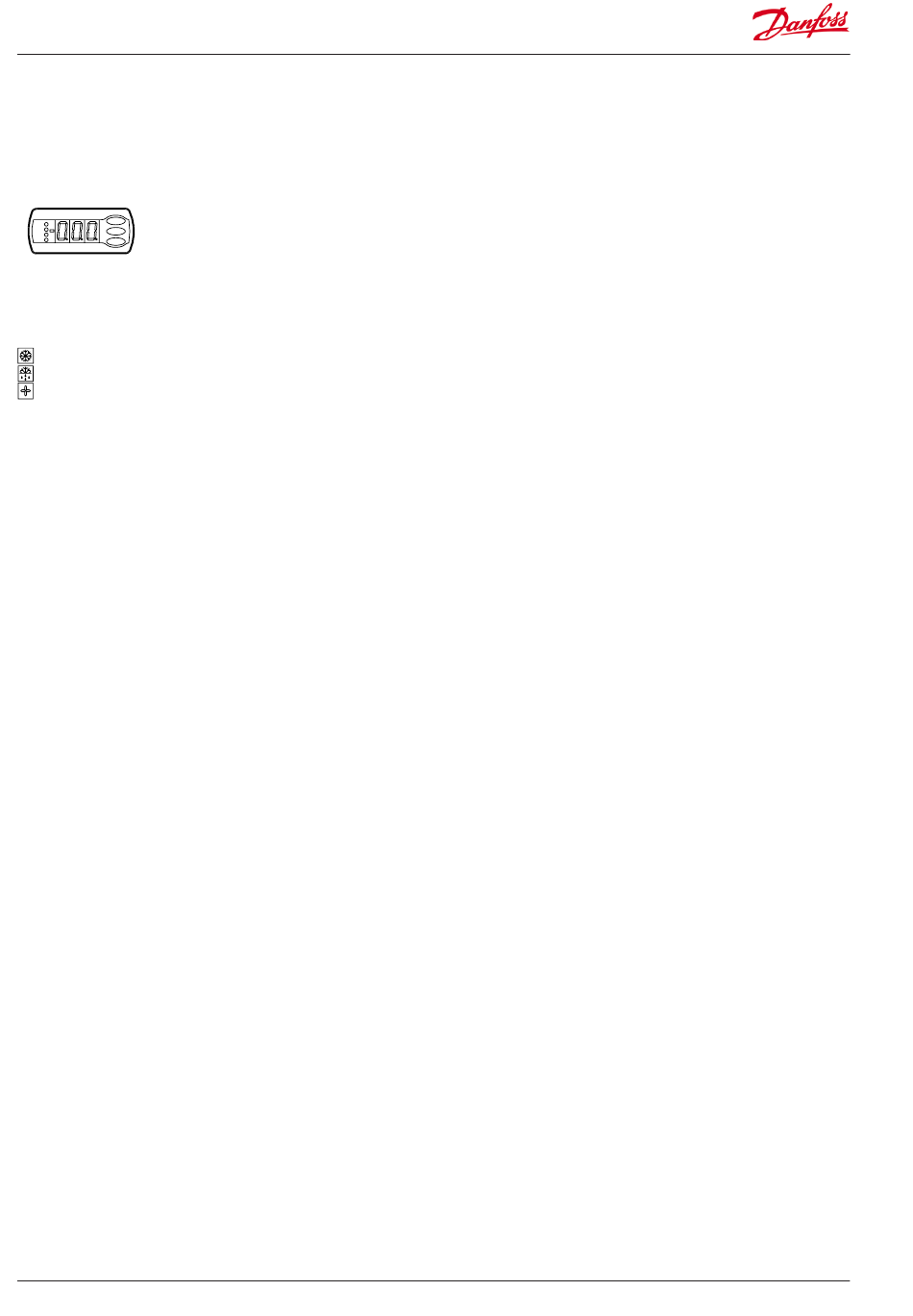

Display
Die Wertdarstellung erfolgt dreistellig. Es besteht die Wahl zwi-
schen Anzeige in °C oder in °F.
Frontplatzierte Leuchtdioden
Die übrigen Leuchtdioden leuchten auf falls das zugehörige Relais
aktiviert ist.
= Kühlung
= Abtauung
= Lüfter läuft
Bei Alarm blinken die Leuchtdioden.
In dieser Situation lässt sich der Störungscode am Display abrufen
und der Alarm durch kurze Betätigung der obersten Taste quittie-
ren.
Tasten
Bei Änderung einer Einstellung wird bei Betätigung der obersten
Taste der Wert erhöht und bei Betätigung der untersten der Wert
vermindert. Bevor Werte geändert werden können, muss Zugang
zum Menü hergestellt werden. Durch einige Sekunden langes Be-
tätigen der obersten Taste erhält man Zugang zu einer Reihe von
Parametercodes. Wählen Sie den zu ändernden Parametercode
aus, und betätigen Sie anschließend die mittlere Taste solange vis
der Wert für den Parameter angezeigt wird. Nach Änderung des
Werts lässt sich der neue Wert speichern, indem erneut die mittle-
re Taste betätigt werden.
Beispiele
Menü einstellen
1. Die obere Taste betätigen, bis ein Parameter zur Anzeige ge-
langt
2. Die obere oder die untere Taste betätigen um zum gewünsch-
ten Parameter zu gelangen
3. Die mittlere Taste betätigen , bis der Wert des Parameters zur
Anzeige kommt
4. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
5. Erneut die mittlere Taste betätigen um den Wert festzuhalten.
Alarmrelais ausschalten/ Alarm quittieren /siehe Alarmkode
• Die oberste Taste kurz betätigen
Bei Vorhandensein mehrerer Alarmcodes werden sie in einer Sc-
rolltabelle gesammelt. Zur Durchsicht der Scrolltabelle die oberste
oder unterste Taste betätigen.
Temperatur einstellen
Die mittlere Taste betätigen, bis der Temperaturwert zur Anzeige
gelangt
2. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
3. Die mittlere Taste betätigen um den Einstellvorgang abzu-
schliessen.
Ablesen derTemperatur am Abtaufühler (Oder Produktfühler, wenn
in o92 gewählt.)
• Die untere Taste kurz betätigen
Manueller start oder stop einer Abtauung
• Die untere Taste für etwa 4 Sekunden betätigen.
26 Manual RS8EN703 © Danfoss 2016-03
So wird's gemacht
Mit der folgenden Vorgehensweise lässt sich die Regelung
schnellst möglich starten:
1 Parameter r12 offnen und Regelung stoppen (in einem neuen
und nicht voreingestellten Regler ist r12 bereits auf 0 einge-
stellt, was gestoppte Regelung bedeutet).
2 Elektrische Verbinding von den Zeichnungen auf Seite 12 oder
13 auswählen
3 Parameter o61 öffnen und die Nummer der Elektrischen Verbin-
dung hier einstellen
4 Nummer der gewünschsten Voreinstellung aus der Tabelle Seite
27 unten auswählen
5 Parameter o62 öffnen und die Nummer für den Datensatz der
Voreinstellung eingeben. Mit mittlerer Taste bestätigen um die
Einstellungen ins Menü kopieren.
6 Parameter o57 öffnen und wähle die Methode zur messung des
Verdampfungsdrucks Pe oder S1 (Werkseinstellung ist Pe Druck-
messumformer)
7 Wenn ein Druckmessumformer Pe angewandt wird muss auch
Kältemittel durch Parameter o30 gewählt werden
8 Parameter r12 öffnen und Regelung starten
9 Die Übersicht über Werkseinstellungen durchsehen. Die Werte in
den grauen Feldern sind jetzt gemäss deiner Voreinstellungen
geändert. — Die notwendigen Änderungen in den jeweiligen
Parametern vornehmen.
10 Bei Netzwerken: Die Adresse in o03 einstellen
11 Die Adresse an die Systemeinheit senden:
• Bei MODBUS: Aktiviere die Scanfunktion in der Systemeinheit
• Wenn eine andere Datenkommunikationskarte im Regler ver-
wendet wird:
- LON RS485: Aktiviere die Funktion o04
- DANBUSS: Aktiviere die Funktion o04
- Ethernet: Die MAC Adresse benutzen
AK-CC 550
