Bedienung

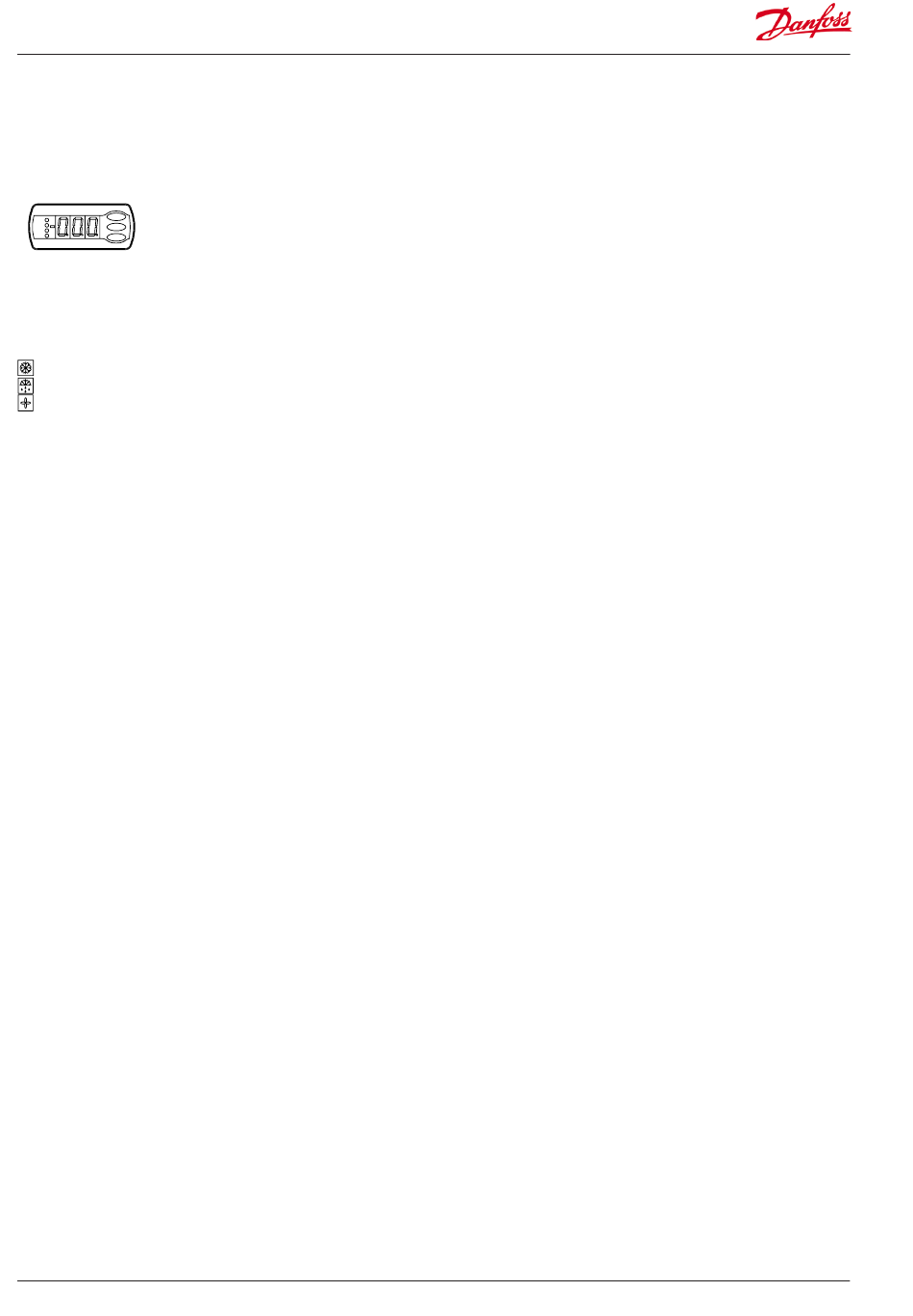

Display
Die Anzeige ist dreistellig. Es besteht die Wahl zwischen Anzeige
in °C oder in °F.
Frontplatzierte Leuchtdioden
= HACCP Funktion ist aktiv
HACCP
Die übrigen Leuchtdioden leuchten auf falls das zugehörige Aus-
gangsrelais aktiviert ist.
= Kühlung
= Abtauung
= Lüfter läuft
Bei Alarm blinken die Leuchtdioden.
In dieser Situation lässt sich der Alarmcode am Display abrufen
und der Alarm durch kurze Betätigung der obersten Taste quittie-
ren.
Abtauung
Während der Abtauung wird ein –d- für "defrost" (Abtauung)
Display angezeigt. Diese Anzeige ist aktiv bis zu 15 Minuten ,
nachdem die Kühlung wieder angelaufen ist.
Die Anzeige des -d- entfällt jedoch wenn:
- Sich die Temperatur innerhalb der 15 Minuten wieder eingepen-
delt hat
- Die Regelung mit der Hauptschalterfunktion gestoppt wird
- Ein Hochtemperaturalarm auftritt
Tasten
Bei Änderung einer Einstellung wird durch Betätigung der obers-
ten Taste der Wert erhöht und bei Betätigung der untersten der
Wert vermindert. Bevor Werte geändert werden können, müssen
die entsprechenden Parameter aufgerufen werden. Durch einige
Sekunden langes Betätigen der obersten Taste erhält man Zugang
zu einer Reihe von Parametercodes. Wählen Sie den zu ändernden
Parametercode aus, und betätigen Sie anschließend die mittlere
Taste, solange bis der Wert für den Parameter angezeigt wird.
Nach Änderung des Werts lässt sich der neue Wert speichern,
indem erneut die mittlere Taste betätigt werden.
Beispiele
Menü einstellen
1. Die obere Taste betätigen, bis ein Parameter zur Anzeige ge-
langt
2. Die obere oder die untere Taste betätigen um zum gewünsch-
ten Parameter zu gelangen
3. Die mittlere Taste betätigen , bis der Wert des Parameters zur
Anzeige kommt
4. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
5. Erneut die mittlere Taste betätigen um den Wert festzuhalten.
Alarmrelais ausschalten/ Alarm quittieren /siehe Alarmkode
• Die oberste Taste kurz betätigen
Bei Vorhandensein mehrerer Alarmcodes werden sie in einer Liste
gesammelt. Zur Durchsicht der Alarmliste die oberste oder unters-
te Taste betätigen.
18
Manual RS8GC303 © Danfoss 1-2016
Temperatur einstellen
1. Die mittlere Taste betätigen, bis der Temperaturwert angezeigt
wird
2. Die obere oder die untere Taste betätigen um einen neuen Wert
zu finden
3. Die mittlere Taste betätigen um den Einstellvorgang abzu-
schliessen.
Ablesen der Temperatur am Abtaufühler
• Die untere Taste kurz betätigen
Manueller Start oder Stopp einer Abtauung
• Die untere Taste für etwa 4 Sekunden betätigen.
(Allerdings nicht bei Anwendung 4).
Siehe HACCP-Erfassung
1. Lange Betätigung der mittleren Taste, bis h01 angezeigt wird
2. Gewünschten Wert für h01-h10 wählen
3. Den Wert durch kurzes Betätigen der mittleren Taste anzeigen.
So wird 's gemacht
Mit der folgenden Vorgehensweise lässt sich die Regelung
schnellst möglich starten:
1 Parameter r12 öffnen und Regelung stoppen (in einem neuen
und nicht voreingestellten Regler ist r12 bereits auf 0 einge-
stellt, was gestoppte Regelung bedeutet).
2 Parameter o06 öffnen und hier den Fühlertyp einstellen
3 Elektrische Verbinding von den Zeichnungen auf Seite 6 aus-
wählen
4 Parameter o61 öffnen und die Nummer der elektrischen Verbin-
dung hier einstellen
5 Nummer der gewünschsten Voreinstellung aus der Tabelle Seite
22 unten auswählen
6 Parameter o62 öffnen und die Nummer für den Datensatz der
Voreinstellung eingeben. Mit mittlerer Taste bestätigen um die
Einstellungen ins Menü kopieren.
7 Parameter r12 öffnen und Regelung starten
8 Die Übersicht über Werkseinstellungen durchsehen. Die Werte
in den grauen Feldern sind jetzt gemäß deiner Voreinstellungen
geändert. — Die notwendigen Änderungen in den jeweiligen
Parametern vornehmen.
9 Bei Netzwerken: Die Adresse in o03 einstellen und Scanfunktion
starten.
AK-CC 250A
