ELEKTRISCHE ANSCHLÜSSE
4
4.5 Elektrischer Anschluss für Stromausgang
4.5.1 Nicht Ex-Geräte
INFORMATION!
Zwei Stromausgänge und der Schaltausgang
geliefert. Zwei Stromausgänge oder der Schaltausgang
Gerät mit diesen Optionen bestellt wird.
INFORMATION!
Weitere Informationen über die Stromausgangsfunktionen, die Schaltfunktion und die
zugehörigen Einstellungen, siehe Betrieb auf Seite 84
Ein Stromausgang

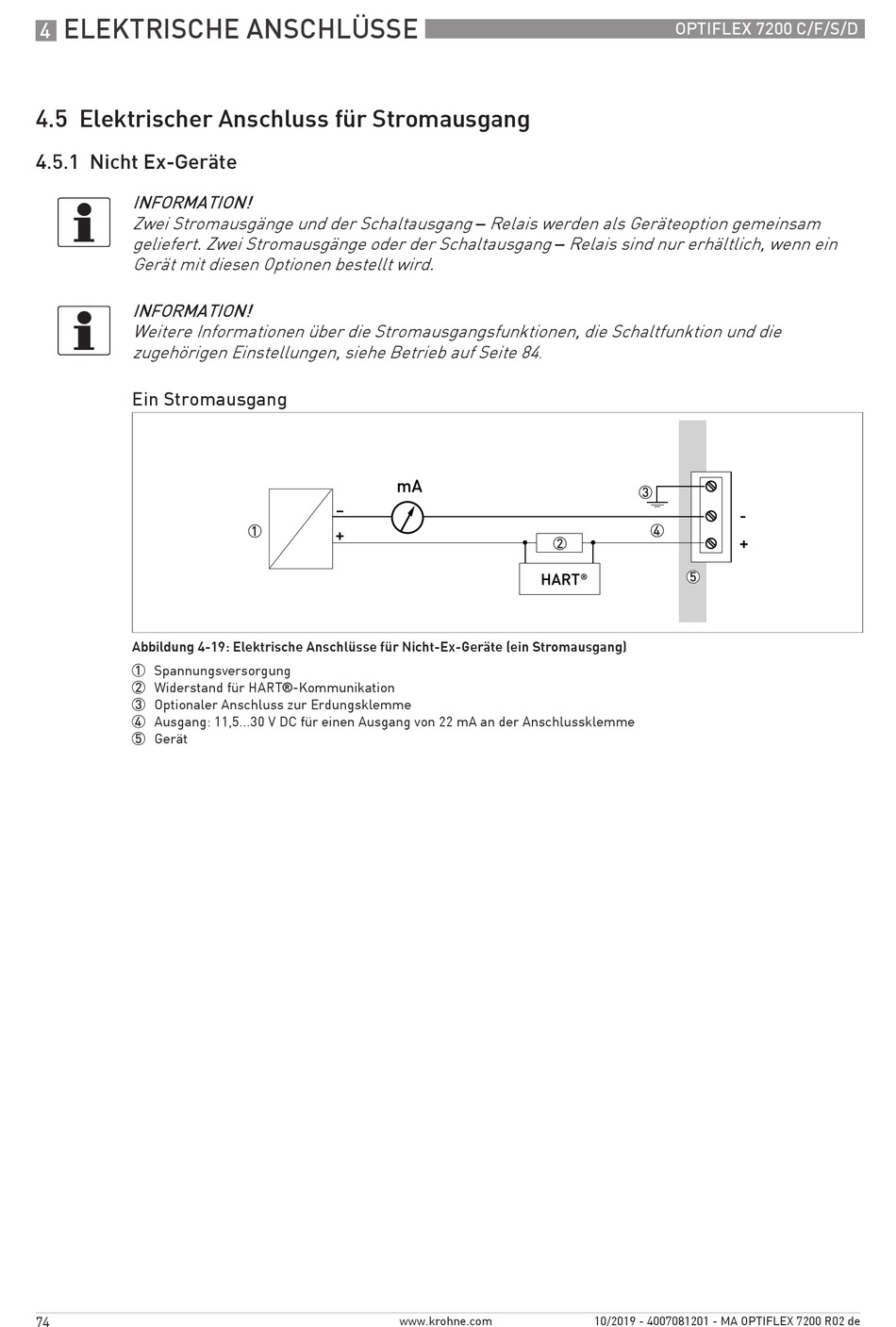

Abbildung 4-19: Elektrische Anschlüsse für Nicht-Ex-Geräte (ein Stromausgang)
1 Spannungsversorgung
2 Widerstand für HART®-Kommunikation
3 Optionaler Anschluss zur Erdungsklemme
4 Ausgang: 11,5...30 V DC für einen Ausgang von 22 mA an der Anschlussklemme
5 Gerät
74
– Relais werden als Geräteoption gemeinsam
– Relais sind nur erhältlich, wenn ein
.
www.krohne.com
OPTIFLEX 7200 C/F/S/D
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
