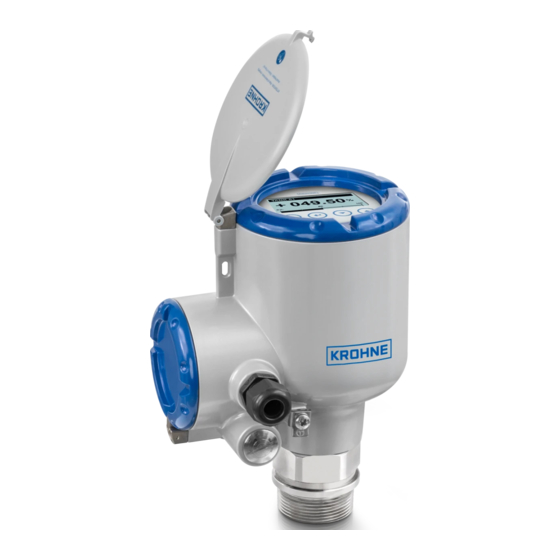

KROHNE OPTIWAVE 7500 C Handbuch
  1. Anleitungen
  2. Marken
  3. KROHNE Anleitungen
  4. Messgeräte
  5. OPTIWAVE 7500 C
  6. Handbuch

KROHNE OPTIWAVE 7500 C Handbuch

Vorschau ausblenden Andere Handbücher für OPTIWAVE 7500 C:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
OPTIWAVE 7500 C
OPTIWAVE 7500 C
OPTIWAVE 7500 C
OPTIWAVE 7500 C
80 GHz Radar (FMCW) Füllstandmessgerät für
Flüssigkeiten in schmalen Tanks mit Einbauten
© KROHNE 07/2017 - 4006285601 - MA OPTIWAVE 7500 R01 de
Handbuch
Handbuch
Handbuch
Handbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIWAVE 7500 C

Inhaltszusammenfassung für KROHNE OPTIWAVE 7500 C

  • Seite 1 OPTIWAVE 7500 C OPTIWAVE 7500 C OPTIWAVE 7500 C OPTIWAVE 7500 C Handbuch Handbuch Handbuch Handbuch 80 GHz Radar (FMCW) Füllstandmessgerät für Flüssigkeiten in schmalen Tanks mit Einbauten © KROHNE 07/2017 - 4006285601 - MA OPTIWAVE 7500 R01 de...
  • Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2017 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...

  • Seite 3: Inhaltsverzeichnis

    INHALT OPTIWAVE 7500 C 1 Sicherheitshinweise 1.1 Softwarehistorie ....................... 6 1.2 Bestimmungsgemäße Verwendung................. 6 1.3 Zertifizierung ........................7 1.4 Elektromagnetische Verträglichkeit ................7 1.5 Funktechnische Zulassung ....................8 1.5.1 Europäische Union (EU) ......................8 1.5.2 U.S.A............................11 1.5.3 Kanada ..........................13 1.6 Sicherheitshinweise des Herstellers ................
  • Seite 4 INHALT OPTIWAVE 7500 C 4.3.1 Nicht Ex-Geräte........................41 4.3.2 Geräte für explosionsgefährdete Standorte................. 41 4.4 Schutzart......................... 41 4.5 Netzwerke........................42 4.5.1 Allgemeine Informationen ....................42 4.5.2 Point-to-Point-Verbindung ....................42 4.5.3 Multi-Drop-Netzwerke......................43 5 Inbetriebnahme 5.1 Checkliste zur Inbetriebnahme..................44 5.2 Inbetriebnahme des Geräts.................... 44 5.3 Bedienkonzept ........................
  • Seite 5 INHALT OPTIWAVE 7500 C 7.5 Rücksendung des Geräts an den Hersteller..............116 7.5.1 Allgemeine Informationen ....................116 7.5.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........117 7.6 Entsorgung ........................117 8 Technische Daten 8.1 Messprinzip ........................118 8.2 Technische Daten ......................120 8.3 Mindestspannungsversorgung..................

  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE OPTIWAVE 7500 C 1.1 Softwarehistorie "Firmware Revision" entspricht NAMUR NE 53. Hierbei handelt es sich um eine Reihe Ziffern, mit denen der Revisionsstatus der integrierten Software (Firmware) in elektronischen Baugruppen aufgezeichnet wird. Die jeweilige Nummer liefert Informationen über die Art der vorgenommenen Änderungen und die Auswirkungen, die diese Änderungen auf die...

  • Seite 7: Zertifizierung

    SICHERHEITSHINWEISE OPTIWAVE 7500 C Dieses Radar-Füllstandmessgerät misst Abstand, Füllstand, Masse, Volumen und Reflexion von Flüssigkeiten, Pasten und Schlämmen. Es kann an Tanks, Reaktoren und offenen Gerinnen installiert werden. 1.3 Zertifizierung GEFAHR! Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die sicherheitstechnischen Hinweise in der Ex-Dokumentation.

  • Seite 8: Funktechnische Zulassung

    SICHERHEITSHINWEISE OPTIWAVE 7500 C 1.5 Funktechnische Zulassung 1.5.1 Europäische Union (EU) INFORMATION! LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) Geräte messen den Füllstand bei Anwendungen im Freien oder in einer geschlossenen Umgebung (Metalltank etc.).
  • Seite 9 SICHERHEITSHINWEISE OPTIWAVE 7500 C Nur TLPR (Radar zur Sondierung des Füllstands von Tanks) Geräte Das Gerät darf nur von autorisiertem Personal installiert werden. Das Gerät und der Tank stimmen mit der Richtlinie über Funkanlagen (RED) überein, wenn Sie die folgenden Vorschriften beachten: •...
  • Seite 10 SICHERHEITSHINWEISE OPTIWAVE 7500 C Radio quiet zones (Schutzzonen funktechnischer Anlagen): Radioastronomie-Standorte (Stationen) in Europa und im nördlichen Eurasien Land Name der Station Standort Breitengrad, ϕ Längengrad, λ Finnland Metsähovi 60°13'04" N 24°23'37" O Frankreich Plateau de Bure 44°38'01" N 05°54'26" O...
  • Seite 11 SICHERHEITSHINWEISE OPTIWAVE 7500 C 1.5.2 U.S.A. INFORMATION! LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) Geräte messen den Füllstand bei Anwendungen im LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) Freien oder in einer geschlossenen Umgebung (Metalltank etc.). TLPR (Radar zur Sondierung...
  • Seite 12 SICHERHEITSHINWEISE OPTIWAVE 7500 C S/N: xxxxxxxxxxxxxxxxxxx Manufacturing date: YYYY-MM-DD Tag No: Abbildung 1-2: U.S.A.: Informationen zur Funktechnischen Zulassung auf dem Typenschild Bestellschlüssel 1 Typenschlüssel (gemäß Auftrag). Weitere Informationen, siehe auf Seite 152. 2 HVIN (Hardwareversion-Identifizierungsnummer). Diese Nummer gibt die Radarsignalfrequenz (80G = 80 GHz), den Standort des Geräts (T=TLPR oder L=LPR) und dem Messumformertyp (Kompakt (C)) an.

  • Seite 13: Kanada

    SICHERHEITSHINWEISE OPTIWAVE 7500 C 1.5.3 Kanada INFORMATION! LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) Geräte messen den Füllstand bei Anwendungen im LPR (Radar zur Sondierung des Füllstands) LPR (Radar zur Sondierung des Füllstands) Freien oder in einer geschlossenen Umgebung (Metalltank etc.). TLPR (Radar zur Sondierung...

  • Seite 14: Sicherheitshinweise Des Herstellers

    SICHERHEITSHINWEISE OPTIWAVE 7500 C S/N: xxxxxxxxxxxxxxxxxxx Manufacturing date: YYYY-MM-DD Tag No: Abbildung 1-3: Kanada: Informationen zur Funktechnischen Zulassung auf dem Typenschild Bestellschlüssel 1 Typenschlüssel (gemäß Auftrag). Weitere Informationen, siehe auf Seite 152. 2 HVIN (Hardwareversion-Identifizierungsnummer). Diese Nummer gibt die Radarsignalfrequenz (80G = 80 GHz), den Standort des Geräts (T=TLPR oder L=LPR) und dem Messumformertyp (Kompakt (C)) an.

  • Seite 15: Haftungsausschluss

    SICHERHEITSHINWEISE OPTIWAVE 7500 C durch Dritte ist nicht möglich. Der Nutzung von im Rahmen der Impressumspflicht veröffentlichten Kontaktdaten durch Dritte, zur Übersendung von nicht ausdrücklich angeforderter Werbung und Informationsmaterialien, wird hiermit ausdrücklich widersprochen. 1.6.2 Haftungsausschluss Der Hersteller ist nicht für Schäden jeder Art haftbar, die durch die Verwendung dieses Produkts entstehen, einschließlich aber nicht beschränkt auf direkte, indirekte oder beiläufig entstandene...

  • Seite 16: Sicherheitszeichen Und Verwendete Symbole

    SICHERHEITSHINWEISE OPTIWAVE 7500 C 1.6.5 Sicherheitszeichen und verwendete Symbole Sicherheitshinweise werden durch die nachfolgenden Symbole gekennzeichnet. GEFAHR! Dieser Hinweis beschreibt die unmittelbare Gefahr beim Umgang mit Elektrizität. GEFAHR! Dieser Hinweis beschreibt die unmittelbare Gefahr von Verbrennungen durch Hitze oder heiße Oberflächen.

  • Seite 17: Gerätebeschreibung

    GERÄTEBESCHREIBUNG OPTIWAVE 7500 C 2.1 Lieferumfang INFORMATION! Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben. Abbildung 2-1: Lieferumfang 1 Messumformer, Prozessanschluss und Antenne in der bestellten Ausführung 2 Zertifikate: Kalibrierung etc. (wenn das Gerät mit den entsprechenden Optionen ausgestattet ist) 3 DVD-ROM (mit Handbuch, Technischem Datenblatt und zugehöriger Software)

  • Seite 18: Gerätebeschreibung

    GERÄTEBESCHREIBUNG OPTIWAVE 7500 C 2.2 Gerätebeschreibung Dieses Gerät ist ein 80 GHz FMCW Radar-Füllstandmessgerät. Kennzeichen dieses stromschleifengespeisten 2-Leiter-Füllstandmessgeräts ist seine berührungslose Technologie. Es dient der Messung von Abstand, Füllstand, Masse, Volumen und Reflexion von Flüssigkeiten, Pasten und Schlämmen. Weitere Informationen über das Messprinzip, siehe Messprinzip Seite 118.

  • Seite 19: Sichtprüfung

    GERÄTEBESCHREIBUNG OPTIWAVE 7500 C 2.3 Sichtprüfung WARNUNG! Wenn das Glas des Anzeigebildschirms gebrochen sein sollte, berühren Sie es bitte nicht. INFORMATION! Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen Vertreter des Herstellers.

  • Seite 20: Typenschilder

    GERÄTEBESCHREIBUNG OPTIWAVE 7500 C 2.4 Typenschilder INFORMATION! Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 2.4.1 Typenschild (Beispiele) Abbildung 2-5: Nicht-Ex-Typenschild am Gehäuse 1 Größe der Kabeleinführung 2 Elektronikrevision (gemäß...

  • Seite 21: Installation

    INSTALLATION OPTIWAVE 7500 C 3.1 Allgemeine Hinweise zur Installation INFORMATION! Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen Vertreter des Herstellers. INFORMATION! Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben.

  • Seite 22: Transport

    INSTALLATION OPTIWAVE 7500 C 3.3 Transport Abbildung 3-2: Anheben des Geräts WARNUNG! Heben Sie das Gerät vorsichtig an, um Schäden an der Antenne zu vermeiden. 3.4 Voraussetzungen vor der Installation INFORMATION! Für eine korrekte Installation des Geräts sind die unten angegebenen Vorkehrungen zu treffen.

  • Seite 23: Druck- Und Temperaturbereiche

    INSTALLATION OPTIWAVE 7500 C 3.5 Druck- und Temperaturbereiche Abbildung 3-3: Druck- und Temperaturbereiche 1 Temperatur am Prozessanschluss Nicht-Ex Geräte: Der Temperaturbereich hängt von Antennentyp, Prozessanschluss und Dichtungswerkstoff ab. Zie- hen Sie bitte nachfolgende Tabelle zurate. Geräte mit Zulassungen für den Einsatz in als gefährdet eingestuften Bereichen: siehe zusätzliche Anleitungen 2 Umgebungstemperatur für den Betrieb der Anzeige...

  • Seite 24: Empfohlene Einbaulage

    INSTALLATION OPTIWAVE 7500 C 3.6 Empfohlene Einbaulage VORSICHT! Beachten Sie die folgenden Empfehlungen, um sicherzustellen, dass das Gerät korrekte Messdaten liefert. Die Empfehlungen wirken sich auf die Leistung des Geräts aus. Wir empfehlen Ihnen, den Einbau bei leerem Tank vorzubereiten.

  • Seite 25: Anzahl Geräte, Die In Einem Tank In Betrieb Genommen Werden Können

    INSTALLATION OPTIWAVE 7500 C Das Gerät muss korrekt ausgerichtet werden, um die beste Leistung zu gewährleisten. Abbildung 3-5: Das Gerät muss korrekt ausgerichtet werden, um die beste Leistung zu gewährleisten. 1 Kabeleinführung 2 Nächste Tankwand 3 Tankmitte Richten Sie die Kabeleinführungen am Gehäuse in Richtung Tankmitte aus.

  • Seite 26: Tanks Mit Gewölbten Und Konischen Böden

    INSTALLATION OPTIWAVE 7500 C 3.6.2 Tanks mit gewölbten und konischen Böden Gewölbte oder konische Böden wirken sich auf den Messbereich aus. Das Gerät ist in diesen Fällen nicht in der Lage, bis auf den Tankboden zu messen. Wenn möglich, installieren Sie das Gerät, wie auf der nachstehenden Abbildung gezeigt ist:...

  • Seite 27: Betriebsmittel Und Einbauten: Vermeiden Der Messung Von Störsignalen

    INSTALLATION OPTIWAVE 7500 C VORSICHT! Installieren Sie das Gerät nicht über Einbauten im Tank (Rührwerk etc.) oder Schacht. Einbauten im Tank oder Schacht können Störsignale verursachen. Im Falle von Störsignalen misst das Gerät nicht korrekt. Wenn das Gerät nicht an einer anderen Stelle des Tanks oder Schachts eingebaut werden kann, führen Sie einen Leerspektrum-Scan durch.

  • Seite 28: Produkteinlässe

    INSTALLATION OPTIWAVE 7500 C Produkteinlässe Abbildung 3-9: Produkteinlässe 1 Messgerät ist an der korrekten Position. 2 Messgerät ist zu nahe an der Einlassöffnung. VORSICHT! Bauen Sie das Gerät, wenn möglich, nicht in unmittelbarer Nähe der Einlassöffnung ein. Wenn das Produkt, das in den Tank läuft, direkt auf die Antenne trifft, liefert das Gerät falsche Messergebnisse.
  • Seite 29 INSTALLATION OPTIWAVE 7500 C Stutzen- und Maximale Stutzenhöhe, h Antennendurchmesser, Linsenantenne, Linsenantenne, Linsenantenne, Linsenantenne, Ød DN20 DN25 DN40 DN70 [mm] [Zoll] [mm] [Zoll] [mm] [Zoll] [mm] [Zoll] [mm] [Zoll] 1,97 ¾ — — — — — — 1,97 1,97 —...
  • Seite 30 INSTALLATION OPTIWAVE 7500 C Gewindeanschlüsse: Installationsverfahren Abbildung 3-11: Gewindeanschlüsse: Installationsverfahren a = 6 mm / 0,24¨, wenn das Gerät mit einem Gewindeanschluss und einer DN20, DN25 oder DN40 Linsenantenne ausge- stattet ist Empfohlene Muffengröße für Gewindestutzen Die Muffe muss so kurz wie möglich sein. Wenn sich die Muffe in einer Aussparung befindet, verwenden Sie die maximalen Grenzwerte für die Stutzenabmessungen (Flanschanschlüsse) in...

  • Seite 31: Lpr-Geräte: Empfehlungen Für Schächte Und Tanks Aus Nicht-Leitfähigen Werkstoffen

    INSTALLATION OPTIWAVE 7500 C Ende des Verfahrens. INFORMATION! Antennenverlängerungen für Geräte mit Gewindeanschlüssen Antennenverlängerungen für Geräte mit Gewindeanschlüssen Antennenverlängerungen für Geräte mit Gewindeanschlüssen Antennenverlängerungen für Geräte mit Gewindeanschlüssen Wenn das Gerät mit einer Antennenverlängerung ausgestattet ist, vergrößert diese Option die maximale Stutzenhöhe.
  • Seite 32 INSTALLATION OPTIWAVE 7500 C Offene Schächte Abbildung 3-13: Offene Schächte Wenn das Gerät den Füllstand eines Produkts in einem Schacht messen soll, können Sie eine Halterung an der Seite des Schachts oder über dem Schacht anbringen. www.krohne.com 07/2017 - 4006285601 - MA OPTIWAVE 7500 R01 de...

  • Seite 33: Drehen Oder Entfernen Des Anzeigemoduls (Option)

    INSTALLATION OPTIWAVE 7500 C 3.8 Drehen oder Entfernen des Anzeigemoduls (Option) Wenn sich beim Gerät ein Gegenstand befindet, der das Ablesen der Anzeige erschwert, können Sie die Anzeige in Schritten von 90° drehen. Abbildung 3-14: Drehen oder Entfernen des Anzeigemoduls (Option) Benötigte Ausrüstung:...

  • Seite 34: Wetterschutzhaube

    INSTALLATION OPTIWAVE 7500 C • Entfernen Sie das Anzeigemodul mit der Abziehvorrichtung vom Gehäuse. Machen Sie die beiden Schellen ausfindig, mit denen das Anzeigemodul im Gehäuse gesichert ist. Setzen Sie die Abziehvorrichtung für die Anzeige in den Schlitzen für diese Schellen am Modul ein.
  • Seite 35 INSTALLATION OPTIWAVE 7500 C Abbildung 3-16: Anbringen der Wetterschutzhaube 1 Bringen Sie den Wetterschutzbügel an der Oberseite des Geräts an. 2 Befestigen Sie die beiden Sicherungsmuttern an den Gewinden am Wetterschutzbügel. Ziehen Sie die Feststellschrauben mit einem 10 mm Schraubenschlüssel fest.

  • Seite 36: Öffnen Der Wetterschutzhaube

    INSTALLATION OPTIWAVE 7500 C 3.9.2 Öffnen der Wetterschutzhaube Abbildung 3-17: Öffnen der Wetterschutzhaube 1 Entfernen Sie den Federstecker aus dem Loch auf der Vorderseite der Wetterschutzhaube. 2 Entfernen Sie die Wetterschutzhaube. 3 Heben Sie die Abdeckung des Anzeigebildschirms an. Ende des Verfahrens.

  • Seite 37: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C 4.1 Sicherheitshinweise GEFAHR! Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung durchgeführt werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten. GEFAHR! Beachten Sie die nationalen Installationsvorschriften! GEFAHR! Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die sicherheitstechnischen Hinweise in der Ex-Dokumentation.
  • Seite 38 ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C VORSICHT! Verwenden Sie passende elektrische Kabel mit Kabelverschraubungen. • Stellen Sie sicher, dass der Strom nicht mehr als 5 A beträgt oder dass der eine elektrische • Stromkreis, über den das Gerät gespeist wird, mit einer 5 A-Sicherung ausgestattet ist.
  • Seite 39 ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C Abbildung 4-3: Vorgehensweise für die elektrische Installation Benötigte Ausrüstung: • Kleiner Kreuzschlitzschraubendreher (nicht mitgeliefert) Verfahren 1 Lösen Sie die Kabelverschraubung. Stecken Sie die elektrischen Drähte in die Kabeleinfüh- rung. Lösen Sie die Schrauben an den Klemmen mit einem kleinen Kreuzschlitzschrauben- dreher.

  • Seite 40: Benötigte Ausrüstung

    ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C Abbildung 4-4: Schließen der Abdeckung des Anschlussraums Benötigte Ausrüstung: • 3 –mm–Innensechskantschlüssel (nicht mitgeliefert) 1 Positionieren Sie die Abdeckung auf dem Gehäuse. 2 Drehen Sie die Abdeckung im Uhrzeigersinn, bis sie vollständig eingerastet ist. 3 Bringen Sie die Abdecksperre und die Sicherungsschraube an.

  • Seite 41: Elektrischer Anschluss Für Stromausgang

    ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C 4.3 Elektrischer Anschluss für Stromausgang 4.3.1 Nicht Ex-Geräte Abbildung 4-5: Elektrischer Anschluss für Nicht-Ex-Geräte 1 Spannungsversorgung 2 Widerstand für HART®-Kommunikation (üblicherweise 250 Ohm) 3 Optionaler Anschluss zur Erdungsklemme 4 Ausgang: 12...30 VDC für einen Ausgangswert von 21,5 mA an den Anschlussklemmen des Stromausgangs 5 Gerät...

  • Seite 42: Netzwerke

    ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C • Stellen Sie sicher, dass die elektrischen Leitungen den nationalen elektrischen Vorschriften entsprechen. • Die Leitungen sind vor dem Gerät 1 schlaufenförmig verlegt, sodass kein Wasser in das Gehäuse eindringen kann. • Ziehen Sie die Kabelverschraubungen 2 fest an.

  • Seite 43: Multi-Drop-Netzwerke

    ELEKTRISCHE ANSCHLÜSSE OPTIWAVE 7500 C 4.5.3 Multi-Drop-Netzwerke Abbildung 4-8: Multi-Drop-Netzwerk (Nicht-Ex) 1 Geräte-Adresse (bei Multi-Drop-Netzwerken muss jedes Gerät eine andere Adresse haben) 2 4 mA + HART® 3 Widerstand für HART®-Kommunikation (üblicherweise 250 Ohm) 4 Spannungsversorgung 5 HART®-Messumformer 6 HART®-Kommunikationssoftware 07/2017 - 4006285601 - MA OPTIWAVE 7500 R01 de www.krohne.com...

  • Seite 44: Inbetriebnahme

    INBETRIEBNAHME OPTIWAVE 7500 C 5.1 Checkliste zur Inbetriebnahme Prüfen Sie die folgenden Punkte vor dem Einschalten: • Sind alle medienberührten Teile (Antenne, Flansch und Dichtungen) dem Tankinhalt gegenüber chemisch beständig? • Stimmen die Daten auf dem Typenschild am Messumformer mit den Betriebsdaten überein? •...

  • Seite 45: Digitale Anzeige

    INBETRIEBNAHME OPTIWAVE 7500 C 5.4 Digitale Anzeige Wenn Sie den Gehäusedeckel abnehmen, können Sie die Tasten auf dem Tastenfeld drücken. Wenn sich der Gehäusedeckel nicht abnehmen lässt, können Sie das Tastenfeld mit einem Bedientasten Magnetstift betätigen. Weitere Informationen, siehe auf Seite 46.

  • Seite 46: Anzeige Im Programmierbetrieb

    INBETRIEBNAHME OPTIWAVE 7500 C Anzeige im Programmierbetrieb Abbildung 5-2: Aufbau des Anzeigebildschirms im Programmierbetrieb 1 Menü-Nummer oder Menüpunkt-Nummer 2 Speicherort (Menü) des Untermenüs oder Menüpunkts 3 Name des Menüpunkts 5.4.2 Bedientasten Funktionen der Bedientasten Bedientaste Symbol Funktion [> > > > ]...
  • Seite 47 INBETRIEBNAHME OPTIWAVE 7500 C Drücken der Bedientasten mit dem Finger Abbildung 5-3: Drücken der Bedientasten mit dem Finger Benötigte Ausrüstung • Schlüssel für Abdeckung 1 Entfernen Sie den Gehäusedeckel mit dem mitgelieferten Schlüssel für die Abdeckung. 2 Drücken Sie die Bedientasten.

  • Seite 48: Fernkommunikation Mit Pactware

    INBETRIEBNAHME OPTIWAVE 7500 C Betätigen der Bedientasten mit einem Magnetstift Abbildung 5-4: Betätigen der Bedientasten mit einem Magnetstift Benötigte Ausrüstung • Magnetstift INFORMATION! Für dieses Verfahren ist es nicht notwendig, den Gehäusedeckel der Anzeige zu entfernen. • Halten Sie den Magnetstift an eine Bedientaste.

  • Seite 49: Fernkommunikation Mit Dem Ams™ Device Manager

    INBETRIEBNAHME OPTIWAVE 7500 C Weitere Informationen finden Sie auf der Website des PACTware™-Konsortiums unter http://www.pactware.com. Abbildung 5-5: Anzeigebildschirm der PACTware™-Bedienoberfläche 1 DTM-Menü 2 Informationen zur Geräteidentifikation 3 Installationsparameter, Menü und Menüpunkte 5.6 Fernkommunikation mit dem AMS™ Device Manager Der AMS™ Device Manager ist ein industrielles Plant Asset Management (PAM)-Software Tool.

  • Seite 50: Betrieb

    BETRIEB OPTIWAVE 7500 C 6.1 Betriebsarten Normalbetrieb Normalbetrieb In diesem Modus werden Messdaten und Statusmeldungen angezeigt. Für Normalbetrieb Normalbetrieb weitere Informationen über Messungen, siehe Normalbetrieb auf Seite 50. Statusmeldungen Für weitere Informationen über Statusmeldungen, siehe und Diagnose-Informationen auf Seite 106.
  • Seite 51 BETRIEB OPTIWAVE 7500 C INFORMATION! Einstellungen für Stromausgang und LCD-Anzeige Einstellungen für Stromausgang und LCD-Anzeige Einstellungen für Stromausgang und LCD-Anzeige Einstellungen für Stromausgang und LCD-Anzeige Bei der Standard Einstellungen Standard Einstellungen verwendet der Messwert auf der ersten Messseite der LCD-...
  • Seite 52 BETRIEB OPTIWAVE 7500 C INFORMATION! Ändern der Anzahl Ziffern und Dezimalstellen für die im Normalbetrieb angezeigten Messwerte Ändern der Anzahl Ziffern und Dezimalstellen für die im Normalbetrieb angezeigten Messwerte Ändern der Anzahl Ziffern und Dezimalstellen für die im Normalbetrieb angezeigten Messwerte Ändern der Anzahl Ziffern und Dezimalstellen für die im Normalbetrieb angezeigten Messwerte...

  • Seite 53: Beschreibung

    BETRIEB OPTIWAVE 7500 C Messtyp Beschreibung Verfügbare Einheiten Volumen Dies ist eine Option für die Anzeige- und m³, L, hL (Hektoliter), in³, ft³, Ausgangsfunktion. Dieser Wert gibt das gal (US-Gallonen), ImpGal Volumen oder die Masse im Tank an. Diese (Britische Gallonen), yd³, bbl Daten stehen zur Verfügung, wenn Sie eine...

  • Seite 54: Programmierbetrieb

    BETRIEB OPTIWAVE 7500 C 6.3 Programmierbetrieb 6.3.1 Allgemeine Hinweise Die Einstellungen Ihres Geräts ändern Sie im Programmierbetrieb Programmierbetrieb. Informationen über die Programmierbetrieb Programmierbetrieb Menüs finden Sie auf Seite 68. Sie haben folgende Möglichkeiten: • Verwenden Sie das Menü A Schnell-Konfigurat.

  • Seite 55: Schutz Der Geräteeinstellungen (Zugriffsebenen)

    BETRIEB OPTIWAVE 7500 C 6.3.2 Schutz der Geräteeinstellungen (Zugriffsebenen) Auf die Einstellungen dieses Geräts besteht über drei verschiedene Zugriffsebenen Zugriff: "Anwender", "Operator" und "Experte". "Experte" ist die höchste Zugriffsebene. Auf dieser höchsten Zugriffsebene können Sie alle verfügbaren Funktionen ändern. Zugriffsebene und verfügbare Funktionen im Programmierbetrieb...

  • Seite 56: Ändern Des Passworts

    BETRIEB OPTIWAVE 7500 C Ändern des Passworts • Drücken Sie [> > > > ], um den Programmierbetrieb zu öffnen. • Drücken Sie 2 × [ ], [> > > > ], 5 × [ ], [> > > > ], [ ] und [> > > > ], um das Menü C7.2 Sicherheit zu öffnen.

  • Seite 57: Zugriff Auf Das Menü "Schnell-Konfigurat

    BETRIEB OPTIWAVE 7500 C 6.3.3 Zugriff auf das Menü "Schnell-Konfigurat." Das Menü der Schnell-Konfiguration enthält die Menüpunkte, die für die meisten Gerätekonfigurationen benötigt werden. Die Menüpunkte sind in 2 Gruppen unterteilt: "Standard Einstellungen" und "Leerspektrum". In der Gruppe "Standard Einstellungen" kann der Anwender (auf der Zugriffsebene "Experte") Tankhöhe, Tank Typ (Prozess, Lager etc.),...

  • Seite 58: Tastenfunktionen

    BETRIEB OPTIWAVE 7500 C 6.3.4 Tastenfunktionen Menü-Navigation Abbildung 6-4: Menü-Navigation 1 Menü-Nummer oder Menüpunkt-Nummer 2 Speicherort (Menü) des Untermenüs oder Menüpunkts 3 Name des Menüpunkts Dies ist die Anzeige, die Sie sehen, wenn Sie sich im Programmierbetrieb befinden. Die Tastenfunktionen sind in der folgenden Tabelle beschrieben: Funktionen der Tasten für die Navigation durch die Menüs...

  • Seite 59: Parameterliste In Menüpunkten

    BETRIEB OPTIWAVE 7500 C Parameterliste in Menüpunkten Abbildung 6-5: Parameterliste in Menüpunkten 1 Menüpunkt mit dem aktuell gespeicherten Parameter (erster Bildschirm). Drücken Sie [> > > > ], um den Menüpunkt zu öff- nen. 2 Drücken Sie [ ] oder [ ], um den Parameter zu ändern.

  • Seite 60: Werte In Menüpunkten

    BETRIEB OPTIWAVE 7500 C Werte in Menüpunkten Installations Param. Abbildung 6-6: Werte in Menüpunkten 1 Menüpunkt mit den aktuell gespeicherten Werten (erster Bildschirm). Drücken Sie [> > > > ], um den Menüpunkt zu öffnen. Der Cursor wird nun auf die erste Ziffer gesetzt.
  • Seite 61 BETRIEB OPTIWAVE 7500 C Taste Beschreibung Funktion Nach unten Wenn sich der Cursor auf einer Nummer befindet, wird der Wert der entsprechenden Ziffer nach Drücken dieser Taste verringert. Wenn sich der Cursor auf dem Dezimalpunkt befindet, bewegt diese Taste den Dezimalpunkt nach links (womit der Wert um den Faktor 10 verringert wird).

  • Seite 62: Speichern Von Im Programmierbetrieb Geänderten Einstellungen

    BETRIEB OPTIWAVE 7500 C INFORMATION! Werte in Menüpunkten Werte in Menüpunkten Werte in Menüpunkten Werte in Menüpunkten Wenn die Stelle Teil der Bezeichnung einer bedienerdefinierten Einheit ist, siehe die nachstehende Liste der verfügbaren Zeichen: Zahlen Kleinbuchstaben Großbuchstaben Sonderzeichen ..

  • Seite 63: Menü-Übersicht

    BETRIEB OPTIWAVE 7500 C 6.3.6 Menü-Übersicht Menü-Übersicht: A – Schnell-Konfigurat. Normal Programm Menü A Untermenüs ↓ ↑ ↓ ↑ ↓ ↑ > ^ > ^ > ^ > ^ A Schnell- A Schnell- A Schnell- A Schnell- A1 Sprache Konfigurat.
  • Seite 64 BETRIEB OPTIWAVE 7500 C Menü-Übersicht: B – Test Normal Programm Menü B Untermenüs ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > > ^ > ^ > ^ > ^ B Test B Test B Test B Test B1 Simulation...
  • Seite 65 BETRIEB OPTIWAVE 7500 C Menü-Übersicht: C – Einstellungen Normal Programm Menü C Untermenüs ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > > ^ > ^ > ^ > ^ C C C C C1 Installations C1 Installations C1 Installations C1 Installations C1.1 Tank Typ...
  • Seite 66 BETRIEB OPTIWAVE 7500 C Normal Programm Menü C Untermenüs ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > > ^ > ^ > ^ > ^ C C C C C5.1 HART C5.1 HART C5.1.1 Stromschleifen-Modus C5.1 HART C5.1 HART...
  • Seite 67 BETRIEB OPTIWAVE 7500 C Normal Programm Menü C Untermenüs ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > > ^ > ^ > ^ > ^ C C C C C6 Anzeige C6 Anzeige C6.4 1. Messseite C6.4 1. Messseite C6.4.1 Funktion...

  • Seite 68: Funktionsbeschreibung

    BETRIEB OPTIWAVE 7500 C Normal Programm Menü C Untermenüs ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ > > ^ > ^ > ^ > ^ C C C C C7 Gerät C7 Gerät C7.5 Einheiten C7.5 Einheiten C7.5.1 Längen C7 Gerät...

  • Seite 69: Auswahlliste

    BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung Anmelden Geben Sie hier das korrekte Passwort 4-stelliges hexadezimales Siehe ein, um die Einstellungen zu ändern. Passwort "Funktions- Wenn Sie das Passwort nicht eingeben, beschreib- können Sie nur die Einstellungen auf ung"...
  • Seite 70 BETRIEB OPTIWAVE 7500 C B – Test-Menü Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B1 Simulation B1.1 Wert setzen B1.1 Wert setzen B1.1 Wert setzen B1.1 Wert setzen B1.1.2 Füllstand Dieser Menüpunkt stellt das Gerät auf min.-max.: einen bestimmten Test-Füllstandswert -4900,0...+5100,0 m / ein.
  • Seite 71 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B1.1.4 Reflexion Dieser Menüpunkt stellt das Gerät auf min.-max.: einen bestimmten Test-Reflexionswert 0...100% ein. Stellen Sie sicher, dass Menüpunkt C4.1.1 Ausgabevariable auf "Reflexion" eingestellt ist, bevor das Gerät einen Reflexionswert simuliert. Bei diesem...
  • Seite 72 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B1.1.6 Volumen Dieser Menüpunkt stellt das Gerät auf min.-max.: einen bestimmten Test-Volumenwert 0...1,00 m³ ein. Dieser Menüpunkt ist nur verfügbar, wenn Sie eine Umrechungstabelle (Volumentabelle) in Menüpunkt C3.1 Tabelle bearbeiten C3.1 Tabelle bearbeiten...
  • Seite 73 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B1.1.8 Lin. Abstand Dieser Menüpunkt stellt das Gerät auf min.-max.: einen bestimmten (linearisierten) Test- -5000,0...+5000,0 m / Abstandswert ein. Dieser Menüpunkt -196,85 ...+196,85 in / ist nur verfügbar, wenn Sie eine -16404...+16404 ft...
  • Seite 74 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B1.1.10 Restmasse Dieser Menüpunkt stellt das Gerät auf min.-max.: einen bestimmten Test- 0...10,000 Restmassewert ein. Dieser Menüpunkt ist nur verfügbar, wenn Sie eine Umrechnungstabelle (Massetabelle) in Menüpunkt C3.1 Tabelle bearbeiten C3.1 Tabelle bearbeiten...
  • Seite 75 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B2.6 Reflexion Dieser Menüpunkt zeigt den Nur lesen — Prozentsatz des gesendeten Radarsignals an, das auf der Oberfläche des Tankinhalts reflektiert und vom Gerät empfangen wird. B2.7 Lin. Füllstand Dieser Menüpunkt zeigt die aktuellen Nur lesen —...

  • Seite 76: Funktion

    BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Vorein- stellung B2.14 Konv. Temp Temperatur der Messumformer- Nur lesen — Elektronikeinheit. Der Betrieb der Anzeige kann unterbrochen werden, wenn die Temperatur unter -20°C / -4°F oder über +70°C / +158°F liegt.
  • Seite 77 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C1.2 Tankhöhe Die Tankhöhe ist der Abstand zwischen min.-max.: 10000 mm Flanschdichtfläche / Gewindeanschlag des / 393,701¨ 0,0...100,00 mm / Prozessanschlusses und Tankboden. Wenn / 32,808 ft 0,0...2.362,2¨ / Sie das Gerät für eine LPR (Freiluft-) 0,0...196,85 ft...
  • Seite 78 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C1.11 Tankboden- Versatz in Bezug auf einen Referenzpunkt min.-max.: 0 m / 0 ft versatz (Füllstand). Der Geräte-Referenzpunkt für -5000,0…+5000,0 m / diesen Parameter ist der Tankboden -196,85 ...+196,85 ¨ / (Einstellung über Menüpunkt C1.2...
  • Seite 79 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C2.4 Messmodus Im "Direkt"-Modus ist das Füllstandsignal Direkt, TBF auto, TBF Direkt eine Reflexion auf der Oberfläche des vollständig Tankinhalts. Bei sehr niedriger Dielektrizitätszahl verwendet das Gerät den Modus "TBF auto" oder "TBF vollständig".
  • Seite 80 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C2.7 Mehrfach Refl. Mehrfachreflexionen führen zu niedrigeren Deaktiviert, Aktiviert Deaktiviert Erk. Füllstandwerten. Der Einbau des Geräts in einem Schacht oder in der Mitte eines Kuppeldachs sowie Produkte mit hoher Dielektrizitätszahl (εr > 5) können zu Mehrfachreflexionen führen.
  • Seite 81 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C3.2 Tabelle eingeben C3.2 Tabelle eingeben C3.2 Tabelle eingeben C3.2 Tabelle eingeben C3.2.2 Punkt Dieser Menüpunkt fügt einen Punkt in der min.-max.: Umrechnungstabelle hinzu. Jedes Mal, 001...050 wenn Sie diesen Menüpunkt öffnen, wird die Nummer automatisch um einen 1 Punkt erhöht.
  • Seite 82 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C4.1.4 Stromausgangs Dieser Menüpunkt stellt die Grenzwerte des 4-20 mA, 3.8-20.5 mA 4-20 mA bereich Ausgangsstrombereichs auf 1 der 4 (NAMUR), 4-20 mA verfügbaren Optionen ein: standardmäßige (invers), 3.8-20.5 mA Grenzwerte (4...20 mA), NAMUR NE 43- (invers) konforme Grenzwerte (3,8...20,5 mA),...
  • Seite 83 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C4.1.9 Trimmung C4.1.9.2 4mA Trimmung Verwenden Sie diesen Menüpunkt, wenn der min.-max.: 4 mA Stromausgang des Geräts auf 4 mA 0,0...25,0 mA eingestellt ist, der gemessene Schleifenstrom jedoch nicht 4 mA beträgt.
  • Seite 84 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C5.1.2.6 Geräte-ID Dies ist die Geräte-ID-Nummer, die dem Nur lesen — Lieferanten von der HART Foundation geliefert wird. Sie gibt an, dass die HART Foundation die HART® DD-Datei (Device Description) registriert hat.
  • Seite 85 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C6 Anzeige C6.1 Sprache Die Daten können in einer der im Gerät Englisch, Deutsch, Englisch gespeicherten Sprachen angezeigt werden. Französisch, Italienisch, Wählen Sie aus der Liste aus. Portugiesisch, Spanisch, Tschechisch, Polnisch, Mindestzugriffsebene zum Ändern der...
  • Seite 86 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C6.4.5 Format 1. Zeile Sie können die Anzahl an Dezimalstellen X, X.X, X.XX, X.XXX, X.XXX ändern, die im Normalbetrieb für den X.XXXX, X.XXXXX, ersten Wert auf der Messseite angezeigt X.XXXXXXX, Automatisch werden.
  • Seite 87 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C6.5 2. Messseite C6.5 2. Messseite C6.5 2. Messseite C6.5 2. Messseite C6.5.1 Funktion Dieser Menüpunkt ändert die Konfiguration Ein Wert, Wert & Drei Werte der im Normalbetrieb auf dem Bargraph, Zwei Werte, Anzeigebildschirm angezeigten Daten.
  • Seite 88 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C6.5.7 Format 2. Zeile Sie können die Anzahl an Dezimalstellen X, X.X, X.XX, X.XXX, X.XXX ändern, die im Normalbetrieb für den X.XXXX, X.XXXXX, zweiten Wert auf der Messseite angezeigt X.XXXXXXX werden. Wenn Sie diesen Menüpunkt beispielsweise auf "X.XX"...
  • Seite 89 BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C7.2 Sicherheit C7.2 Sicherheit C7.2 Sicherheit C7.2 Sicherheit C7.2.1 Anmelden Geben Sie hier das korrekte Passwort ein, 4-stelliges Siehe um die Einstellungen zu ändern. Wenn Sie hexadezimales Passwort "Funktions- das Passwort nicht eingeben, können Sie beschreibung"...

  • Seite 90: Menü Funktion

    BETRIEB OPTIWAVE 7500 C Menü- Funktion Funktionsbeschreibung Auswahlliste Voreinstellung C7.5.3 Volumen Die im Normalbetrieb angezeigte m³, L, hL, in³, ft³, gal, m³ Volumeneinheit, wenn Sie eine ImpGal, yd³, bbl, bbl Volumentabelle in Menü C3 Umrechnung (Bier, US), Bd. Volumen erstellt haben. Wenn Sie diesen Menüpunkt auf "Bd.

  • Seite 91: Weitere Informationen Über Die Gerätekonfiguration Im Programmierbetrieb

    BETRIEB OPTIWAVE 7500 C 6.4 Weitere Informationen über die Gerätekonfiguration im Programmierbetrieb 6.4.1 Standard Einstellungen Verwenden Sie dieses Verfahren (Menüpunkt A4.1 Standard Einstellungen), um Längeneinheit, Tank Typ, Tankhöhe, Ausgabevariable, 0% Bereich, 100% Bereich, Stromausgangsbereich und Fehler-Funktion auszuwählen. Werte und Parameter, die geändert werden können, werden auf den folgenden Abbildungen zwischen «...
  • Seite 92 BETRIEB OPTIWAVE 7500 C Bildschirm Schritte Beschreibung • [ ] oder [ ] für die Auswahl des Tank Typ. Wählen Sie aus der Parameterliste aus. "Lager" bezieht sich Tanktyps (Lager, Schwallrohr, auf eine flache Produktoberfläche. Rührwerk oder Prozess). "Prozess" bezieht sich auf eine bewegte •...
  • Seite 93 BETRIEB OPTIWAVE 7500 C Bildschirm Schritte Beschreibung • [> > > > ] zum Ändern der Cursor- 100% Bereich. Verwenden Sie diesen Schritt, um die Einstellung für den 100% Position. Ausgang im Tank festzulegen. Siehe die • [ ], um den Wert zu verringern nachfolgenden Abbildungen.

  • Seite 94: Leerspektrum-Aufnahme

    BETRIEB OPTIWAVE 7500 C Bildschirm Schritte Beschreibung • [ ] oder [ ] für die Auswahl der Fehler-Funktion. Dieser Menüpunkt definiert das Verhalten des Stromausgangs Fehler-Funktion (Aus, Halten, High 1 bei Auftreten eines Fehlers. oder Low). • [^ ^ ^ ^ ] zum Bestätigen.
  • Seite 95 BETRIEB OPTIWAVE 7500 C Werte und Parameter, die geändert werden können, werden auf den folgenden Abbildungen zwischen « ... » angezeigt. Drücken Sie die Bedientasten in der korrekten Reihenfolge: Verfahren Bildschirm Schritte Beschreibung • 2 × [> > > > ], 2 × [ ] und [> > > > ].
  • Seite 96 BETRIEB OPTIWAVE 7500 C Bildschirm Schritte Beschreibung • [^ ^ ^ ^ ] zum Bestätigen. Stellen Sie sicher, dass der Tank leer ist oder höchstens die Mindestmenge enthält. Schalten Sie alle beweglichen Betriebsmittel im Tank (z. B. Rührwerke) ein. •...

  • Seite 97: Hart® Netzwerkkonfiguration

    BETRIEB OPTIWAVE 7500 C 6.4.3 HART® Netzwerkkonfiguration INFORMATION! Für weitere Informationen, siehe Netzwerke auf Seite 42 Das Gerät verwendet die HART®-Kommunikation, um Daten an HART®-kompatible Ausrüstung zu senden. Dabei arbeitet es entweder im Point-to-Point- oder Multi-Drop-Modus. Wenn Sie die Adresse ändern, kommuniziert es im Multi-Drop-Modus.

  • Seite 98: Abstandmessung

    BETRIEB OPTIWAVE 7500 C 6.4.4 Abstandmessung Das Gerät liefert ein Stromausgangssignal für Abstandsmessungen, wenn Menüpunkt C4.1.1 C4.1.1 C4.1.1 C4.1.1 Ausgabevariable Ausgabevariable Ausgabevariable Ausgabevariable auf "Abstand" eingestellt ist. Der Anzeigebildschirm des Geräts zeigt Abstandsmesswerte an, wenn mindestens ein Menüpunkt "Zeilen-Variable" in Menü C6.4 1. Messseite oder C6.5 2. Messseite auf "Abstand"...
  • Seite 99 BETRIEB OPTIWAVE 7500 C Abbildung 6-7: Abstandmessung 1 Tankhöhe (C1.2) 2 Referenzpunkt. Sie können den Menüpunkt C1.10 Referenz Offset verwenden, um den Referenzpunkt zu verschieben. 3 Blockdistanz (C1.5) 4 0% Bereich (C4.1.2), wenn Menüpunkt C4.1.4 Stromausgangsbereich auf "4-20mA" oder "3.8-20.5mA" eingestellt ist 5 100% Bereich (C4.1.3), wenn Menüpunkt C4.1.4 Stromausgangsbereich auf "4-20mA"...

  • Seite 100: Füllstandmesstechnik

    BETRIEB OPTIWAVE 7500 C 6.4.5 Füllstandmesstechnik Das Gerät liefert ein Stromausgangssignal für Füllstandmessungen, wenn der Menüpunkt C4.1.1 Ausgabevariable C4.1.1 Ausgabevariable C4.1.1 Ausgabevariable C4.1.1 Ausgabevariable auf "Füllstand" eingestellt ist. Der Anzeigebildschirm des Geräts zeigt Füllstandmesswerte an, wenn mindestens ein Menüpunkt "Zeilen-Variable" in Menü C6.4 1. Messseite oder C6.5 2. Messseite auf "Füllstand"...
  • Seite 101 BETRIEB OPTIWAVE 7500 C Abbildung 6-8: Füllstandmesstechnik 1 Tankhöhe (C1.2) 2 Tankboden-Referenzpunkt. Sie können Menüpunkt C1.11 Tankbodenversatz verwenden, um die Position des Tankbo- den-Referenzpunkts zu verschieben. 3 Blockdistanz (C1.5) 4 100% Bereich (C4.1.3), wenn Menüpunkt C4.1.4 Stromausgangsbereich auf "4-20mA" oder "3.8-20.5mA" eingestellt ist 5 0% Bereich (C4.1.2), wenn Menüpunkt C4.1.4 Stromausgangsbereich auf "4-20mA"...

  • Seite 102: Konfiguration Des Geräts Auf Volumen- Oder Massemessung

    BETRIEB OPTIWAVE 7500 C 6.4.6 Konfiguration des Geräts auf Volumen- oder Massemessung Das Gerät kann zur Messung von Volumen oder Masse konfiguriert werden. Darüber hinaus lässt es sich für die Messung einer bedienerdefinierten Menge einstellen. Im Umrechnungsmenü (C3 Umrechnung) können Sie eine Stützpunkttabelle erstellen. Jeder Eintrag ist ein Datenpaar (Füllstand –...

  • Seite 103: Löschen Einer Volumen- Oder Massetabelle

    BETRIEB OPTIWAVE 7500 C • Geschwungene Oberflächen. • Sprunghafte Wechsel des Querschnitts. Siehe auch die folgende Abbildung: Abbildung 6-9: Diagramm mit Punkten für eine Volumen-/Masse-Tabelle 1 Tank mit Referenzpunkten 2 Tank-Modell mit eingezeichneten Punkten Löschen einer Volumen- oder Massetabelle • Öffnen Sie den Programmierbetrieb.

  • Seite 104: Korrekte Messung Bei Tanks Mit Gewölbten Und Konischen Böden

    BETRIEB OPTIWAVE 7500 C 6.4.7 Korrekte Messung bei Tanks mit gewölbten und konischen Böden Es kann vorkommen, dass das Gerät den Tankboden nicht findet, wenn es in einem Tank mit einem gewölbten oder konischen Boden installiert wird. Die Form des Tankbodens verursacht eine zeitverzögerte Reflexion und das Gerät gibt die Fehlermeldung "Messung am Tankboden...

  • Seite 105: Ausfiltern Von Signalinterferenzen

    BETRIEB OPTIWAVE 7500 C 6.4.8 Ausfiltern von Signalinterferenzen Wenn das Gerät den Füllstand in einem Tank mit Einbauten (Rührwerk, Stützträger, Heizrohre etc.) misst, können diese Objekte Signalinterferenzen (Störsignale) verursachen. Um solche Signalinterferenzen auszufiltern, können Sie die Leerspektrum-Funktion (Menü A4.2) im Menü...

  • Seite 106: Statusmeldungen Und Diagnose-Informationen

    BETRIEB OPTIWAVE 7500 C 6.5 Statusmeldungen und Diagnose-Informationen Meldungen zu Gerätestatus und Fehlern werden im Normalbetrieb auf einer Gerätestatusseite und im Programmierbetrieb in Menüpunkt "C7.3.1 Meldungsansicht" angezeigt. Die angezeigten Meldungen entsprechen den NAMUR Richtlinien NE 107. Die Fehlermeldungen des Gerätes sind in Statusgruppen unterteilt, die jeweils ein Statussignal besitzen.

  • Seite 107: Normalbetrieb: Meldungen Zum Gerätestatus

    BETRIEB OPTIWAVE 7500 C Normalbetrieb: Meldungen zum Gerätestatus Im Normalbetrieb steht eine Gerätestatusseite zur Verfügung. Diese Seite enthält eine Liste mit kurzen Statusmeldungen und zeigt den aktuellen Gerätestatus an. Drücken Sie [ ] oder [ ], um die Gerätestatusseite im Normalbetrieb anzuzeigen.
  • Seite 108 BETRIEB OPTIWAVE 7500 C Wenn das Gerät eine Fehlermeldung anzeigt, siehe die nachstehende Tabelle mit weiteren Informationen und Abhilfemaßnahmen für eventuell auftretende Probleme. Fehlerbeschreibungen und Gegenmaßnahmen Status- Fehlermeldung Beschreibung Korrekturmaßnahme F F F F Sensor Sensor Sensor Sensor Fehlerh. Sensor-Parameter Der Sensorspeicher funktioniert Schalten Sie das Gerät aus und...
  • Seite 109 BETRIEB OPTIWAVE 7500 C Status- Fehlermeldung Beschreibung Korrekturmaßnahme F F F F Elektronik Elektronik Elektronik Elektronik Fataler Konverter Fehler (DM) Es ist ein Elektronik- oder Schalten Sie das Gerät aus und Hardware-Ausfall aufgetreten. wieder ein. Fataler Konverter Fehler(CO) Es ist ein Elektronik- oder Sollte die Meldung erneut Hardware-Ausfall aufgetreten.
  • Seite 110 BETRIEB OPTIWAVE 7500 C Status- Fehlermeldung Beschreibung Korrekturmaßnahme F F F F Parametrierung Parametrierung Parametrierung Parametrierung Inkonsistenter NVRAM Daten im Parameterspeicher sind Schalten Sie das Gerät aus und unkorrekt. wieder ein. Sollte die Meldung erneut angezeigt werden, wenden Sie sich an den Lieferanten.
  • Seite 111 BETRIEB OPTIWAVE 7500 C Status- Fehlermeldung Beschreibung Korrekturmaßnahme C C C C Parametrierung Parametrierung Parametrierung Parametrierung Sensor-Sim. aktiv Das Gerät simuliert einen Drücken Sie "Enter", um den Test Messwert, der in Menüpunkt B1.1 B1.1 zu stoppen. B1.1 B1.1 Wert setzen...
  • Seite 112 BETRIEB OPTIWAVE 7500 C Status- Fehlermeldung Beschreibung Korrekturmaßnahme S S S S Sensor Sensor Sensor Sensor Sensor Spannung niedrig Die Spannungsversorgung des Prüfen Sie die Sensors ist zu niedrig. Spannungsversorgung. Signal zu groß Die Signalamplitude ist zu groß. Stellen Sie sicher, dass die Möglicherweise ist das Signal...
  • Seite 113 BETRIEB OPTIWAVE 7500 C Status- Fehlermeldung Beschreibung Korrekturmaßnahme M M M M Sensor Sensor Sensor Sensor Signal zu klein Die Signalamplitude ist zu klein. Stellen Sie sicher, dass die Geräteinstallation mit den Daten im Handbuch übereinstimmt. Wenn die Meldung erneut angezeigt wird, muss möglicherweise eine andere...

  • Seite 114: Service

    SERVICE OPTIWAVE 7500 C 7.1 Regelmäßige Wartung 7.1.1 Allgemeine Hinweise Unter normalen Betriebsbedingungen ist keine Wartung erforderlich. Falls Wartungsarbeiten erforderlich werden, müssen sie von autorisiertem Personal durchgeführt werden (Personal des Herstellers oder vom Hersteller autorisiertes Personal). INFORMATION! Weitere Informationen zu den regelmäßigen Inspektions- und Wartungsverfahren für Geräte mit Ex- und anderen Zulassungen finden Sie in den entsprechenden Zusatzanleitungen.

  • Seite 115: Reinigen Der Oberfläche Des Geräts

    SERVICE OPTIWAVE 7500 C 7.1.3 Reinigen der Oberfläche des Geräts WARNUNG! Sorgen Sie dafür, dass sich nicht mehr als 5 mm / 0,2 Staub oben auf dem Gerät ansammeln. In ¨ explosionsgefährdeten Bereichen könnte dies eine mögliche Zündquelle sein. GEFAHR! Gefahr elektrostatischer Entladung von grauem Kunststoff-Sonnenschutz.

  • Seite 116: Verfügbarkeit Von Serviceleistungen

    SERVICE OPTIWAVE 7500 C 7.4 Verfügbarkeit von Serviceleistungen Der Hersteller stellt zur Unterstützung der Kunden nach Garantieablauf eine Reihe von Serviceleistungen zur Verfügung. Diese umfassen Reparatur, Wartung, Kalibrierung, technische Unterstützung und Training. INFORMATION! Für genaue Informationen wenden Sie sich bitte an Ihr regionales Vertriebsbüro.

  • Seite 117: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    SERVICE OPTIWAVE 7500 C 7.5.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts VORSICHT! Um alle Risiken für unser Wartungspersonal auszuschließen, muss dieses Formular von Außen an der Verpackung des zurückgesendeten Geräts zugänglich sein. Firma: Adresse: Abteilung: Name: Tel.-Nr.: Fax-Nr. und/oder E-Mail-Adresse: Kommissions- bzw.

  • Seite 118: Technische Daten

    TECHNISCHE DATEN OPTIWAVE 7500 C 8.1 Messprinzip Ein Radarsignal wird über eine Antenne gesendet, von der Oberfläche des Produkts reflektiert und nach der Zeit t empfangen. Hierbei kommt das FMCW-Radarprinzip (Frequency Modulated Continuous Wave) zum Einsatz. Das FMCW-Radarmessgerät überträgt ein Hochfrequenzsignal, dessen Frequenz während der Messung linear ansteigt (sog.
  • Seite 119 TECHNISCHE DATEN OPTIWAVE 7500 C Messmodi "Direkt"-Modus "Direkt"-Modus "Direkt"-Modus "Direkt"-Modus ≥1,4), ist das Füllstandsignal eine Bei einer hohen Dielektrizitätszahl der Flüssigkeit (ε Reflexion auf der Oberfläche der Flüssigkeit. "TBF Auto"-Modus "TBF Auto"-Modus "TBF Auto"-Modus "TBF Auto"-Modus Bei einer niedrigen Dielektrizitätszahl der Flüssigkeit (ε...

  • Seite 120: Technische Daten

    TECHNISCHE DATEN OPTIWAVE 7500 C 8.2 Technische Daten INFORMATION! • Die nachfolgenden Daten berücksichtigen allgemeingültige Applikationen. Wenn Sie Daten benötigen, die Ihre spezifische Anwendung betreffen, wenden Sie sich bitte an uns oder Ihren lokalen Vertreter. Zusätzliche Informationen (Zertifikate, Arbeitsmittel, Software,...) und die komplette •...

  • Seite 121: Einbaubedingungen

    TECHNISCHE DATEN OPTIWAVE 7500 C Messgenauigkeit Auflösung 1 mm / 0,04¨ Wiederholbarkeit ±1 mm / ±0,04¨ Standard: ±2 mm / ±0,08¨, wenn Abstand ≤ 10 m / 33 ft; Genauigkeit ±0,02% des gemessenen Abstands, wenn Abstand > 10 m / 33 ft. Weitere...

  • Seite 122: Prozessanschlüsse

    TECHNISCHE DATEN OPTIWAVE 7500 C Werkstoffe Gehäuse Polyester-beschichtetes Aluminium Option: Edelstahl (1.4404 / 316L) – nur Nicht-Ex Geräte. Ex-Zulassungen werden ab zweitem Quartal 2018 zur Verfügung stehen. Medienberührte Teile, PEEK – dieser Werkstoff entspricht den FDA-Vorschriften einschließlich Antenne Prozessanschluss Edelstahl (1.4404 / 316L)

  • Seite 123: Eingang Und Ausgang

    TECHNISCHE DATEN OPTIWAVE 7500 C Sonstige Weitere auf Anfrage Elektrische Anschlüsse Spannungsversorgung Klemmen Ausgang Klemmen Ausgang Klemmen Ausgang Klemmen Ausgang – Nicht-Ex / Ex i: Nicht-Ex / Ex i: Nicht-Ex / Ex i: Nicht-Ex / Ex i: 12…30 VDC; Min.-/Max.-Wert für einen Ausgangswert von 21,5 mA an den...
  • Seite 124 TECHNISCHE DATEN OPTIWAVE 7500 C Explosionsschutz Explosionsschutz Explosionsschutz Explosionsschutz ATEX (EU-Typgenehmigung) II 1/2 G Ex ia IIC T6...T3 Ga/Gb; II 1/2 D Ex ia IIIC T85°C...T*°C Da/Db; II 1/2 G Ex db ia IIC T6...T3 Ga/Gb; II 1/2 D Ex ia tb IIIC T85°C...T*°C Da/Db ATEX (Typgenehmigung) II 3 G Ex nA IIC T6...T3 Gc;...
  • Seite 125 TECHNISCHE DATEN OPTIWAVE 7500 C Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen Elektromagnetische EU: Richtlinie über die Elektromagnetische Kompatibilität (EMV) Verträglichkeit Funktechnische Zulassungen EU: Funkgeräterichtlinie (RED) FCC Regeln FCC Regeln FCC Regeln...

  • Seite 126: Mindestspannungsversorgung

    TECHNISCHE DATEN OPTIWAVE 7500 C 8.3 Mindestspannungsversorgung Verwenden Sie diese Diagramme, um die Mindestspannungsversorgung für eine bestimmte Stromausgangslast zu ermitteln. Abbildung 8-2: Mindestspannungsversorgung für einen Ausgangswert von 21,5 mA an der Anschlussklemme (Nicht-Ex und Zulassung für explosionsgefährdete Standorte (Ex i / IS))

  • Seite 127: Messgenauigkeit

    TECHNISCHE DATEN OPTIWAVE 7500 C 8.4 Messgenauigkeit Verwenden Sie diese Diagramme, um die Messgenauigkeit für einen bestimmten Abstand vom Messumformer ausfindig zu machen. DN20 (¾¨) Linsenantenne Abbildung 8-4: DN20 (¾¨) Linsenantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in mm gegenüber Messbereich in m) X: Messbereich ab Gewindeanschlag oder Flanschdichtfläche des Prozessanschlusses [m]...
  • Seite 128 TECHNISCHE DATEN OPTIWAVE 7500 C DN25 (1¨) Linsenantenne Abbildung 8-6: DN25 (1¨) Linsenantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in mm gegenüber Messbereich in m) X: Messbereich ab Gewindeanschlag oder Flanschdichtfläche des Prozessanschlusses [m] Y: Messgenauigkeit [+yy mm / -yy mm] 1 100 mm Abbildung 8-7: DN25 (1¨) Linsenantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in Zoll gegenüber...
  • Seite 129 TECHNISCHE DATEN OPTIWAVE 7500 C DN40 (1½¨) Linsenantenne Abbildung 8-8: DN40 (1½¨) Linsenantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in mm gegenüber Messbereich in m) X: Messbereich ab Gewindeanschlag oder Flanschdichtfläche des Prozessanschlusses [m] Y: Messgenauigkeit [+yy mm / -yy mm] 1 50 mm 2 200 mm Abbildung 8-9: DN40 (1½¨) Linsentantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in Zoll gegenüber...
  • Seite 130 TECHNISCHE DATEN OPTIWAVE 7500 C DN70 (2¾¨) Linsenantenne Abbildung 8-10: DN70 (2¾¨) Linsenantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in mm gegenüber Messbereich in m) X: Messbereich ab Gewindeanschlag oder Flanschdichtfläche des Prozessanschlusses [m] Y: Messgenauigkeit [+yy mm / -yy mm] 1 100 mm Abbildung 8-11: DN70 (1½¨) Linsenantenne: Messgenauigkeit (Diagramm der Messgenauigkeit in Zoll gegenüber...

  • Seite 131: Druck-/Temperatur-Zuordnung

    TECHNISCHE DATEN OPTIWAVE 7500 C 8.5 Druck-/Temperatur-Zuordnung WARNUNG! Stellen Sie sicher, dass die Geräte innerhalb ihrer Betriebsgrenzwerte verwendet werden. Abbildung 8-12: Druck-/ Temperaturreduzierung (EN 1092-1), Flansch und Gewindeanschlüsse, in °C und barg 380 400 Abbildung 8-13: Druck-/ Temperaturreduzierung (EN 1092-1), Flansch und Gewindeanschlüsse, in °F und psig 1 Prozessdruck, p [barg] 2 Prozessanschlusstemperatur, T [°C]...
  • Seite 132 TECHNISCHE DATEN OPTIWAVE 7500 C INFORMATION! CRN-Zertifizierung (verfügbar ab September 2017) CRN-Zertifizierung (verfügbar ab September 2017) CRN-Zertifizierung (verfügbar ab September 2017) CRN-Zertifizierung (verfügbar ab September 2017) Für Geräte mit Prozessanschlüssen in Übereinstimmung mit dem ASME-Standard steht optional die CRN-Zertifizierung zur Verfügung. Diese Zertifizierung ist für alle Geräte erforderlich, die an einem Druckbehälter installiert und in Kanada verwendet werden.

  • Seite 133: Abmessungen Und Gewichte

    TECHNISCHE DATEN OPTIWAVE 7500 C 8.6 Abmessungen und Gewichte DN20 / ¾¨ Ausführungen der Linsenantenne Abbildung 8-16: DN20 / ¾¨ Ausführungen der Linsenantenne 1 DN20 / ¾¨ Linsenantenne mit G ¾ A oder ¾ NPT Gewindeanschluss 2 DN20 / ¾¨ Linsenantenne mit Niederdruckflansch an Gewindeanschluss...
  • Seite 134 TECHNISCHE DATEN OPTIWAVE 7500 C DN25 / 1¨ Ausführungen der Linsenantenne Abbildung 8-17: DN25 / 1¨ Ausführungen der Linsenantenne 1 DN25 / 1¨ Linsenantenne mit G 1 A oder 1 NPT Gewindeanschluss 2 DN25 / 1¨ Linsenantenne mit mit Niederdruckflansch an Gewindeanschluss...
  • Seite 135 TECHNISCHE DATEN OPTIWAVE 7500 C DN40 / 1½¨ Ausführungen der Linsenantenne Abbildung 8-18: DN40 / 1½¨ Ausführungen der Linsenantenne 1 DN40 / 1½¨ Linsenantenne mit G 1½A oder 1½ NPT Gewindeanschluss 2 DN40 / 1½¨ Linsenantenne mit Flanschanschluss 3 DN40 / 1½¨ Linsenantenne mit Niederdruckflansch an Gewindeanschluss...
  • Seite 136 TECHNISCHE DATEN OPTIWAVE 7500 C DN70 / 2¾¨ Ausführungen der Linsenantenne Abbildung 8-19: DN70 / 2¾¨ Ausführungen der Linsenantenne 1 DN70 / 2¾¨ Linsenantenne mit G 1½A oder 1½ NPT Gewindeanschluss 2 DN70 / 2¾¨ Linsenantenne mit Flanschanschluss 3 DN70 / 2¾¨ Linsenantenne mit Niederdruckflansch an Gewindeanschluss...
  • Seite 137 TECHNISCHE DATEN OPTIWAVE 7500 C Wetterschutz (Option) Abbildung 8-20: Wetterschutz (Option) 1 Vorderansicht (mit geschlossenem Wetterschutz) 2 Linke Seite (mit geschlossenem Wetterschutz) 3 Rückansicht (mit geschlossenem Wetterschutz) Wetterschutz: Abmessungen und Gewichte Abmessungen Gewichte [kg] [mm] [Zoll] [mm] [Zoll] [mm] [Zoll]...

  • Seite 138: Gewicht Des Messumformers

    TECHNISCHE DATEN OPTIWAVE 7500 C Gewicht des Messumformers Gehäuseart Gewichte [kg] [lb] Kompaktes Aluminiumgehäuse Kompaktes Aluminiumgehäuse mit Abstandhalter Kompaktes Edelstahlgehäuse Kompaktes Edelstahlgehäuse mit Abstandhalter 11,9 1 Das Gehäuse ist mit einem Abstandhalter ausgestattet, wenn die Prozesstemperatur mehr als +150°C / +302°F beträgt...

  • Seite 139: Beschreibung Hart-Schnittstelle

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C 9.1 Allgemeine Beschreibung Das HART®-Protokoll ist ein offenes digitales Kommunikationsprotokoll für die Anwendung in der Industrie. Sein Gebrauch ist kostenlos. Das Protokoll ist Bestandteil der Software, die in den Messumformern HART-kompatibler Geräte installiert ist. Es gibt 2 Geräteklassen, die das HART®-Protokoll unterstützen: Betriebsgeräte und Feldgeräte.

  • Seite 140: Softwarehistorie

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C 9.2 Softwarehistorie INFORMATION! In der nachfolgenden Tabelle steht "x" als Platzhalter für mögliche mehrstellige Zahlen- Buchstaben-Kombinationen, abhängig von der vorhandenen Version. Freigabedatum Geräte HART® Geräte-Revision DD Revision 2016-04 Alle Revisionen HART® ID- und Revisionsnummern Hersteller-ID: 69 (0x45) Erweiterter Geräte-Typ:...

  • Seite 141: Multi-Drop-Verbindung (2-Leiteranschluss)

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C 9.3.2 Multi-Drop-Verbindung (2-Leiteranschluss) Bis zu 63 Geräte können parallel installiert werden (dieser Messumformer und andere HART®- Geräte). Multi-Drop-Netzwerke Für eine Darstellung von Multi-Drop-Netzwerken, siehe auf Seite 43. 9.4 HART®-Gerätevariablen HART® Gerätevariable Code Sensorwert linear Füllstand...

  • Seite 142: Betrieb

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C Weitere Informationen finden Sie im Field Communicator User’s Manual. 9.5.2 Betrieb INFORMATION! Über den Field Communicator haben Sie keinen Zugriff auf das Service-Menü. Eine Simulation ist nur für Stromausgänge möglich. Der Field Communicator und die lokale Geräteanzeige verwenden für den Betrieb des Messumformers fast die gleichen Verfahren.

  • Seite 143: Field Device Tool / Device Type Manager (Fdt/Dtm)

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C 9.7 Field Device Tool / Device Type Manager (FDT/DTM) 9.7.1 Montage Vor dem Betrieb des Geräts muss der Device Type Manager (Device DTM) im Field Device Tool Container installiert werden. Diese .msi-Datei ist auf der mit dem Gerät gelieferten DVD-ROM enthalten.

  • Seite 144: Hart ® Menübaum Für Ams

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C ® 9.9 HART Menübaum für AMS Abkürzungen für die folgenden Tabellen: • Optional, abhängig von Geräte-Ausführung und -Einstellung • Nur lesen 9.9.1 Übersicht AMS Menübaum (Positionen im Menübaum) Konfigurieren / Schnellkonfiguration Allgemeines Einstellung Sicherheit Einheiten...
  • Seite 145 BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C Einstellungen Prozess Installations Param. Tanktyp / Tankhöhe / Blockdistanz / Zeitkonstante / Antennentyp / Antennenverlängerung / Distanzstück / Referenzversatz / Tankbodenversatz Prozess Folgegeschwindigkeit / Produkt Epsilon Er / Gas Epsilon Er / Messmodus / Überfüllerkennung / Überfüllgrenzwert...
  • Seite 146 BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C Einstellungen Gerät Information / Lang-Tag Seriennummer / Hersteller Gerätename / V-Nummer Electronic Revision / Feldgerät Revision / Software Revision Hardware Revision / Elektronik Seriennr. / Produktionsdatum Sicherheit Anmeldung / Passwort ändern / Passwörter ändern / Status verriegeln Gerät verriegeln/entriegeln /...

  • Seite 147: Hart® Menübaum Für Pdm

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C Gerätediagnose Gerätezustand "Condensed Status" (NE 107) "Condensed Status" (NE 107) Gerätesimulation aktiv Standard Gerätestatus / Ext. Gerätestatus Schreibgeschützt Gerätediagnosestatus 0 Gerätediagnosestatus 1 Stromausgang gesättigt Stromausgang fest Zusätzlich Gerätestatussimulation Ausfall (F) / Funktionskontrolle / Außerhalb der Spezifikation...

  • Seite 148: Übersicht Pdm Menübaum (Positionen Im Menübaum)

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C • Local PDM, erscheint nur in PDM Ansichten 9.10.1 Übersicht PDM Menübaum (Positionen im Menübaum) Übersicht: Menü Gerät Download zum Gerät... Upload zum PG/PC... Schnellkonfiguration Allgemeines Sicherheit Einheiten Applikations-Assistent Einstellungen Prozess Installations Param. Prozess Umrechnung...

  • Seite 149: Pdm Menübaum (Details Für Die Einstellung)

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C 9.10.2 PDM Menübaum (Details für die Einstellung) Menü Gerät Download zum Gerät... Upload zum PG/PC... Schnellkonfiguration Allgemeines Sprache / Tag / Lang-Tag Sicherheit Anmeldung / Passwort ändern / Passwörter ändern / Status verriegeln Gerät verriegeln/entriegeln / Schreibgeschützt / Schreibschutz (de)aktivieren / Übersteuerbereich entsperren...

  • Seite 150: Menü Ansicht

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C Gerät Information / Lang-Tag / Seriennummer Hersteller / Gerätename / V-Nummer Electronic Revision / Feldgerät Revision Software Revision / Hardware Revision Elektronik Seriennr. / Produktionsdatum Sicherheit Anmeldung / Passwort ändern / Passwörter ändern / Status verriegeln Gerät verriegeln/entriegeln / Schreibgeschützt...

  • Seite 151: Aktuelle Werte

    BESCHREIBUNG HART-SCHNITTSTELLE OPTIWAVE 7500 C Diagnose Gerätezustand "Condensed Status" "Condensed Status" (NE 107) / Gerätesimulation aktiv (NE 107) Standard Gerätestatus / Ext. Gerätestatus / Schreibgeschützt Gerätediagnosestatus 0 / Gerätediagnosestatus 1 / Stromausgang gesättigt / Stromausgang fest Zusätzlich Gerätestatussimulation / Ausfall (F) / Funktionskontrolle (C) Außerhalb der Spezifikation (S)

  • Seite 152: Anhang

    VFDF OPTIWAVE 7500 C 80 GHz Radar (FMCW) Füllstandmessgerät für Flüssigkeiten in schmalen Tanks mit OPTIWAVE 7500 C 80 GHz Radar (FMCW) Füllstandmessgerät für Flüssigkeiten in schmalen Tanks mit OPTIWAVE 7500 C 80 GHz Radar (FMCW) Füllstandmessgerät für Flüssigkeiten in schmalen Tanks mit OPTIWAVE 7500 C 80 GHz Radar (FMCW) Füllstandmessgerät für Flüssigkeiten in schmalen Tanks mit...
  • Seite 153 ANHANG OPTIWAVE 7500 C Messumformerausführung (Gehäusewerkstoff / IP-Schutzart) Messumformerausführung (Gehäusewerkstoff / IP-Schutzart) Messumformerausführung (Gehäusewerkstoff / IP-Schutzart) Messumformerausführung (Gehäusewerkstoff / IP-Schutzart) C / Kompakt-Ausführung (Aluminiumgehäuse – IP66/68 0,1 barg) C / Kompakt-Ausführung (Edelstahlgehäuse – IP66/68 0,1 barg) Ausgänge Ausgänge Ausgänge Ausgänge 2-Leiter / 4...20mA passiv HART®...
  • Seite 154 ANHANG OPTIWAVE 7500 C Prozessbedingungen (Druck, Temperatur, Werkstoff und Prozessbedingungen (Druck, Temperatur, Werkstoff und Prozessbedingungen (Druck, Temperatur, Werkstoff und Prozessbedingungen (Druck, Temperatur, Werkstoff und Anmerkungen) / Prozessdichtung Anmerkungen) / Prozessdichtung Anmerkungen) / Prozessdichtung Anmerkungen) / Prozessdichtung -1…40 barg (-14,5...580 psig) / -40°C...+150°C (-40°F…+302°F) / FKM/FPM -1…40 barg (-14,5…580 psig) / -50°C...+150°C (-58°F…+302°F) /...
  • Seite 155 ANHANG OPTIWAVE 7500 C ASME Niederdruckflansch (an 1½ NPT Anschluss geschraubt) B 2¨ 150 lb 15 psig max. B 3¨ 150 lb 15 psig max. B 4¨ 150 lb 15 psig max. B 6¨ 150 lb 15 psig max. B 8¨ 150 lb 15 psig max.
  • Seite 156 ANHANG OPTIWAVE 7500 C Alternative Flanschdichtfläche Alternative Flanschdichtfläche Alternative Flanschdichtfläche Alternative Flanschdichtfläche EN 1092-1 Flansch Form A (ohne Dichtleiste) ASME B16.5 Flansch B FF (ohne Dichtleiste) Kalibrierzertifikat Kalibrierzertifikat Kalibrierzertifikat Kalibrierzertifikat Ohne: Genauigkeit ±2 mm (±0,08¨) Kalibrierzertifikat ±2 mm (±0,08¨) bis 10 m (32,81 ft), 2 Punkte Kalibrierzertifikat ±2 mm (±0,08¨) bis 10 m...

  • Seite 157: Ersatzteile

    ANHANG OPTIWAVE 7500 C 10.2 Ersatzteile Wir liefern Ersatzteile für dieses Gerät. Wenn Sie mechanische Ersatzteile bestellen, geben Sie dabei bitte die in der nachstehenden Tabelle angegebenen Referenznummern an. Wenn Sie ein Bestellschlüssel elektronisches Ersatzteil bestellen, siehe auf Seite 152 und verwenden Sie bitte den Bestellschlüssel VFDF.
  • Seite 158 ANHANG OPTIWAVE 7500 C Beschreibung Stückzahl Referenznummer Gehäuse Aluminium-Blinddeckel (11) (11) (11) (11) + Dichtung (8) (8) + Anschlag (1) XFDX010100 Edelstahl-Blinddeckel (11) + Dichtung (8) (8) + Anschlag (1) XFDX010200 Anzeigeabdeckung aus Aluminium (9) (9) + Dichtung (8) XFDX010300...

  • Seite 159: Zubehör

    ANHANG OPTIWAVE 7500 C 10.3 Zubehör Wir liefern Zubehör für dieses Gerät. Wenn Sie Zubehör bestellen, geben Sie dabei bitte die nachstehenden Referenznummern an: Abbildung 10-2: Zubehör 1 Wetterschutzhaube 2 Viator RS232 / HART-Messumformer 3 Viator USB / HART-Messumformer 4 Abziehvorrichtung für Anzeige, Magnet und Schlüssel für Abdeckung...
  • Seite 160 ANHANG OPTIWAVE 7500 C Eine elektrische Eigenschaft des Produkts. Auch als εr, DK bzw. Dielektrizitätszahl Dielektrizitätszahl Dielektrizitätszahl Dielektrizitätszahl Dielektrizitätskonstante bezeichnet. Diese Eigenschaft gibt die Stärke der Welle an, die an den Messumformer des Geräts zurück reflektiert wird. Device Type Manager. Ein Treiber für die Verwendung im PACTware™- Programm.
  • Seite 161 ANHANG OPTIWAVE 7500 C PACTware PACTware™ Betriebs-Software, mit deren Hilfe sich ein Feldmessgerät von einem PACTware PACTware getrennten Bediengerät aus betreiben und konfigurieren lässt. Die Verwendung von Fieldbus-Software oder Programmen, die vom Hersteller entwickelt wurden, ist nicht erforderlich. Reflexion Reflexion...
  • Seite 162 ANHANG OPTIWAVE 7500 C Abbildung 10-4: Messdefinitionen: Füllstand 1 Füllstand 2 Volumen oder Masse www.krohne.com 07/2017 - 4006285601 - MA OPTIWAVE 7500 R01 de...

  • Seite 163: Notizen

    NOTIZEN OPTIWAVE 7500 C 07/2017 - 4006285601 - MA OPTIWAVE 7500 R01 de www.krohne.com...
  • Seite 164 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...

Inhaltsverzeichnis
