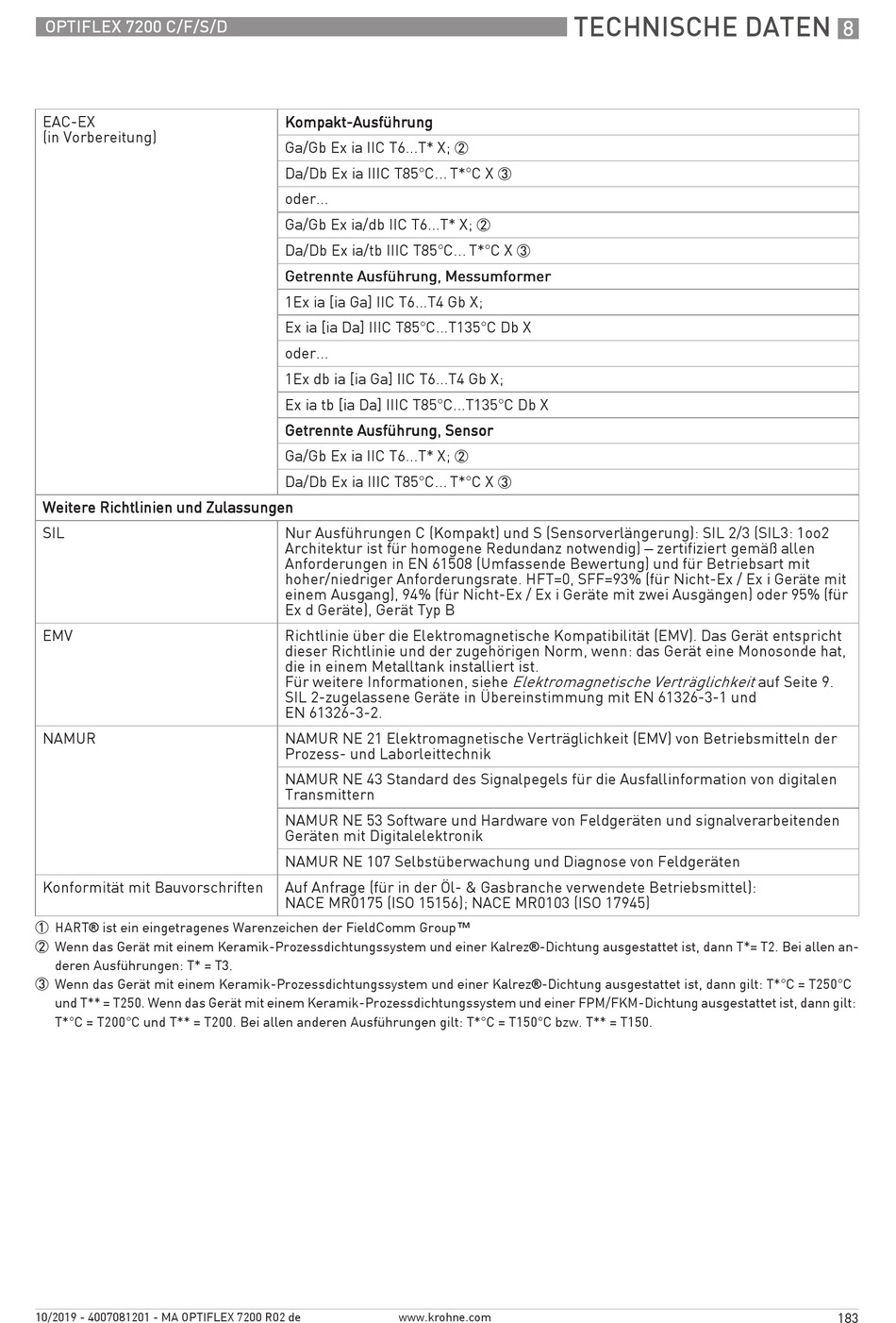

KROHNE OPTIFLEX 7200 Handbuch Seite 183

OPTIFLEX 7200 C/F/S/D
EAC-EX
(in Vorbereitung)
Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen
Weitere Richtlinien und Zulassungen Weitere Richtlinien und Zulassungen
SIL
EMV
NAMUR
Konformität mit Bauvorschriften
1 HART® ist ein eingetragenes Warenzeichen der FieldComm Group™
2 Wenn das Gerät mit einem Keramik-Prozessdichtungssystem und einer Kalrez®-Dichtung ausgestattet ist, dann T*= T2. Bei allen an-
deren Ausführungen: T* = T3.
3 Wenn das Gerät mit einem Keramik-Prozessdichtungssystem und einer Kalrez®-Dichtung ausgestattet ist, dann gilt: T*°C = T250°C
und T** = T250. Wenn das Gerät mit einem Keramik-Prozessdichtungssystem und einer FPM/FKM-Dichtung ausgestattet ist, dann gilt:
T*°C = T200°C und T** = T200. Bei allen anderen Ausführungen gilt: T*°C = T150°C bzw. T** = T150.
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
Kompakt-Ausführung Kompakt-Ausführung
Kompakt-Ausführung Kompakt-Ausführung
Ga/Gb Ex ia IIC T6...T* X;
Da/Db Ex ia IIIC T85°C...T*°C X
oder...
Ga/Gb Ex ia/db IIC T6...T* X;
Da/Db Ex ia/tb IIIC T85°C...T*°C X
Getrennte Ausführung, Messumformer Getrennte Ausführung, Messumformer Getrennte Ausführung, Messumformer Getrennte Ausführung, Messumformer
1Ex ia [ia Ga] IIC T6...T4 Gb X;
Ex ia [ia Da] IIIC T85°C...T135°C Db X
oder...
1Ex db ia [ia Ga] IIC T6...T4 Gb X;
Ex ia tb [ia Da] IIIC T85°C...T135°C Db X
Getrennte Ausführung, Sensor Getrennte Ausführung, Sensor Getrennte Ausführung, Sensor Getrennte Ausführung, Sensor
Ga/Gb Ex ia IIC T6...T* X;
Da/Db Ex ia IIIC T85°C...T*°C X
Nur Ausführungen C (Kompakt) und S (Sensorverlängerung): SIL 2/3 (SIL3: 1oo2
Architektur ist für homogene Redundanz notwendig) – zertifiziert gemäß allen
Anforderungen in EN 61508 (Umfassende Bewertung) und für Betriebsart mit
hoher/niedriger Anforderungsrate. HFT=0, SFF=93% (für Nicht-Ex / Ex i Geräte mit
einem Ausgang), 94% (für Nicht-Ex / Ex i Geräte mit zwei Ausgängen) oder 95% (für
Ex d Geräte), Gerät Typ B
Richtlinie über die Elektromagnetische Kompatibilität (EMV). Das Gerät entspricht
dieser Richtlinie und der zugehörigen Norm, wenn: das Gerät eine Monosonde hat,
die in einem Metalltank installiert ist.
Für weitere Informationen, siehe
SIL 2-zugelassene Geräte in Übereinstimmung mit EN 61326-3-1 und
EN 61326-3-2.
NAMUR NE 21 Elektromagnetische Verträglichkeit (EMV) von Betriebsmitteln der
Prozess- und Laborleittechnik
NAMUR NE 43 Standard des Signalpegels für die Ausfallinformation von digitalen
Transmittern
NAMUR NE 53 Software und Hardware von Feldgeräten und signalverarbeitenden
Geräten mit Digitalelektronik
NAMUR NE 107 Selbstüberwachung und Diagnose von Feldgeräten
Auf Anfrage (für in der Öl- & Gasbranche verwendete Betriebsmittel):
NACE MR0175 (ISO 15156); NACE MR0103 (ISO 17945)
www.krohne.com
TECHNISCHE DATEN
2
3
2
3
2
3
Elektromagnetische Verträglichkeit
8
auf Seite 9.
183
