ELEKTRISCHE ANSCHLÜSSE
4

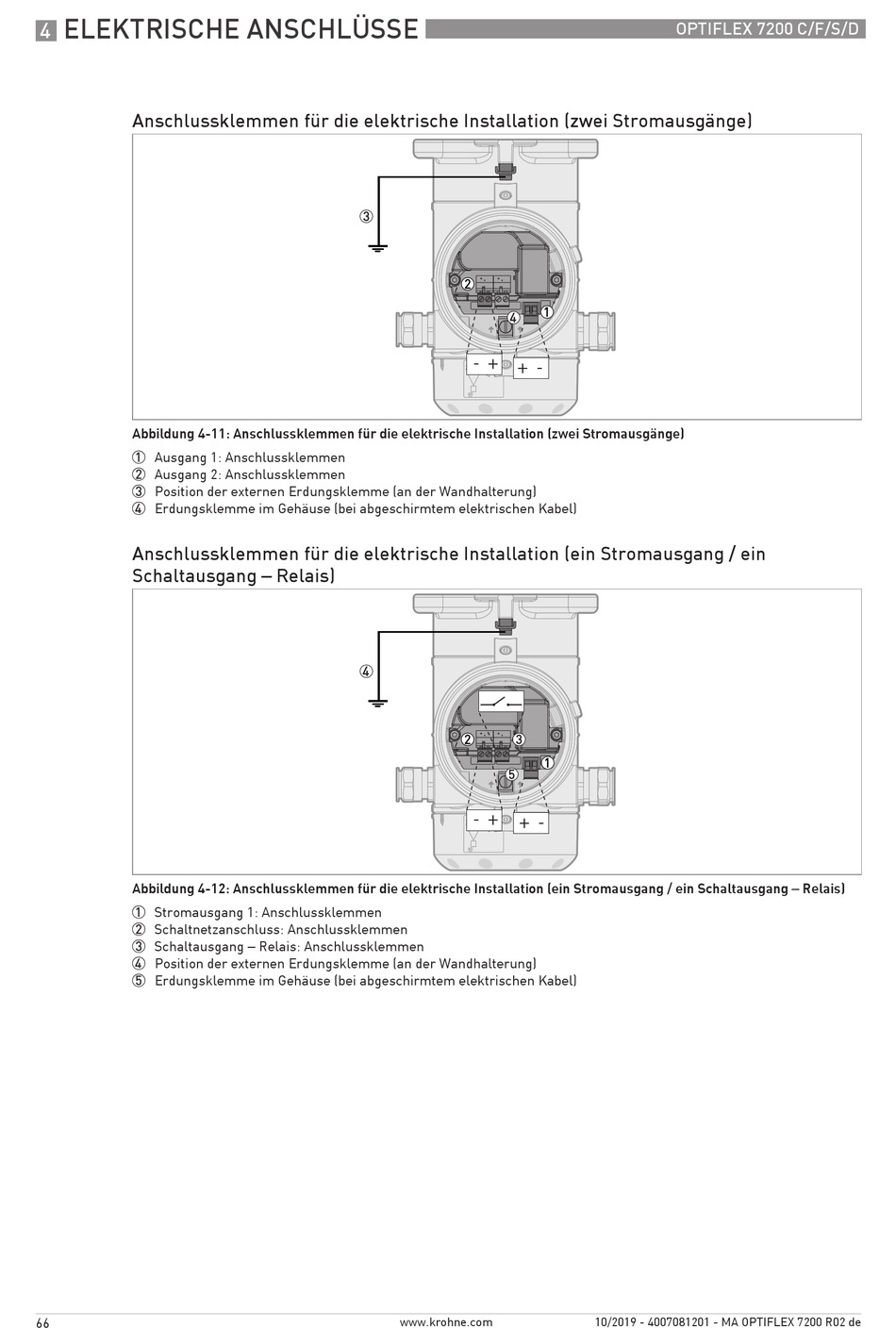

Anschlussklemmen für die elektrische Installation (zwei Stromausgänge)
Abbildung 4-11: Anschlussklemmen für die elektrische Installation (zwei Stromausgänge)
1 Ausgang 1: Anschlussklemmen
2 Ausgang 2: Anschlussklemmen
3 Position der externen Erdungsklemme (an der Wandhalterung)
4 Erdungsklemme im Gehäuse (bei abgeschirmtem elektrischen Kabel)
Anschlussklemmen für die elektrische Installation (ein Stromausgang / ein
Schaltausgang – Relais)
Abbildung 4-12: Anschlussklemmen für die elektrische Installation (ein Stromausgang / ein Schaltausgang – Relais)
1 Stromausgang 1: Anschlussklemmen
2 Schaltnetzanschluss: Anschlussklemmen
3 Schaltausgang – Relais: Anschlussklemmen
4 Position der externen Erdungsklemme (an der Wandhalterung)
5 Erdungsklemme im Gehäuse (bei abgeschirmtem elektrischen Kabel)
66
www.krohne.com
OPTIFLEX 7200 C/F/S/D
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
