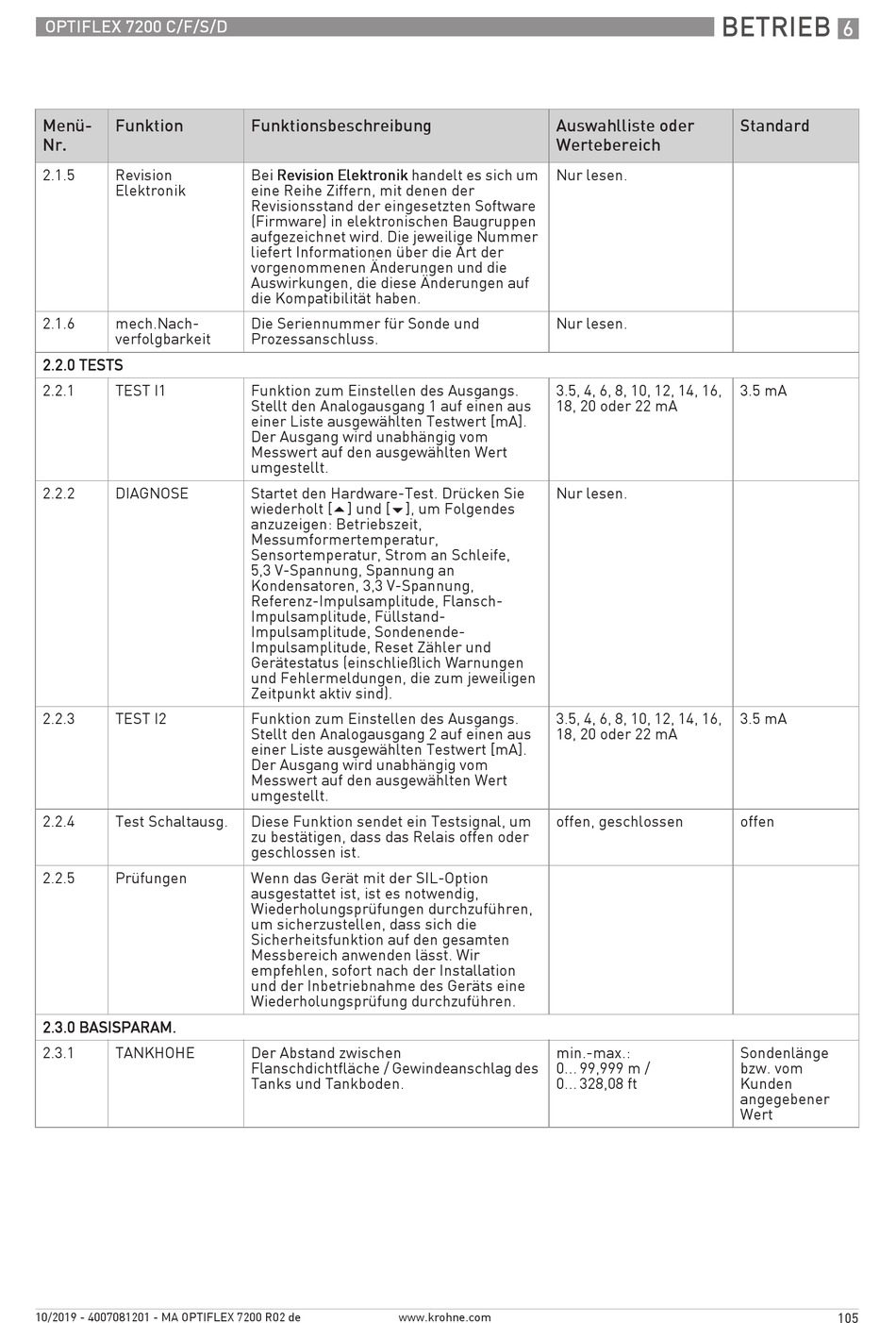

KROHNE OPTIFLEX 7200 Handbuch Seite 105

OPTIFLEX 7200 C/F/S/D
Menü- Funktion
Nr.
2.1.5 Revision
Elektronik
2.1.6 mech.Nach-
verfolgbarkeit
2.2.0 TESTS 2.2.0 TESTS
2.2.0 TESTS 2.2.0 TESTS
2.2.1 TEST I1
2.2.2 DIAGNOSE
2.2.3 TEST I2
2.2.4 Test Schaltausg.
2.2.5 Prüfungen
2.3.0 BASISPARAM. 2.3.0 BASISPARAM. 2.3.0 BASISPARAM. 2.3.0 BASISPARAM.
2.3.1 TANKHOHE
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
Funktionsbeschreibung
Bei Revision Elektronik Revision Elektronik handelt es sich um Revision Elektronik Revision Elektronik
eine Reihe Ziffern, mit denen der
Revisionsstand der eingesetzten Software
(Firmware) in elektronischen Baugruppen
aufgezeichnet wird. Die jeweilige Nummer
liefert Informationen über die Art der
vorgenommenen Änderungen und die
Auswirkungen, die diese Änderungen auf
die Kompatibilität haben.
Die Seriennummer für Sonde und
Prozessanschluss.
Funktion zum Einstellen des Ausgangs.
Stellt den Analogausgang 1 auf einen aus
einer Liste ausgewählten Testwert [mA].
Der Ausgang wird unabhängig vom
Messwert auf den ausgewählten Wert
umgestellt.
Startet den Hardware-Test. Drücken Sie
wiederholt [ ] und [ ], um Folgendes
anzuzeigen: Betriebszeit,
Messumformertemperatur,
Sensortemperatur, Strom an Schleife,
5,3 V-Spannung, Spannung an
Kondensatoren, 3,3 V-Spannung,
Referenz-Impulsamplitude, Flansch-
Impulsamplitude, Füllstand-
Impulsamplitude, Sondenende-
Impulsamplitude, Reset Zähler und
Gerätestatus (einschließlich Warnungen
und Fehlermeldungen, die zum jeweiligen
Zeitpunkt aktiv sind).
Funktion zum Einstellen des Ausgangs.
Stellt den Analogausgang 2 auf einen aus
einer Liste ausgewählten Testwert [mA].
Der Ausgang wird unabhängig vom
Messwert auf den ausgewählten Wert
umgestellt.
Diese Funktion sendet ein Testsignal, um
zu bestätigen, dass das Relais offen oder
geschlossen ist.
Wenn das Gerät mit der SIL-Option
ausgestattet ist, ist es notwendig,
Wiederholungsprüfungen durchzuführen,
um sicherzustellen, dass sich die
Sicherheitsfunktion auf den gesamten
Messbereich anwenden lässt. Wir
empfehlen, sofort nach der Installation
und der Inbetriebnahme des Geräts eine
Wiederholungsprüfung durchzuführen.
Der Abstand zwischen
Flanschdichtfläche / Gewindeanschlag des
Tanks und Tankboden.
www.krohne.com
BETRIEB
Auswahlliste oder
Wertebereich
Nur lesen.
Nur lesen.
3.5, 4, 6, 8, 10, 12, 14, 16,
18, 20 oder 22 mA
Nur lesen.
3.5, 4, 6, 8, 10, 12, 14, 16,
18, 20 oder 22 mA
offen, geschlossen
min.-max.:
0...99,999 m /
0...328,08 ft
6
Standard
3.5 mA
3.5 mA
offen
Sondenlänge
bzw. vom
Kunden
angegebener
Wert
105
