INSTALLATION
3
Teil 3: Anbringen der Sicherungs- und der Überwurfmutter

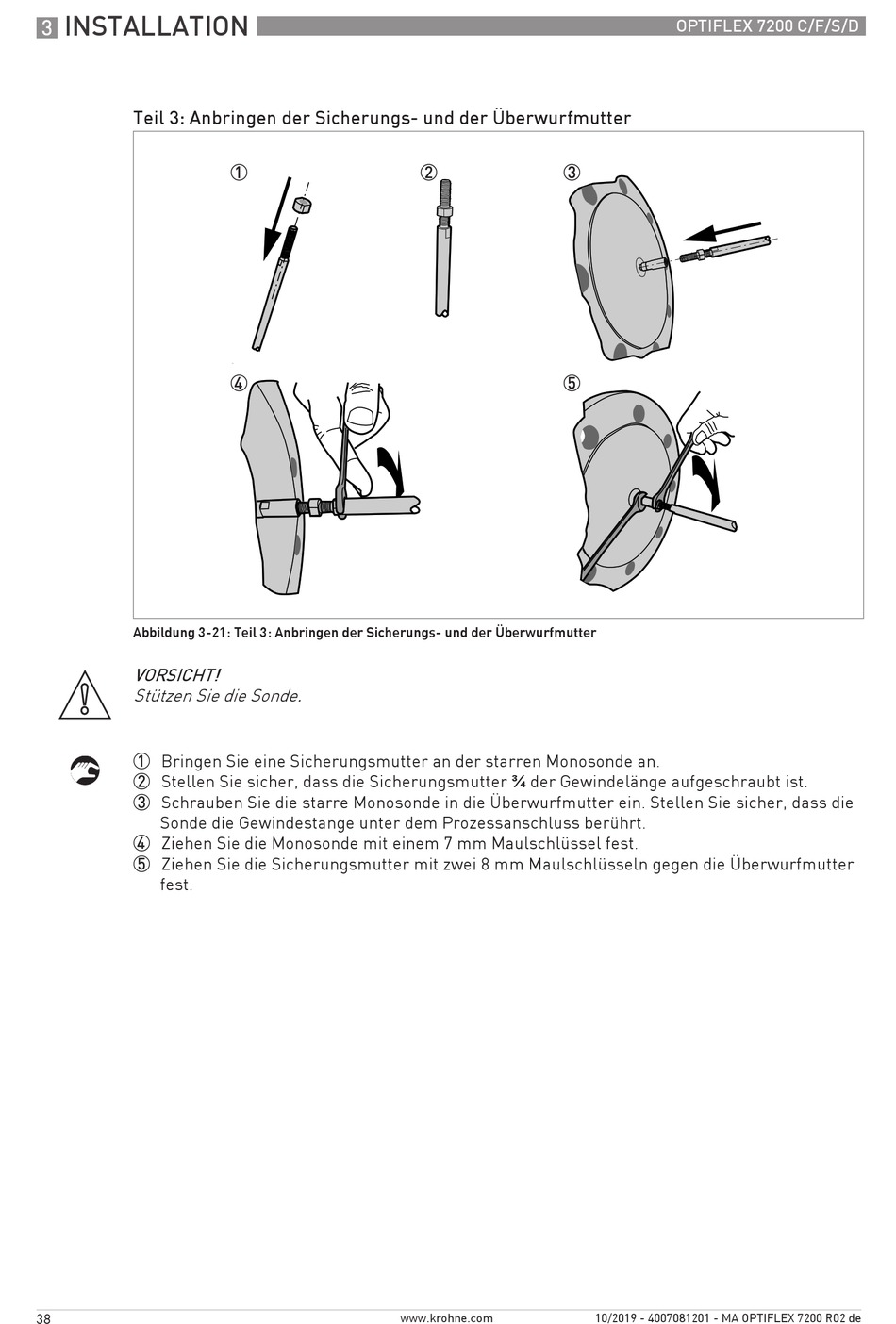

Abbildung 3-21: Teil 3: Anbringen der Sicherungs- und der Überwurfmutter
VORSICHT!
Stützen Sie die Sonde.
1 Bringen Sie eine Sicherungsmutter an der starren Monosonde an.
2 Stellen Sie sicher, dass die Sicherungsmutter ¾ der Gewindelänge aufgeschraubt ist.
3 Schrauben Sie die starre Monosonde in die Überwurfmutter ein. Stellen Sie sicher, dass die
Sonde die Gewindestange unter dem Prozessanschluss berührt.
4 Ziehen Sie die Monosonde mit einem 7 mm Maulschlüssel fest.
5 Ziehen Sie die Sicherungsmutter mit zwei 8 mm Maulschlüsseln gegen die Überwurfmutter
fest.
38
www.krohne.com
OPTIFLEX 7200 C/F/S/D
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
