OPTIFLEX 7200 C/F/S/D

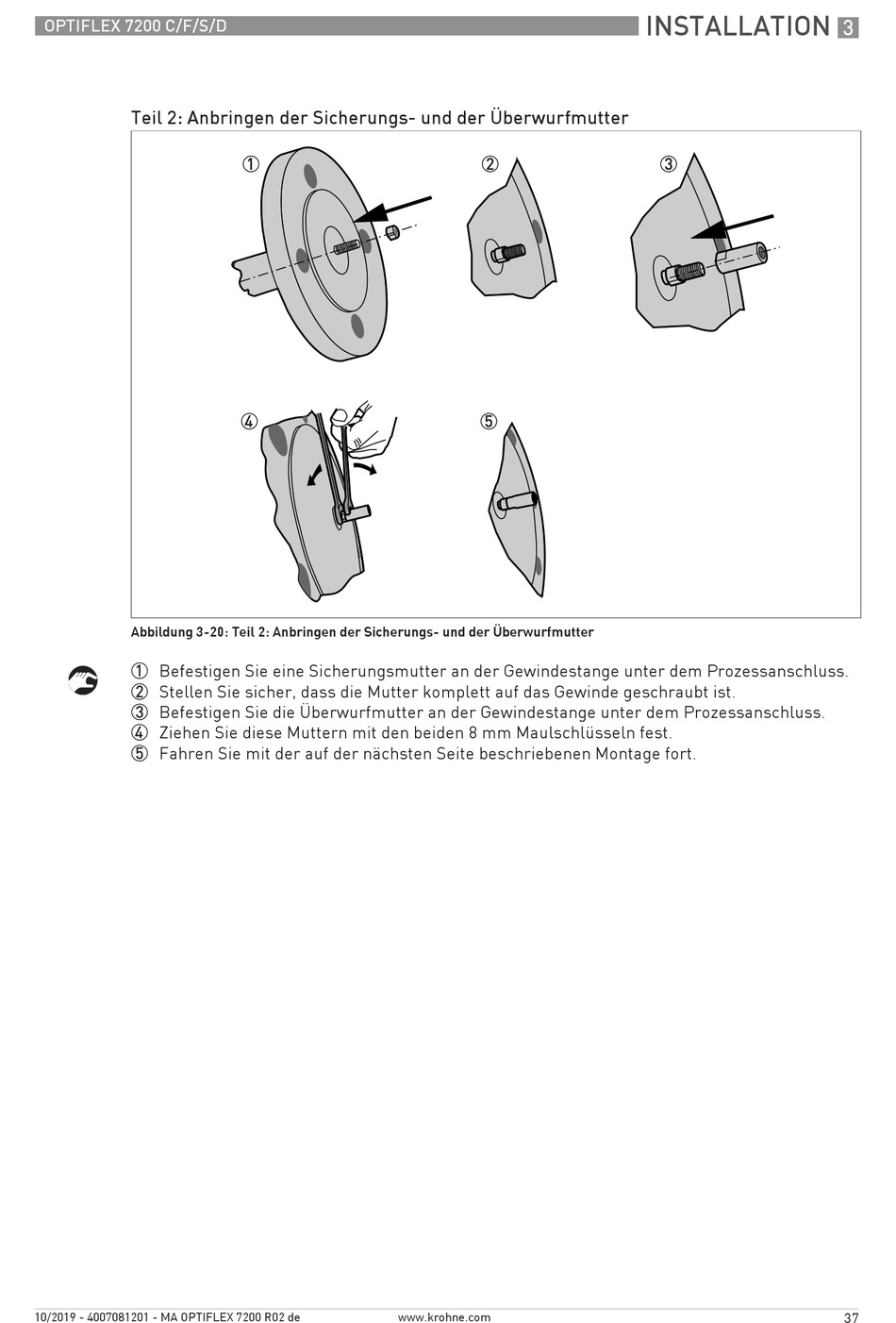

Teil 2: Anbringen der Sicherungs- und der Überwurfmutter
Abbildung 3-20: Teil 2: Anbringen der Sicherungs- und der Überwurfmutter
1 Befestigen Sie eine Sicherungsmutter an der Gewindestange unter dem Prozessanschluss.
2 Stellen Sie sicher, dass die Mutter komplett auf das Gewinde geschraubt ist.
3 Befestigen Sie die Überwurfmutter an der Gewindestange unter dem Prozessanschluss.
4 Ziehen Sie diese Muttern mit den beiden 8 mm Maulschlüsseln fest.
5 Fahren Sie mit der auf der nächsten Seite beschriebenen Montage fort.
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
www.krohne.com
INSTALLATION
3
37
