4.4.2 Vorbereitung der vom Kunden bereitgestellten Signalleitung

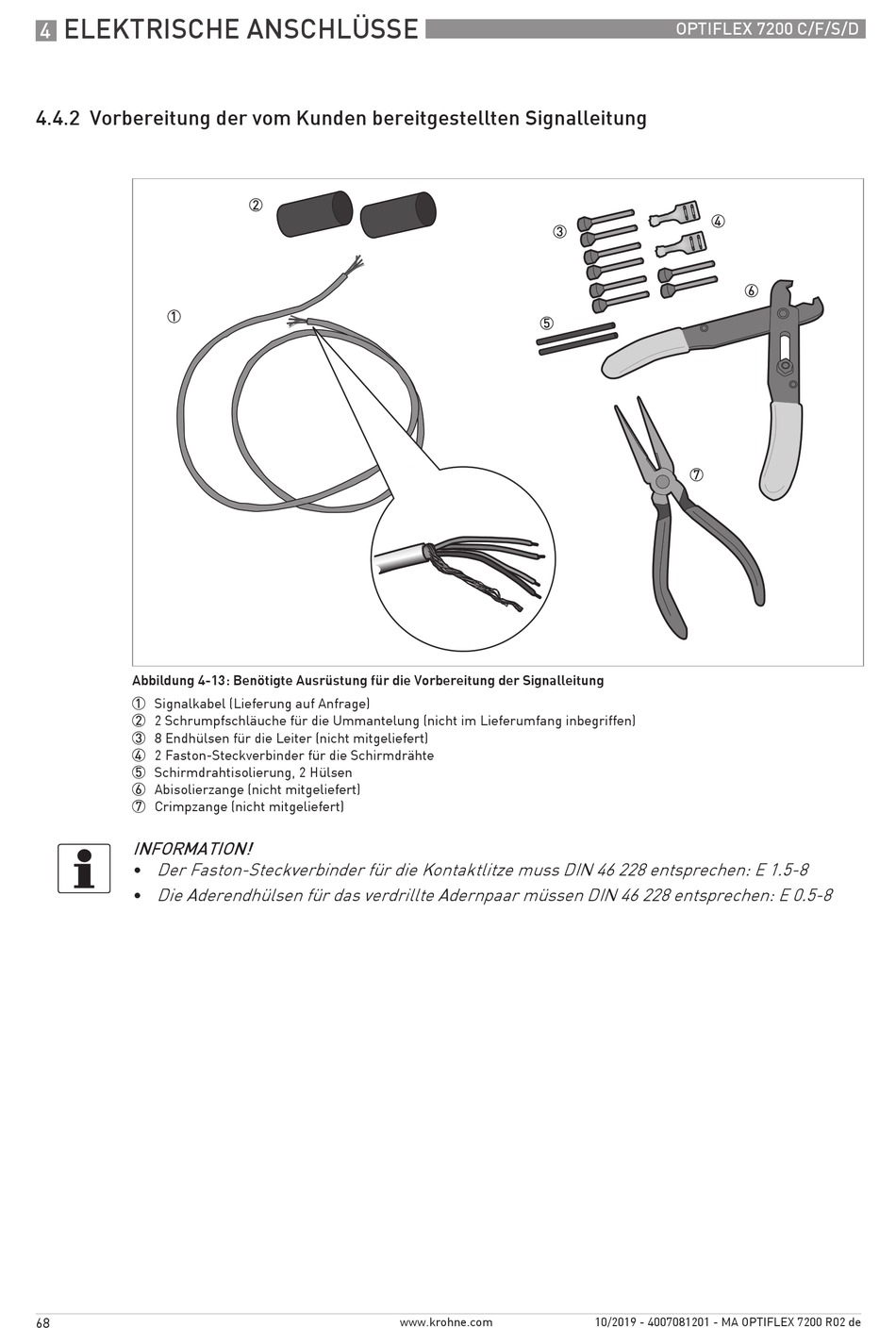

Abbildung 4-13: Benötigte Ausrüstung für die Vorbereitung der Signalleitung
1 Signalkabel (Lieferung auf Anfrage)
2 2 Schrumpfschläuche für die Ummantelung (nicht im Lieferumfang inbegriffen)
3 8 Endhülsen für die Leiter (nicht mitgeliefert)
4 2 Faston-Steckverbinder für die Schirmdrähte
5 Schirmdrahtisolierung, 2 Hülsen
6 Abisolierzange (nicht mitgeliefert)
7 Crimpzange (nicht mitgeliefert)
INFORMATION!
Der Faston-Steckverbinder für die Kontaktlitze muss DIN 46 228 entsprechen: E 1.5-8
•
Die Aderendhülsen für das verdrillte Adernpaar müssen DIN 46 228 entsprechen: E 0.5-8
•
