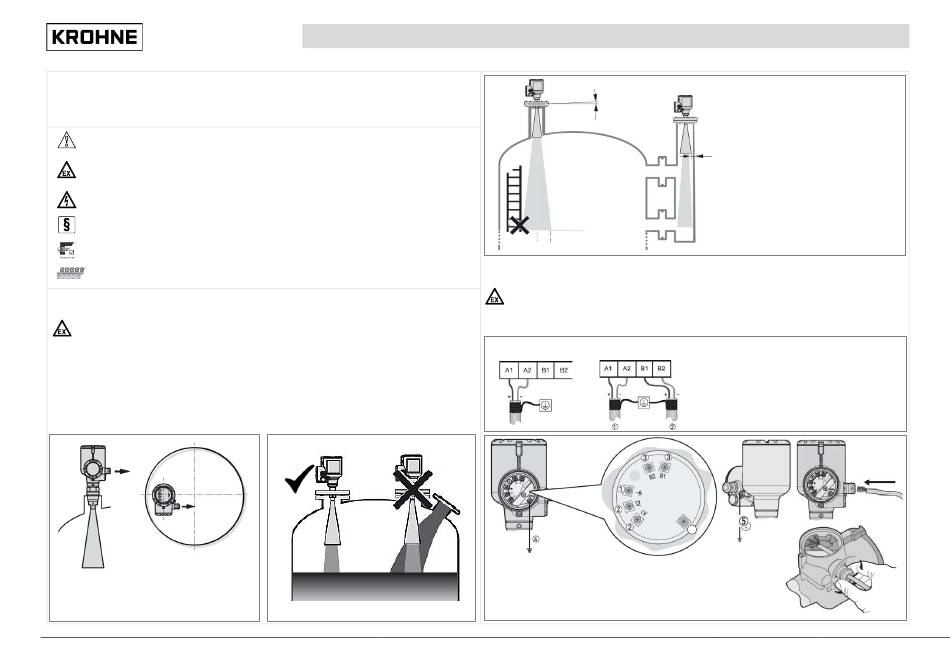

KROHNE OPTIWAVE 5400 Kurzanleitung

Quick Start
OPTIWAVE 5400 / 6400 / 7400 / 3500 / 6500 / 7500
Radar (FMCW) Füllstandmessgeräte – FF/PA
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden. Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in gefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte dürfen erst
an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung gelesen
wurden.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Die Geräte dürfen erst an die
Energieversorgung angeschlossen werden, wenn die Anweisungen im Handbuch gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und Korrosionsbeständigkeit der
verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim Betreiber.
Bei Geräten, die in FOUNDATION™ Feldbus-Anwendungen eingesetzt werden, gelten zusätzliche
sicherheitstechnische Hinweise. Für detaillierte Informationen siehe Zusatzanleitung.
Bei Geräten, die in PROFIBUS PA-Anwendungen eingesetzt werden, gelten zusätzliche
sicherheitstechnische Hinweise. Für detaillierte Informationen siehe Zusatzanleitung.
1 Installation
Zu beachtende besondere Einsatzbedingungen:
Die zünddurschlagsicheren Spalte sind nicht zur Reparatur vorgesehen.
•
• Elektrostatische Aufladung am lackierten Gehäuse und der äußeren Kunststoffteile ist durch
geeignete Maßnahmen zu vermeiden.
Es muss überprüft werden, ob die maximale Oberflächentemperatur für den beabsichtigten
•
Gebrauch zulässig ist.
Das Gerät muss korrekt ausgerichtet sein, um
die beste Leistung zu erzielen.
KROHNE 10/2021 – 4008768201 - QS OPTIWAVE x400-x500 FB R02 de
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
≤ 2°
2 Anschluss an die Spannungsversorgung
Gefahr:
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung durchgeführt
werden.
Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten.
Beachten Sie die nationalen Installationsvorschriften.
Anschluss an eine
Anschluss an eine
Stichleitung
Stammleitung
① Interne Erdungsklemme (für abgeschirmtes elektrisches Kabel)
② Eingehende Datenleitungen mit Klemmen A1 und A2
③ Ausgehende Datenleitungen mit Klemmen B1 und B2
④ Interne Erdungsklemme
⑤ Externe Erdungsklemme
max. 2.5 mm / 0.1"
9...32 V DC (nicht-Ex)
9...24 V DC (Ex i; Ex d)
① z.B. eingehende Datenleitungen
② z.B. ausgehende Datenleitungen
