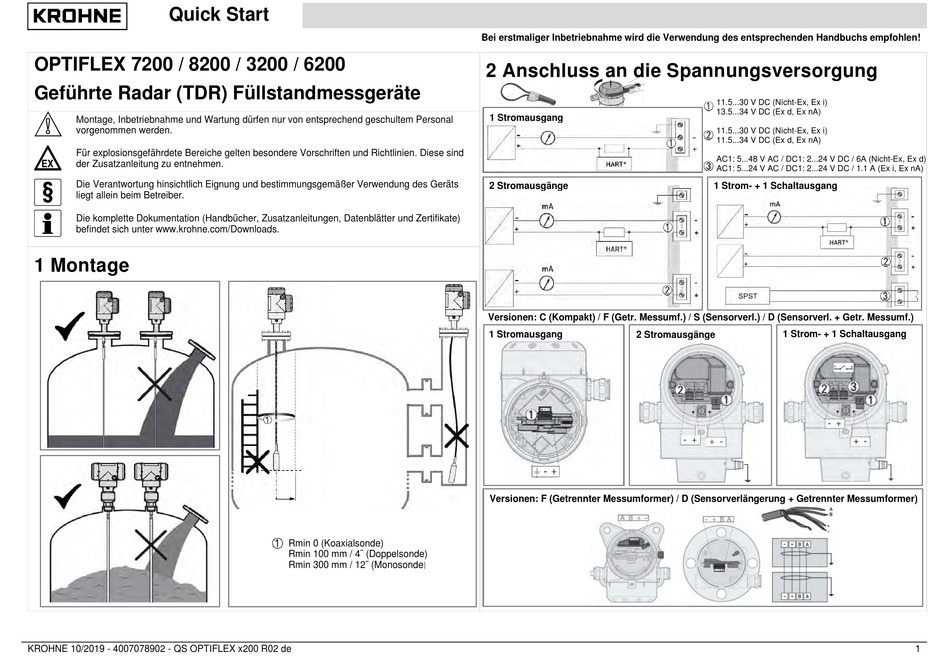

Quick Start
OPTIFLEX 7200 / 8200 / 3200 / 6200
Geführte Radar (TDR) Füllstandmessgeräte
Montage, Inbetriebnahme und Wartung dürfen nur von entsprechend geschultem Personal
vorgenommen werden.
Für explosionsgefährdete Bereiche gelten besondere Vorschriften und Richtlinien. Diese sind
der Zusatzanleitung zu entnehmen.
Die Verantwortung hinsichtlich Eignung und bestimmungsgemäßer Verwendung des Geräts
liegt allein beim Betreiber.
Die komplette Dokumentation (Handbücher, Zusatzanleitungen, Datenblätter und Zertifikate)
befindet sich unter www.krohne.com/Downloads.
1 Montage
KROHNE 10/2019 - 4007078902 - QS OPTIFLEX x200 R02 de
Rmin 0 (Koaxialsonde)
Rmin 100 mm / 4¨ (Doppelsonde)
)
Rmin 300 mm / 12¨ (Monosonde
Bei erstmaliger Inbetriebnahme wird die Verwendung des entsprechenden Handbuchs empfohlen!
2 Anschluss an die Spannungsversorgung
1 Stromausgang
2 Stromausgänge
Versionen: C (Kompakt) / F (Getr. Messumf.) / S (Sensorverl.) / D (Sensorverl. + Getr. Messumf.)
1 Stromausgang
2 Stromausgänge
Versionen: F (Getrennter Messumformer) / D (Sensorverlängerung + Getrennter Messumformer)
11.5...30 V DC (Nicht-Ex, Ex i)
13.5...34 V DC (Ex d, Ex nA)
11.5...30 V DC (Nicht-Ex, Ex i)
11.5...34 V DC (Ex d, Ex nA)
AC1: 5...48 V AC / DC1: 2...24 V DC / 6A (Nicht-Ex, Ex d)
AC1: 5...24 V AC / DC1: 2...24 V DC / 1.1 A (Ex i, Ex nA)
1 Strom- + 1 Schaltausgang
1 Strom- + 1 Schaltausgang
