KROHNE OPTIFLEX 7200 Handbuch Seite 134

BETRIEB
6

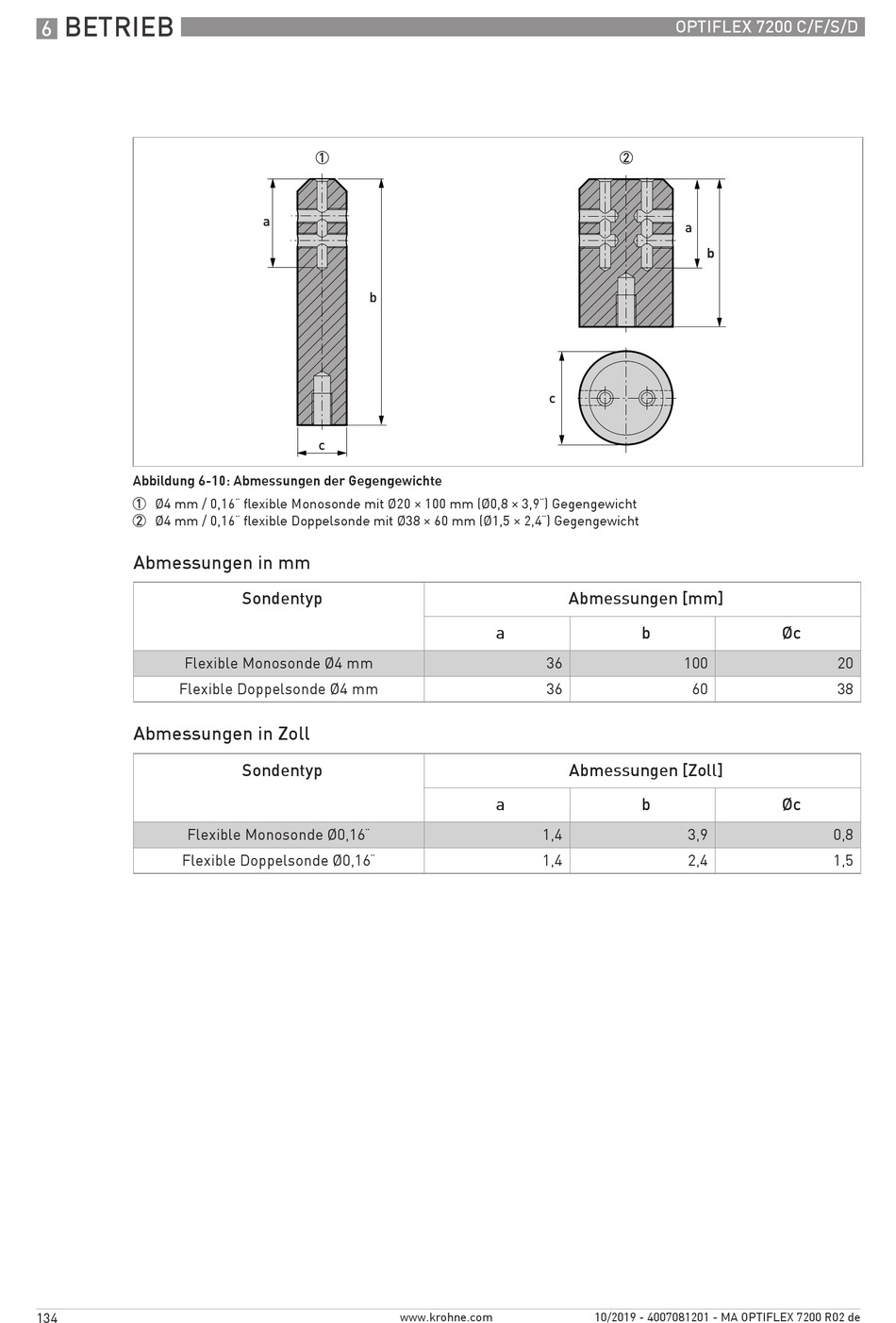

Abbildung 6-10: Abmessungen der Gegengewichte
1 Ø4 mm / 0,16¨ flexible Monosonde mit Ø20 × 100 mm (Ø0,8 × 3,9¨) Gegengewicht
2 Ø4 mm / 0,16¨ flexible Doppelsonde mit Ø38 × 60 mm (Ø1,5 × 2,4¨) Gegengewicht
Abmessungen in mm
Flexible Monosonde Ø4 mm
Flexible Doppelsonde Ø4 mm
Abmessungen in Zoll
Flexible Monosonde Ø0,16¨
Flexible Doppelsonde Ø0,16¨
134
Sondentyp
Sondentyp
www.krohne.com
Abmessungen [mm]
a b
36
36
Abmessungen [Zoll]
a b
1,4
1,4
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
OPTIFLEX 7200 C/F/S/D
b
Øc
100 20
60 38
Øc
3,9 0,8
2,4 1,5
