SERVICE
7

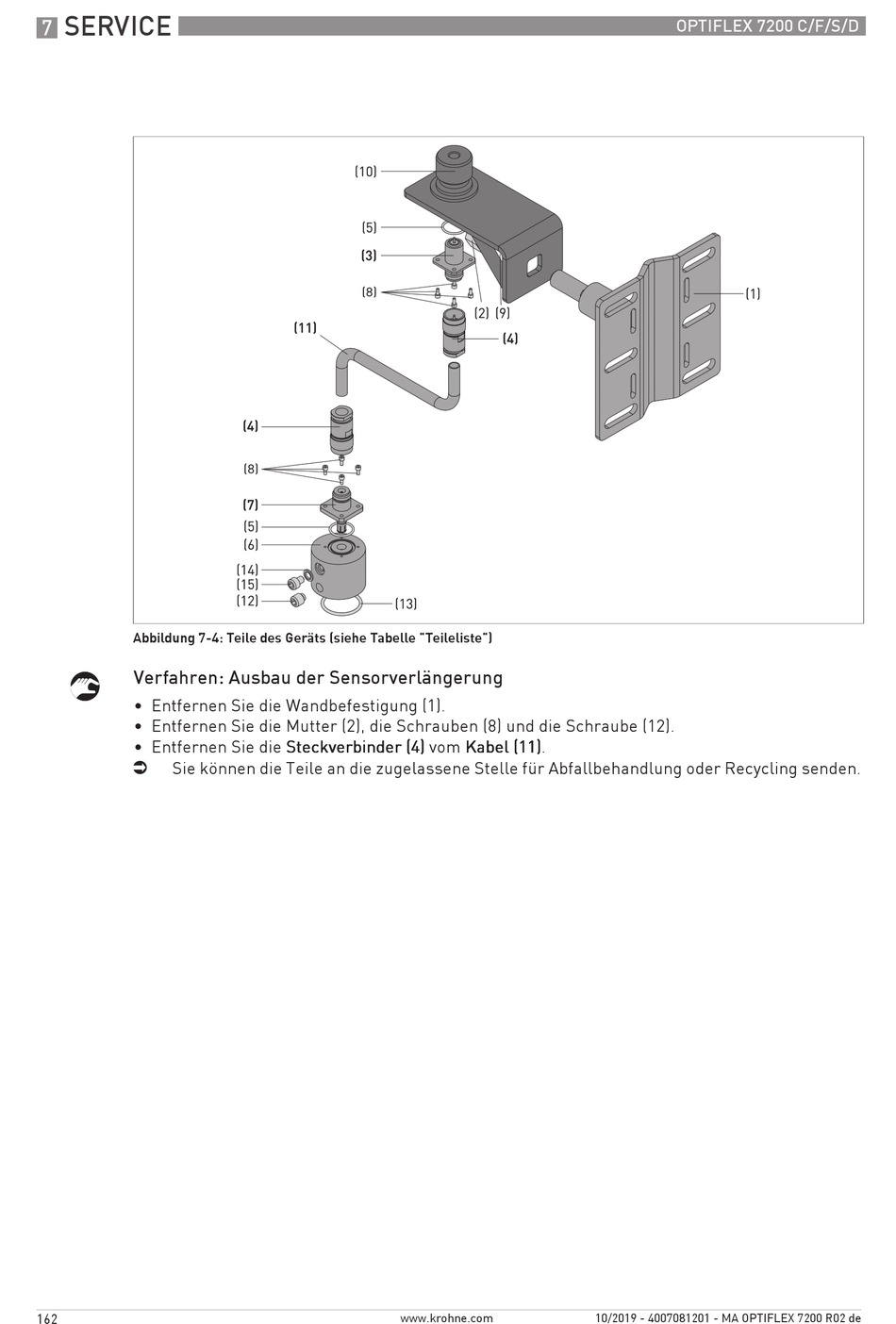

Abbildung 7-4: Teile des Geräts (siehe Tabelle "Teileliste")
Verfahren: Ausbau der Sensorverlängerung
• Entfernen Sie die Wandbefestigung (1).
• Entfernen Sie die Mutter (2), die Schrauben (8) und die Schraube (12).
• Entfernen Sie die Steckverbinder (4)
i
Sie können die Teile an die zugelassene Stelle für Abfallbehandlung oder Recycling senden.
162
Steckverbinder (4) vom Kabel (11)
Steckverbinder (4)
Steckverbinder (4)
www.krohne.com
Kabel (11).
Kabel (11)
Kabel (11)
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
OPTIFLEX 7200 C/F/S/D
