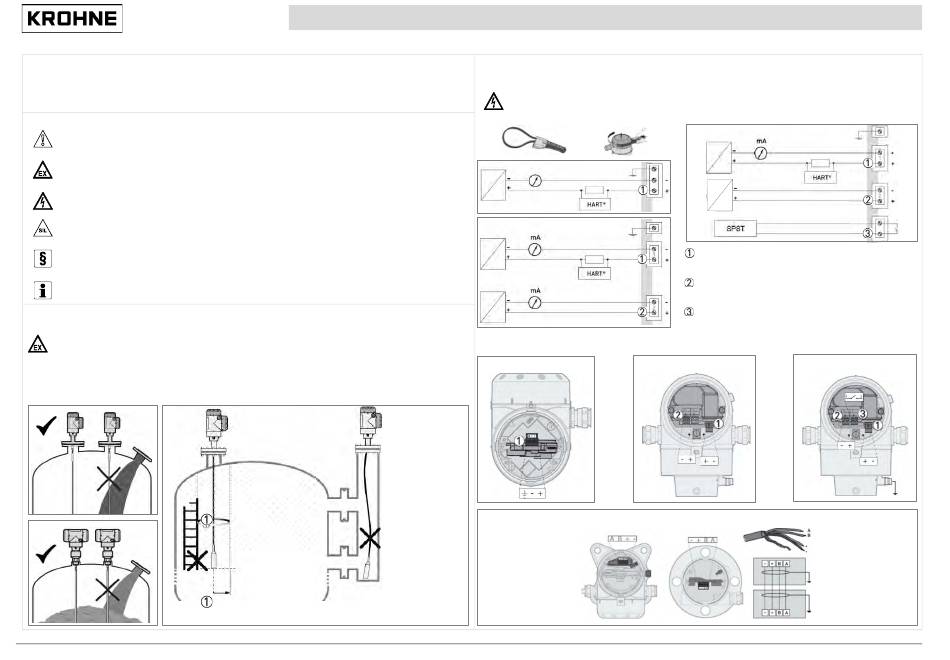

Quick Start
OPTIFLEX 7200 / 8200 / 3200 / 6200
Geführte Radar (TDR) Füllstandmessgeräte
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden.
Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in gefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte dürfen erst
an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung gelesen
wurden.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Die Geräte dürfen erst an die
Energieversorgung angeschlossen werden, wenn die Anweisungen im Handbuch gelesen wurden.
Bei Geräten, die in SIL-Anwendungen eingesetzt werden, gelten zusätzliche sicherheitstechnische Hinweise.
Für detaillierte Informationen siehe "Sicherheitshandbuch".
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
Die komplette Dokumentation (Handbücher, Zusatzanleitungen, Datenblätter und Zertifikate) finden Sie unter
www.krohne.com/Downloads.
1 Installation
Zu beachtende besondere Einsatzbedingungen: Für Anwendungen in explosiven Staubatmosphären muss
das Füllstandmessgerät so installiert werden, dass eine elektrostatische Entladung ausgeschlossen ist. Es sind
Vorkehrungen zu treffen, um das Risiko einer elektrostatischen Entladung von kunststoffbeschichteten
Einzelkabelsonden sowie Kunststoffschutzhüllen bei Einzelstabsonden zu minimieren. Es muss sichergestellt
werden, dass die maximale Oberflächentemperatur für den beabsichtigten Gebrauch nicht überschritten wird.
Die Zünddurchschlagswege der Dürchführung sind besser als die in EN 60079-1 angegebenen Werte
(Mindestlänge 14,5 mm, maximaler Abstand 0,118 mm).
KROHNE 08/2020 - 4007078903 - QS OPTIFLEX x200 R03 de
Rmin 0 mm / 0¨ (Koaxialsonde)
Rmin 100 mm / 4¨ (Doppelsonde)
Rmin 300 mm / 12¨ (Monosonde)
Bei erstmaliger Inbetriebnahme wird die Verwendung des entsprechenden Handbuchs dringend empfohlen!
2 Anschluss an die Spannungsversorgung
Gefahr: Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung
durchgeführt werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten. Beachten
Sie die nationalen Installationsvorschriften.
1 Stromausgang
2 Stromausgänge
Versionen: C (Kompakt) / F (Getrennter Messumformer) / S (Sensorverl.) / D (Sensorverl. + Getr. Messumf.)
1 Stromausgang
Versionen: F (Getrennter Messumformer) / D (Sensorverlängerung + Getrennter Messumformer)
1 Strom- + 1 Schaltausgang
11.5...30 V DC (Nicht-Ex, Ex i)
13.5...34 V DC (Ex d, Ex nA)
11.5...30 V DC (Nicht-Ex, Ex i)
11.5...34 V DC (Ex d, Ex nA)
AC1: 5...48 V AC / DC1: 2...24 V DC / 6A (Nicht-Ex, Ex d)
AC1: 5...24 V AC / DC1: 2...24 V DC / 1.1 A (Ex i, Ex nA)
2 Stromausgänge
1 Strom- + 1 Schaltausgang
1
