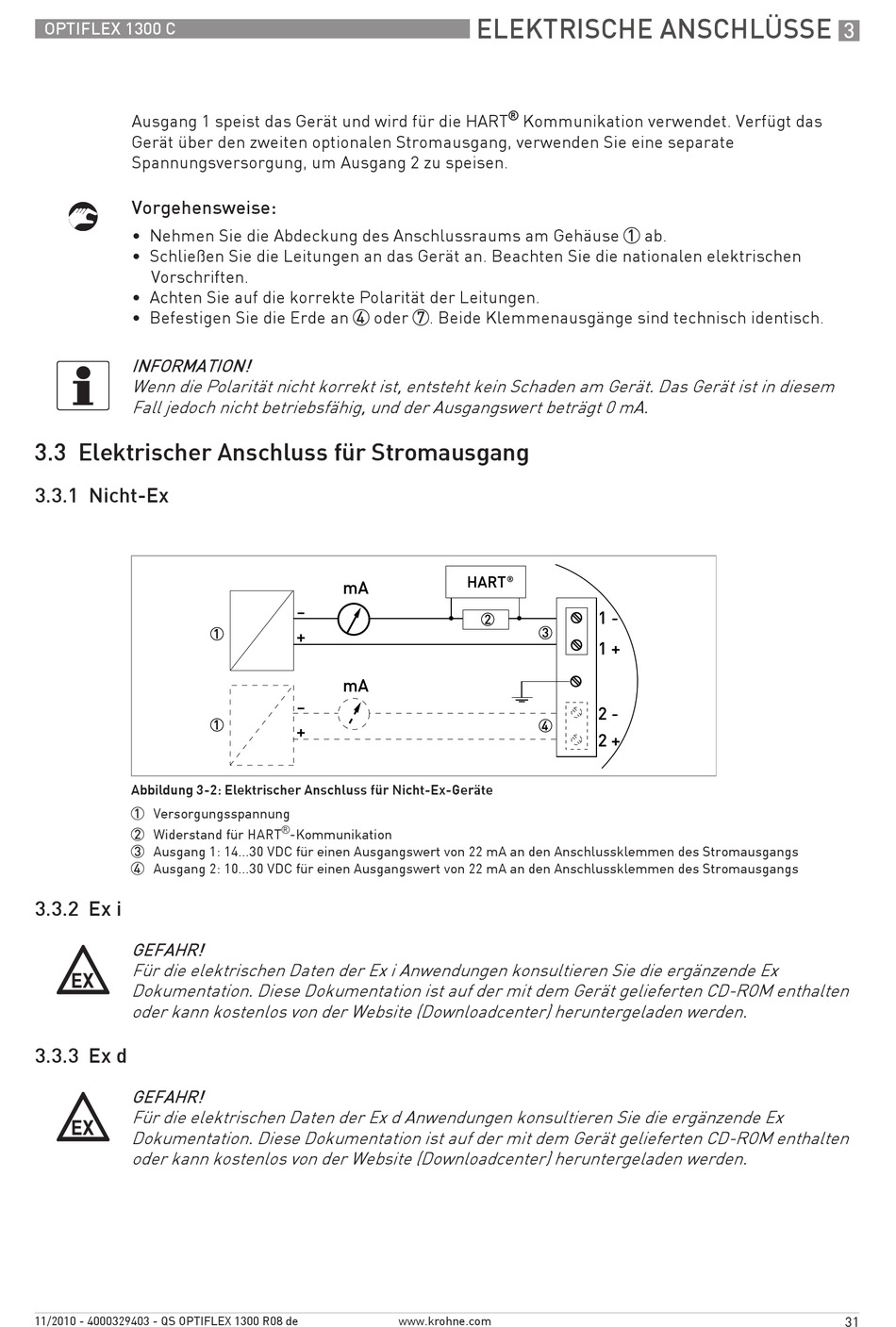

Elektrischer Anschluss Für Stromausgang; Nicht-Ex; Ex I; Ex D - KROHNE OPTIFLEX 1300 C Schnellstartanleitung

OPTIFLEX 1300 C
Ausgang 1 speist das Gerät und wird für die HART
Gerät über den zweiten optionalen Stromausgang, verwenden Sie eine separate
Spannungsversorgung, um Ausgang 2 zu speisen.
Vorgehensweise:
• Nehmen Sie die Abdeckung des Anschlussraums am Gehäuse 1 ab.
• Schließen Sie die Leitungen an das Gerät an. Beachten Sie die nationalen elektrischen
Vorschriften.
• Achten Sie auf die korrekte Polarität der Leitungen.
• Befestigen Sie die Erde an 4 oder 7. Beide Klemmenausgänge sind technisch identisch.
INFORMATION!
Wenn die Polarität nicht korrekt ist, entsteht kein Schaden am Gerät. Das Gerät ist in diesem
Fall jedoch nicht betriebsfähig, und der Ausgangswert beträgt 0 mA.
3.3 Elektrischer Anschluss für Stromausgang

3.3.1 Nicht-Ex

Abbildung 3-2: Elektrischer Anschluss für Nicht-Ex-Geräte
1 Versorgungsspannung
2 Widerstand für HART
3 Ausgang 1: 14...30 VDC für einen Ausgangswert von 22 mA an den Anschlussklemmen des Stromausgangs
4 Ausgang 2: 10...30 VDC für einen Ausgangswert von 22 mA an den Anschlussklemmen des Stromausgangs

3.3.2 Ex i

GEFAHR!
Für die elektrischen Daten der Ex i Anwendungen konsultieren Sie die ergänzende Ex
Dokumentation. Diese Dokumentation ist auf der mit dem Gerät gelieferten CD-ROM enthalten
oder kann kostenlos von der Website (Downloadcenter) heruntergeladen werden.

3.3.3 Ex d

GEFAHR!
Für die elektrischen Daten der Ex d Anwendungen konsultieren Sie die ergänzende Ex
Dokumentation. Diese Dokumentation ist auf der mit dem Gerät gelieferten CD-ROM enthalten
oder kann kostenlos von der Website (Downloadcenter) heruntergeladen werden.
