Sichtprüfung - KROHNE OPTIFLEX 7200 Handbuch

OPTIFLEX 7200 C/F/S/D

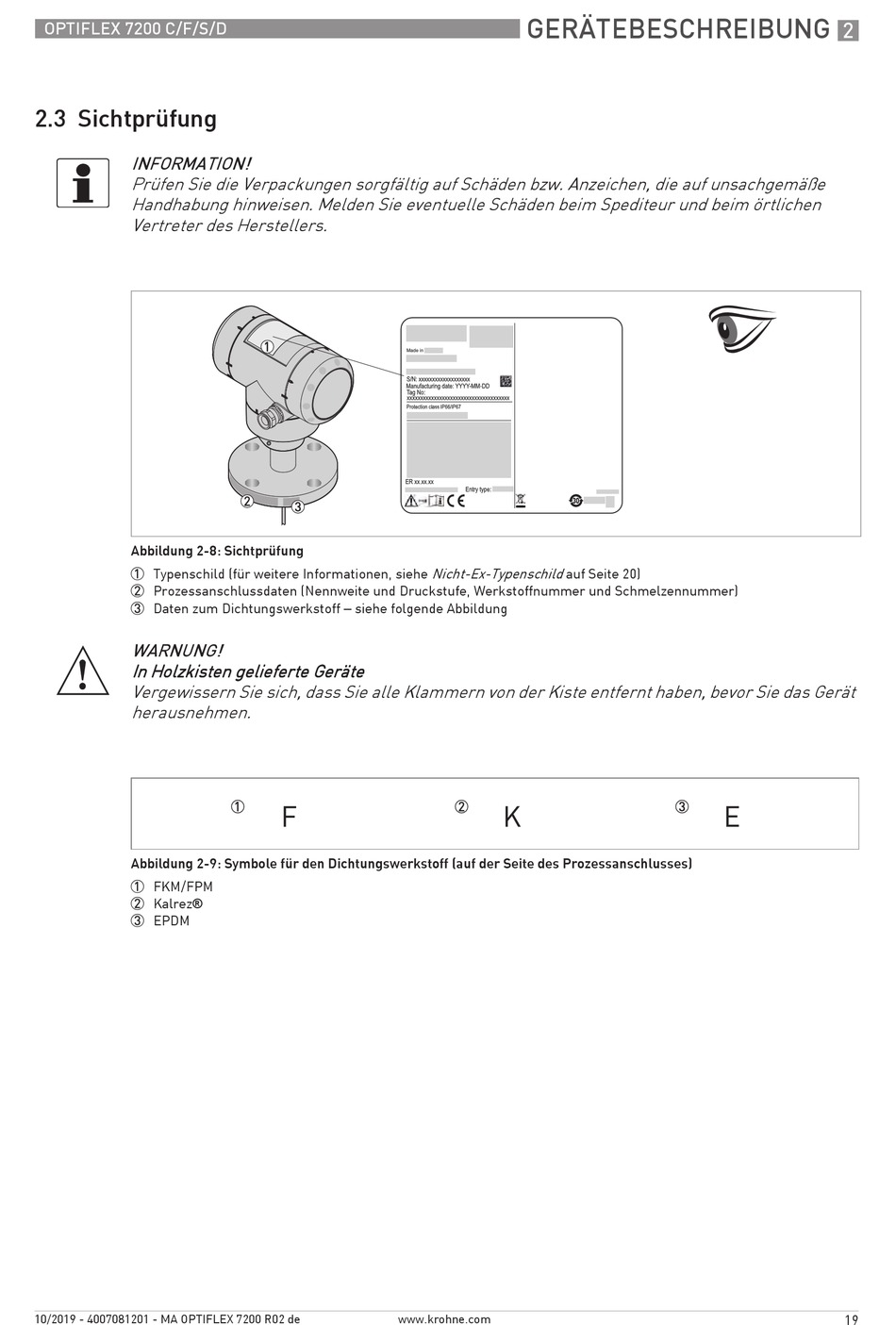

2.3 Sichtprüfung
INFORMATION!
Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße
Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen
Vertreter des Herstellers.
Abbildung 2-8: Sichtprüfung
1 Typenschild (für weitere Informationen, siehe
2 Prozessanschlussdaten (Nennweite und Druckstufe, Werkstoffnummer und Schmelzennummer)
3 Daten zum Dichtungswerkstoff – siehe folgende Abbildung
WARNUNG!
In Holzkisten gelieferte Geräte In Holzkisten gelieferte Geräte
In Holzkisten gelieferte Geräte In Holzkisten gelieferte Geräte
Vergewissern Sie sich, dass Sie alle Klammern von der Kiste entfernt haben, bevor Sie das Gerät
herausnehmen.
Abbildung 2-9: Symbole für den Dichtungswerkstoff (auf der Seite des Prozessanschlusses)
1 FKM/FPM
2 Kalrez®
3 EPDM
10/2019 - 4007081201 - MA OPTIFLEX 7200 R02 de
GERÄTEBESCHREIBUNG
Nicht-Ex-Typenschild auf Seite 20)
www.krohne.com
2
19
