OPTIFLEX 7200 C/F/S/D

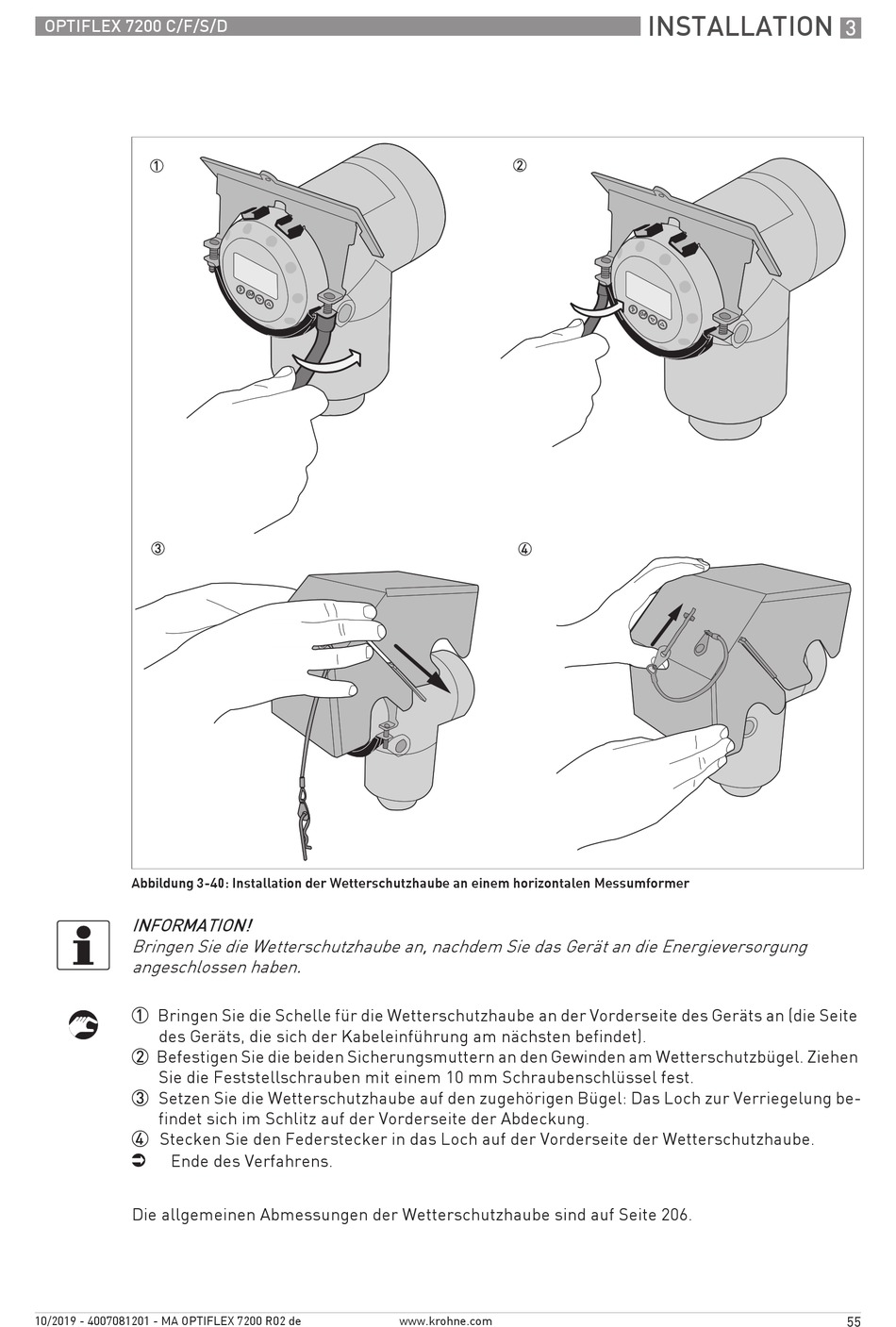

Abbildung 3-40: Installation der Wetterschutzhaube an einem horizontalen Messumformer
INFORMATION!
Bringen Sie die Wetterschutzhaube an, nachdem Sie das Gerät an die Energieversorgung
angeschlossen haben.
1 Bringen Sie die Schelle für die Wetterschutzhaube an der Vorderseite des Geräts an (die Seite
des Geräts, die sich der Kabeleinführung am nächsten befindet).
2 Befestigen Sie die beiden Sicherungsmuttern an den Gewinden am Wetterschutzbügel. Ziehen
Sie die Feststellschrauben mit einem 10 mm Schraubenschlüssel fest.
3 Setzen Sie die Wetterschutzhaube auf den zugehörigen Bügel: Das Loch zur Verriegelung be-
findet sich im Schlitz auf der Vorderseite der Abdeckung.
4 Stecken Sie den Federstecker in das Loch auf der Vorderseite der Wetterschutzhaube.
Ende des Verfahrens.
i
Die allgemeinen Abmessungen der Wetterschutzhaube sind auf Seite 206.
