Descrizione dell'apparecchio

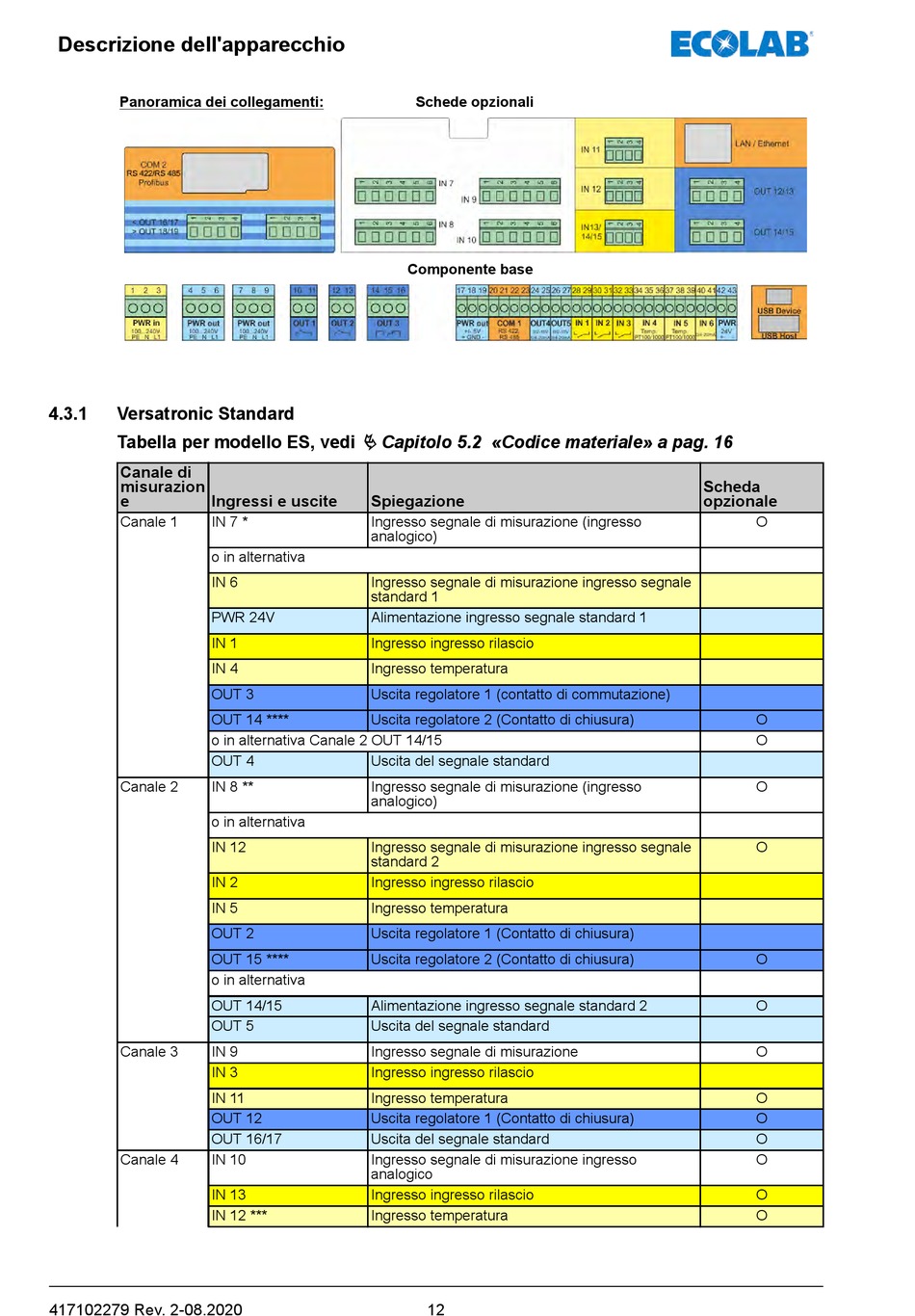

Panoramica dei collegamenti:
4.3.1 Versatronic Standard
Tabella per modello ES, vedi
Canale di
misurazion
e Ingressi e uscite
Canale 1 IN 7 *
o in alternativa
IN 6
PWR 24V
IN 1
IN 4
OUT 3
OUT 14 ****
o in alternativa Canale 2 OUT 14/15
OUT 4
Canale 2 IN 8 **
o in alternativa
IN 12
IN 2
IN 5
OUT 2
OUT 15 ****
o in alternativa
OUT 14/15
OUT 5
Canale 3 IN 9
IN 3
IN 11
OUT 12
OUT 16/17
Canale 4 IN 10
IN 13
IN 12 ***
417102279 Rev. 2-08.2020
Schede opzionali
Componente base
Ä Capitolo 5.2 «Codice materiale» a pag. 16
Spiegazione
Ingresso segnale di misurazione (ingresso
analogico)
Ingresso segnale di misurazione ingresso segnale
standard 1
Alimentazione ingresso segnale standard 1
Ingresso ingresso rilascio
Ingresso temperatura
Uscita regolatore 1 (contatto di commutazione)
Uscita regolatore 2 (Contatto di chiusura)
Uscita del segnale standard
Ingresso segnale di misurazione (ingresso
analogico)
Ingresso segnale di misurazione ingresso segnale
standard 2
Ingresso ingresso rilascio
Ingresso temperatura
Uscita regolatore 1 (Contatto di chiusura)
Uscita regolatore 2 (Contatto di chiusura)
Alimentazione ingresso segnale standard 2
Uscita del segnale standard
Ingresso segnale di misurazione
Ingresso ingresso rilascio
Ingresso temperatura
Uscita regolatore 1 (Contatto di chiusura)
Uscita del segnale standard
Ingresso segnale di misurazione ingresso
analogico
Ingresso ingresso rilascio
Ingresso temperatura
12
Scheda
opzionale
O
O
O
O
O
O
O
O
O
O
O
O
O
O
