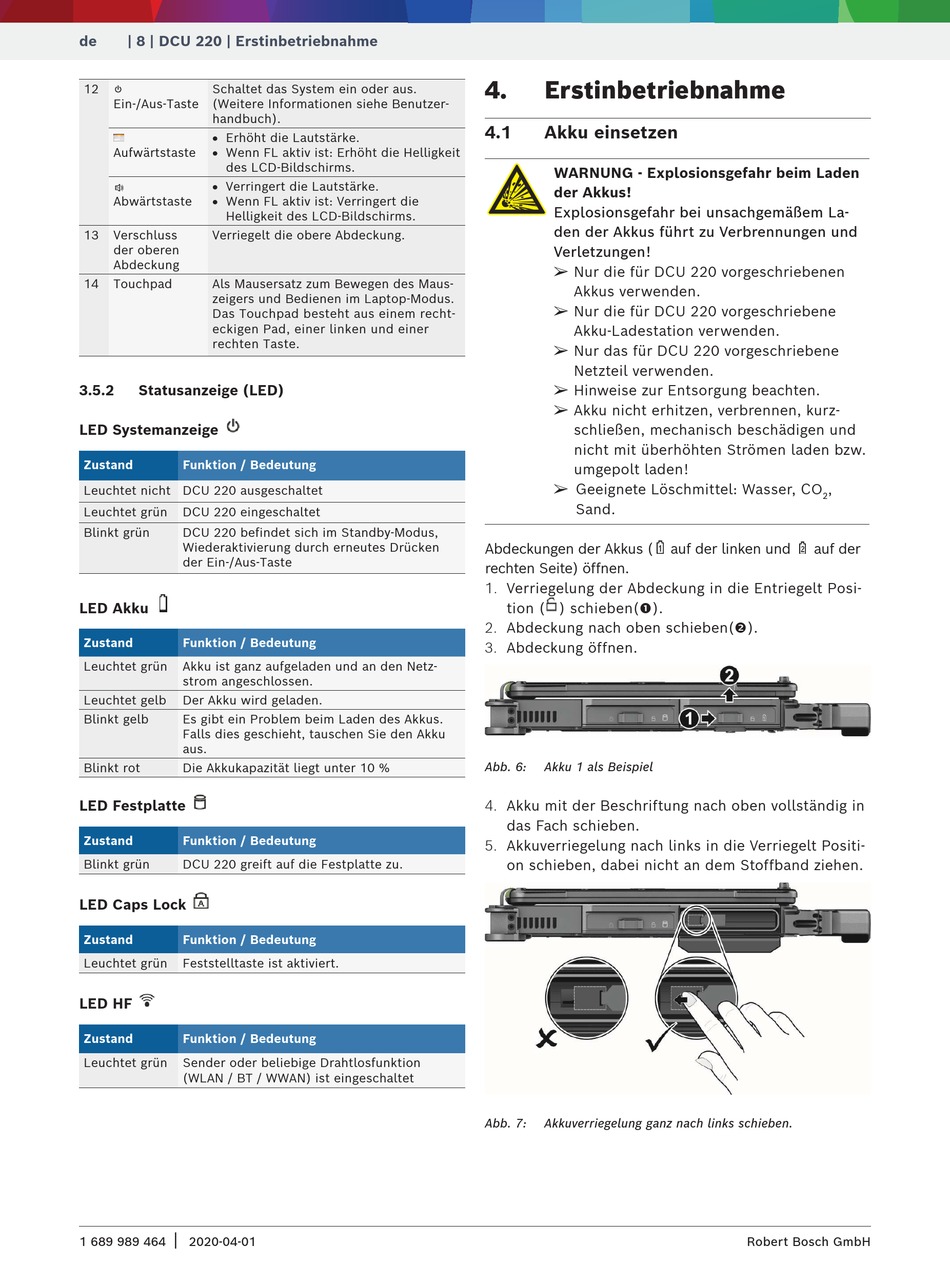

de | 8 | DCU 220 | Erstinbetriebnahme
12 Schaltet das System ein oder aus.
Ein-/Aus-Taste (Weitere Informationen siehe Benutzer-
handbuch).
R Erhöht die Lautstärke.
R Wenn FL aktiv ist: Erhöht die Helligkeit
Aufwärtstaste
des LCD-Bildschirms.
R Verringert die Lautstärke.
R Wenn FL aktiv ist: Verringert die
Abwärtstaste
Helligkeit des LCD-Bildschirms.
13 Verschluss Verriegelt die obere Abdeckung.
der oberen
Abdeckung
14 Touchpad Als Mausersatz zum Bewegen des Maus-
zeigers und Bedienen im Laptop-Modus.
Das Touchpad besteht aus einem recht-
eckigen Pad, einer linken und einer
rechten Taste.
3.5.2

Statusanzeige (LED)

LED Systemanzeige
Zustand Funktion / Bedeutung
Leuchtet nicht DCU 220 ausgeschaltet
Leuchtet grün DCU 220 eingeschaltet
Blinkt grün DCU 220 befindet sich im Standby-Modus,
Wiederaktivierung durch erneutes Drücken
der Ein-/Aus-Taste
LED Akku
Zustand Funktion / Bedeutung
Leuchtet grün Akku ist ganz aufgeladen und an den Netz-
strom angeschlossen.
Leuchtet gelb Der Akku wird geladen.
Blinkt gelb Es gibt ein Problem beim Laden des Akkus.
Falls dies geschieht, tauschen Sie den Akku
aus.
Blinkt rot Die Akkukapazität liegt unter 10 %
LED Festplatte
Zustand Funktion / Bedeutung
Blinkt grün DCU 220 greift auf die Festplatte zu.
LED Caps Lock
Zustand Funktion / Bedeutung
Leuchtet grün Feststelltaste ist aktiviert.
LED HF
Zustand Funktion / Bedeutung
Leuchtet grün Sender oder beliebige Drahtlosfunktion
(WLAN / BT / WWAN) ist eingeschaltet
|
1 689 989 464 2020-04-01
4.

Erstinbetriebnahme

4.1

Akku einsetzen

WARNUNG - Explosionsgefahr beim Laden
der Akkus!
Explosionsgefahr bei unsachgemäßem La-
den der Akkus führt zu Verbrennungen und
Verletzungen!
¶
Nur die für DCU 220 vorgeschriebenen
Akkus verwenden.
¶
Nur die für DCU 220 vorgeschriebene
Akku-Ladestation verwenden.
¶
Nur das für DCU 220 vorgeschriebene
Netzteil verwenden.
¶
Hinweise zur Entsorgung beachten.
¶
Akku nicht erhitzen, verbrennen, kurz-
schließen, mechanisch beschädigen und
nicht mit überhöhten Strömen laden bzw.
umgepolt laden!
¶
Geeignete Löschmittel: Wasser, CO
Sand.
Abdeckungen der Akkus (
rechten Seite) öffnen.
1. Verriegelung der Abdeckung in die Entriegelt Posi-
tion ( ) schieben().
2. Abdeckung nach oben schieben().
3. Abdeckung öffnen.
Abb. 6: Akku 1 als Beispiel
4. Akku mit der Beschriftung nach oben vollständig in
das Fach schieben.
5. Akkuverriegelung nach links in die Verriegelt Positi-
on schieben, dabei nicht an dem Stoffband ziehen.
Abb. 7: Akkuverriegelung ganz nach links schieben.
,
2
auf der linken und auf der
