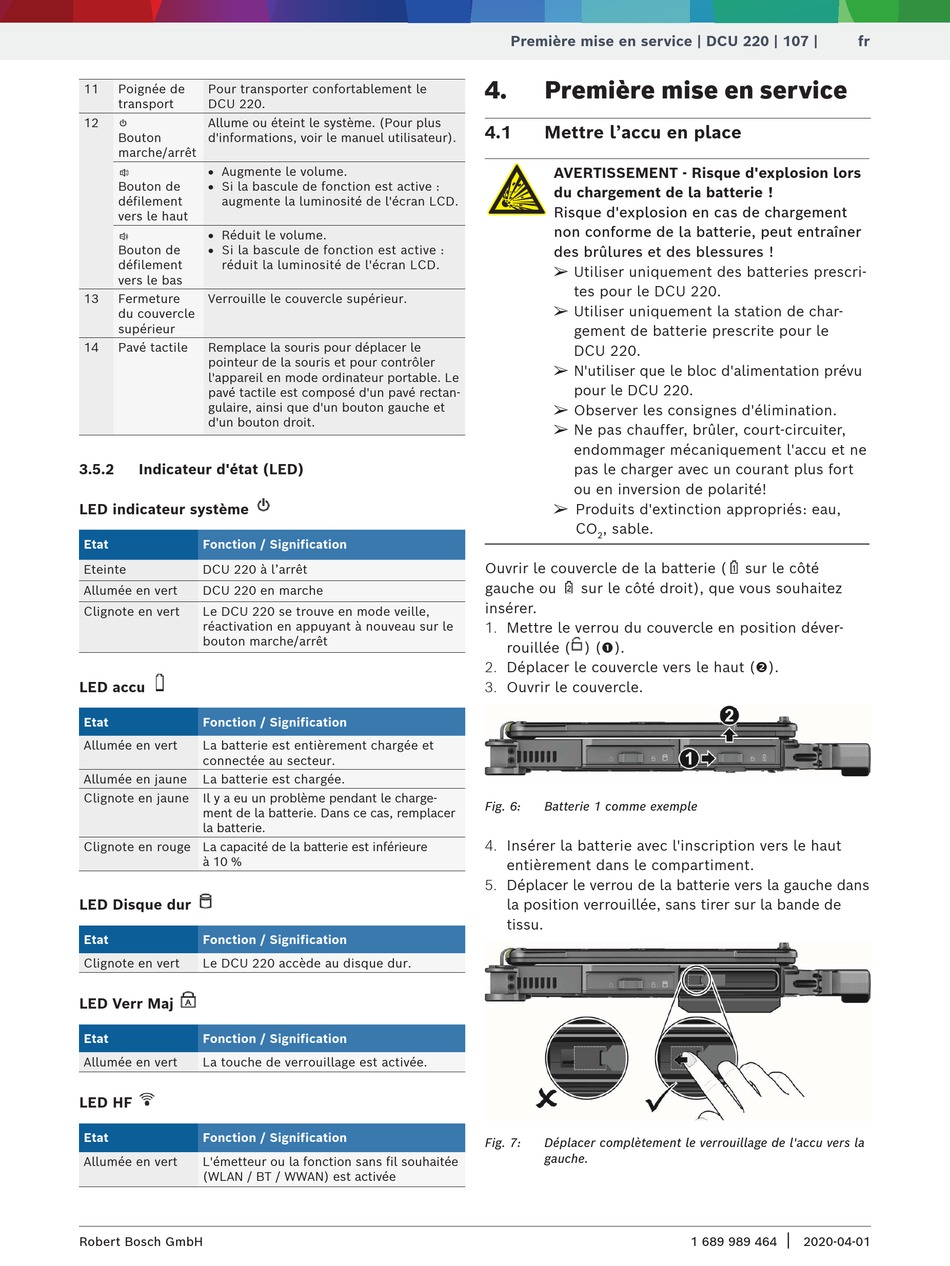

11 Poignée de Pour transporter confortablement le
transport DCU 220.
12 Allume ou éteint le système. (Pour plus
Bouton d'informations, voir le manuel utilisateur).
marche/arrêt
R Augmente le volume.
R Si la bascule de fonction est active :
Bouton de
défilement augmente la luminosité de l'écran LCD.
vers le haut
R Réduit le volume.
R Si la bascule de fonction est active :
Bouton de
défilement réduit la luminosité de l'écran LCD.
vers le bas
13 Fermeture Verrouille le couvercle supérieur.
du couvercle
supérieur
14 Pavé tactile Remplace la souris pour déplacer le
pointeur de la souris et pour contrôler
l'appareil en mode ordinateur portable. Le
pavé tactile est composé d'un pavé rectan-
gulaire, ainsi que d'un bouton gauche et
d'un bouton droit.
3.5.2 Indicateur d'état (LED)
LED indicateur système
Etat Fonction / Signification
Eteinte DCU 220 à l'arrêt
Allumée en vert DCU 220 en marche
Clignote en vert Le DCU 220 se trouve en mode veille,
réactivation en appuyant à nouveau sur le
bouton marche/arrêt
LED accu
Etat Fonction / Signification
Allumée en vert La batterie est entièrement chargée et
connectée au secteur.
Allumée en jaune La batterie est chargée.
Clignote en jaune Il y a eu un problème pendant le charge-
ment de la batterie. Dans ce cas, remplacer
la batterie.
Clignote en rouge La capacité de la batterie est inférieure
à 10 %
LED Disque dur
Etat Fonction / Signification
Clignote en vert Le DCU 220 accède au disque dur.
LED Verr Maj
Etat Fonction / Signification
Allumée en vert La touche de verrouillage est activée.
LED HF
Etat Fonction / Signification
Allumée en vert L'émetteur ou la fonction sans fil souhaitée
(WLAN / BT / WWAN) est activée
Robert Bosch GmbH
Première mise en service | DCU 220 | 107 |
4. Première mise en service
4.1

Mettre l'accu en place

AVERTISSEMENT - Risque d'explosion lors
du chargement de la batterie !
Risque d'explosion en cas de chargement
non conforme de la batterie, peut entraîner
des brûlures et des blessures !
¶
Utiliser uniquement des batteries prescri-
tes pour le DCU 220.
¶
Utiliser uniquement la station de char-
gement de batterie prescrite pour le
DCU 220.
¶
N'utiliser que le bloc d'alimentation prévu
pour le DCU 220.
¶
Observer les consignes d'élimination.
¶
Ne pas chauffer, brûler, court-circuiter,
endommager mécaniquement l'accu et ne
pas le charger avec un courant plus fort
ou en inversion de polarité!
¶
Produits d'extinction appropriés: eau,
CO , sable.
2
Ouvrir le couvercle de la batterie (
gauche ou sur le côté droit), que vous souhaitez
insérer.
1. Mettre le verrou du couvercle en position déver-
rouillée ( ) ().
2. Déplacer le couvercle vers le haut ().
3. Ouvrir le couvercle.
Fig. 6: Batterie 1 comme exemple
4. Insérer la batterie avec l'inscription vers le haut
entièrement dans le compartiment.
5. Déplacer le verrou de la batterie vers la gauche dans
la position verrouillée, sans tirer sur la bande de
tissu.
Fig. 7: Déplacer complètement le verrouillage de l'accu vers la
gauche.
