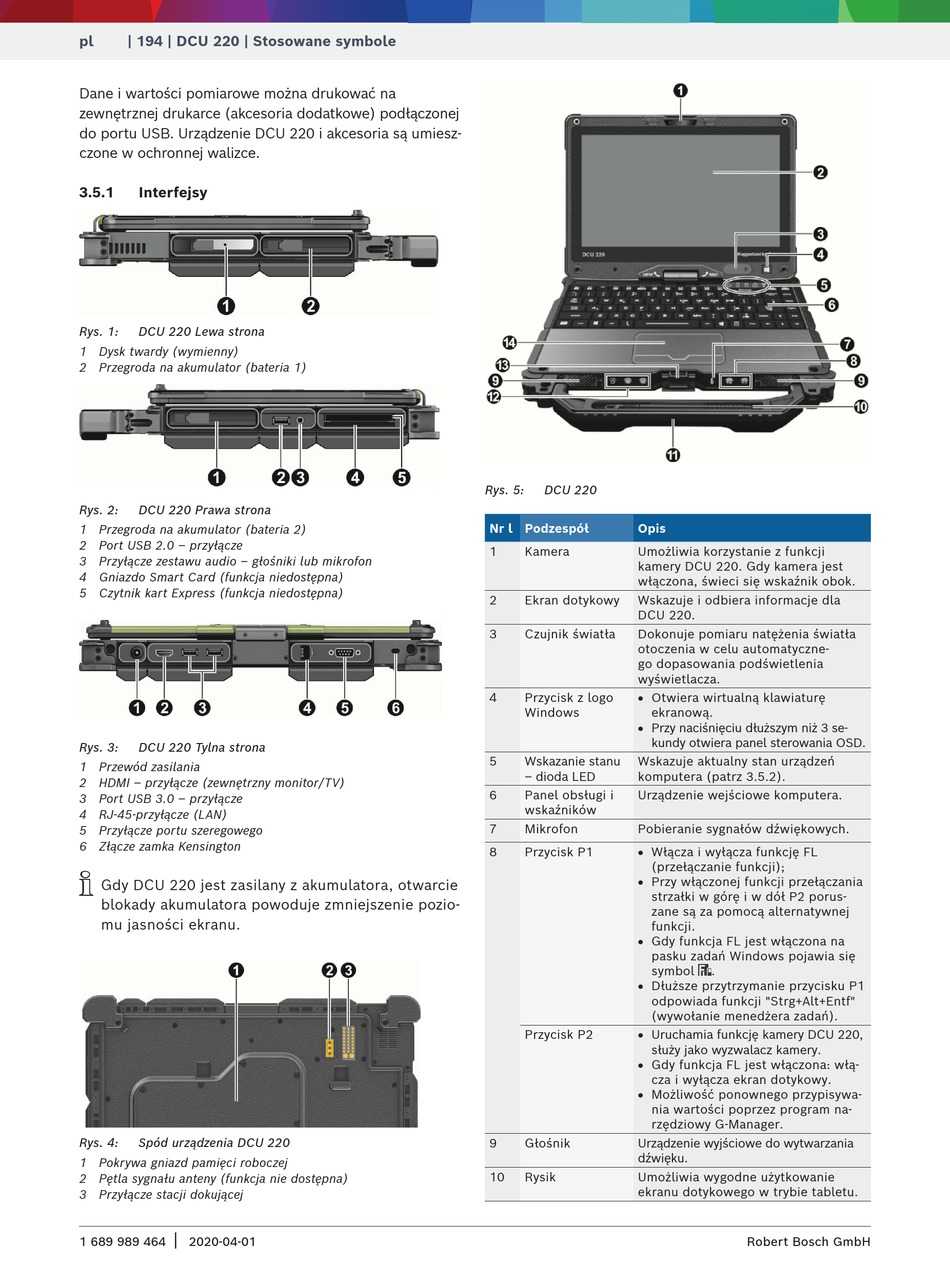

pl | 194 | DCU 220 | Stosowane symbole
Dane i wartości pomiarowe można drukować na
zewnętrznej drukarce (akcesoria dodatkowe) podłączonej
do portu USB. Urządzenie DCU 220 i akcesoria są umiesz-
czone w ochronnej walizce.
3.5.1 Interfejsy
Rys. 1: DCU 220 Lewa strona
1 Dysk twardy (wymienny)
2 Przegroda na akumulator (bateria 1)
Rys. 2: DCU 220 Prawa strona
1 Przegroda na akumulator (bateria 2)
2 Port USB 2.0 – przyłącze
3 Przyłącze zestawu audio – głośniki lub mikrofon
4 Gniazdo Smart Card (funkcja niedostępna)
5 Czytnik kart Express (funkcja niedostępna)
Rys. 3: DCU 220 Tylna strona
1 Przewód zasilania
2 HDMI – przyłącze (zewnętrzny monitor/TV)
3 Port USB 3.0 – przyłącze
4 RJ-45-przyłącze (LAN)
5 Przyłącze portu szeregowego
6 Złącze zamka Kensington
i
Gdy DCU 220 jest zasilany z akumulatora, otwarcie
blokady akumulatora powoduje zmniejszenie pozio-
mu jasności ekranu.
Rys. 4: Spód urządzenia DCU 220
1 Pokrywa gniazd pamięci roboczej
2 Pętla sygnału anteny (funkcja nie dostępna)
3 Przyłącze stacji dokującej
|
1 689 989 464 2020-04-01
Rys. 5: DCU 220
Nr l Podzespół Opis
1 Kamera Umożliwia korzystanie z funkcji
kamery DCU 220. Gdy kamera jest
włączona, świeci się wskaźnik obok.
2 Ekran dotykowy Wskazuje i odbiera informacje dla
DCU 220.
3 Czujnik światła Dokonuje pomiaru natężenia światła
otoczenia w celu automatyczne-
go dopasowania podświetlenia
wyświetlacza.
R Otwiera wirtualną klawiaturę
4 Przycisk z logo
Windows ekranową.
R Przy naciśnięciu dłuższym niż 3 se-
kundy otwiera panel sterowania OSD.
5 Wskazanie stanu Wskazuje aktualny stan urządzeń
– dioda LED komputera (patrz 3.5.2).
6 Panel obsługi i Urządzenie wejściowe komputera.
wskaźników
7 Mikrofon Pobieranie sygnałów dźwiękowych.
R Włącza i wyłącza funkcję FL
8 Przycisk P1
(przełączanie funkcji);
R Przy włączonej funkcji przełączania
strzałki w górę i w dół P2 porus-
zane są za pomocą alternatywnej
funkcji.
R Gdy funkcja FL jest włączona na
pasku zadań Windows pojawia się
symbol
R Dłuższe przytrzymanie przycisku P1
odpowiada funkcji "Strg+Alt+Entf"
(wywołanie menedżera zadań).
R Uruchamia funkcję kamery DCU 220,
Przycisk P2
służy jako wyzwalacz kamery.
R Gdy funkcja FL jest włączona: włą-
cza i wyłącza ekran dotykowy.
R Możliwość ponownego przypisywa-
nia wartości poprzez program na-
rzędziowy G-Manager.
9 Głośnik Urządzenie wyjściowe do wytwarzania
dźwięku.
10 Rysik Umożliwia wygodne użytkowanie
ekranu dotykowego w trybie tabletu.
.
