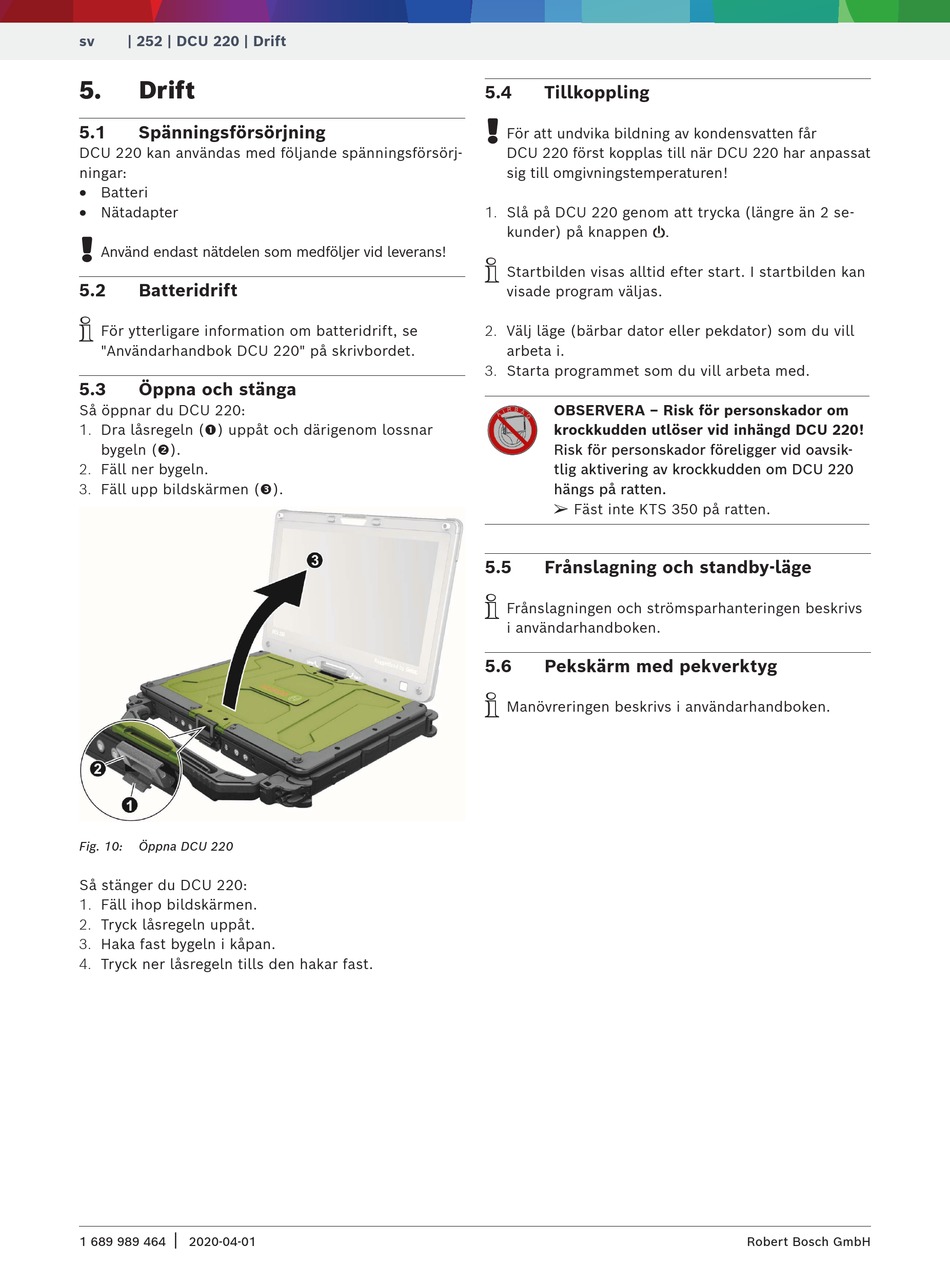

sv | 252 | DCU 220 | Drift
5. Drift
5.1 Spänningsförsörjning
DCU 220 kan användas med följande spänningsförsörj-
ningar:
R
Batteri
R
Nätadapter
!
Använd endast nätdelen som medföljer vid leverans!
5.2 Batteridrift
i
För ytterligare information om batteridrift, se
"Användarhandbok DCU 220" på skrivbordet.
5.3 Öppna och stänga
Så öppnar du DCU 220:
1. Dra låsregeln () uppåt och därigenom lossnar
bygeln ().
2. Fäll ner bygeln.
3. Fäll upp bildskärmen ().
Fig. 10: Öppna DCU 220
Så stänger du DCU 220:
1. Fäll ihop bildskärmen.
2. Tryck låsregeln uppåt.
3. Haka fast bygeln i kåpan.
4. Tryck ner låsregeln tills den hakar fast.
|
1 689 989 464 2020-04-01
5.4 Tillkoppling
!
För att undvika bildning av kondensvatten får
DCU 220 först kopplas till när DCU 220 har anpassat
sig till omgivningstemperaturen!
1. Slå på DCU 220 genom att trycka (längre än 2 se-
kunder) på knappen
i
Startbilden visas alltid efter start. I startbilden kan
visade program väljas.
2. Välj läge (bärbar dator eller pekdator) som du vill
arbeta i.
3. Starta programmet som du vill arbeta med.
OBSERVERA – Risk för personskador om
krockkudden utlöser vid inhängd DCU 220!
Risk för personskador föreligger vid oavsik-
tlig aktivering av krockkudden om DCU 220
hängs på ratten.
¶
Fäst inte KTS 350 på ratten.
5.5 Frånslagning och standby-läge
Weitergabe sowie Vervielfältigung der Zeich- i Rz 10
nungen sind nicht gestattet und müssen
streng vertraulich behandelt werden. Alle ( )
Frånslagningen och strömsparhanteringen beskrivs
Rechte sind bei ads-tec GmbH nach DIN 34. Druckdatum/ print date: 17.12.2010
strictly confidential according to DIN 34. File:Airbag Lenkrad + TT13 Doku 130
i användarhandboken.
5.6 Pekskärm med pekverktyg
i
Manövreringen beskrivs i användarhandboken.
.
