5. Bedienung
5.1

Spannungsversorgung

DCU 220 kann mit folgenden Spannungsversorgungen
betrieben werden:
R
Akku
R
Netzteil
!
Nur das im Lieferumfang beiliegende Netzteil
benutzen!
5.2

Akkubetrieb

i
Weitere Informationen zum Akkubetrieb siehe
"Benutzerhandbuch DCU 220" auf dem Desktop.
5.3 Öffnen und Schließen
DCU 220 öffnen:
1. Verschlussriegel () nach oben ziehen, dadurch
löst sich der Bügel().
2. Bügel runterklappen.
3. Bildschirm () aufklappen.

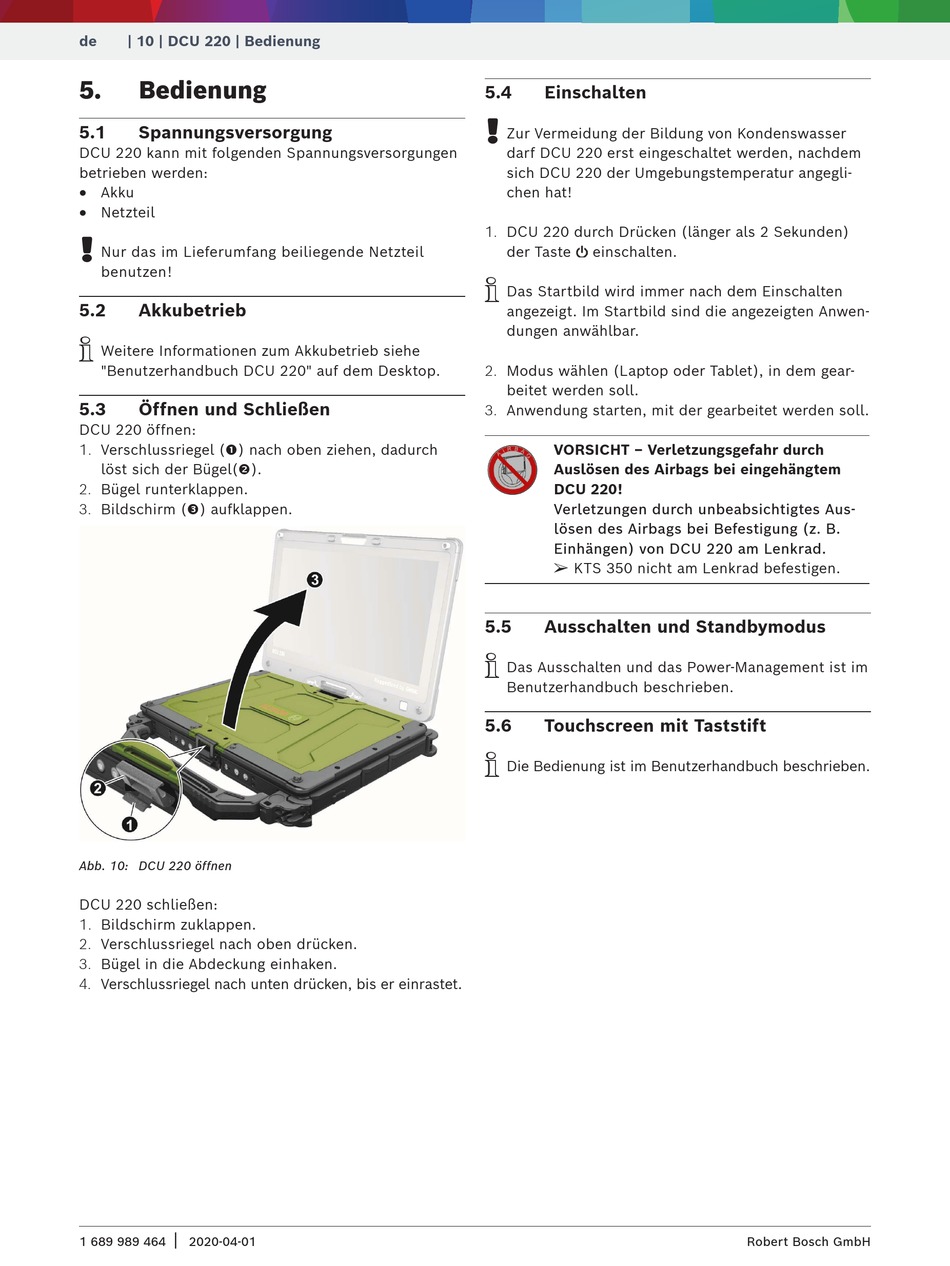

Abb. 10: DCU 220 öffnen
DCU 220 schließen:
1. Bildschirm zuklappen.
2. Verschlussriegel nach oben drücken.
3. Bügel in die Abdeckung einhaken.
4. Verschlussriegel nach unten drücken, bis er einrastet.
|
1 689 989 464 2020-04-01
5.4

Einschalten

!
Zur Vermeidung der Bildung von Kondenswasser
darf DCU 220 erst eingeschaltet werden, nachdem
sich DCU 220 der Umgebungstemperatur angegli-
chen hat!
1. DCU 220 durch Drücken (länger als 2 Sekunden)
der Taste einschalten.
i
Das Startbild wird immer nach dem Einschalten
angezeigt. Im Startbild sind die angezeigten Anwen-
dungen anwählbar.
2. Modus wählen (Laptop oder Tablet), in dem gear-
beitet werden soll.
3. Anwendung starten, mit der gearbeitet werden soll.
VORSICHT – Verletzungsgefahr durch
Auslösen des Airbags bei eingehängtem
DCU 220!
Verletzungen durch unbeabsichtigtes Aus-
lösen des Airbags bei Befestigung (z. B.
Einhängen) von DCU 220 am Lenkrad.
¶
KTS 350 nicht am Lenkrad befestigen.
5.5

Ausschalten und Standbymodus

Weitergabe sowie Vervielfältigung der Zeich- Rz 10
nungen sind nicht gestattet und müssen
( )
streng vertraulich behandelt werden. Alle
Rechte sind bei ads-tec GmbH nach DIN 34. Druckdatum/ print date: 17.12.2010
strictly confidential according to DIN 34. File:Airbag Lenkrad + TT13 Doku 130
i
Das Ausschalten und das Power-Management ist im
Benutzerhandbuch beschrieben.
5.6 Touchscreen mit Taststift
i
Die Bedienung ist im Benutzerhandbuch beschrieben.
Robert Bosch GmbH
