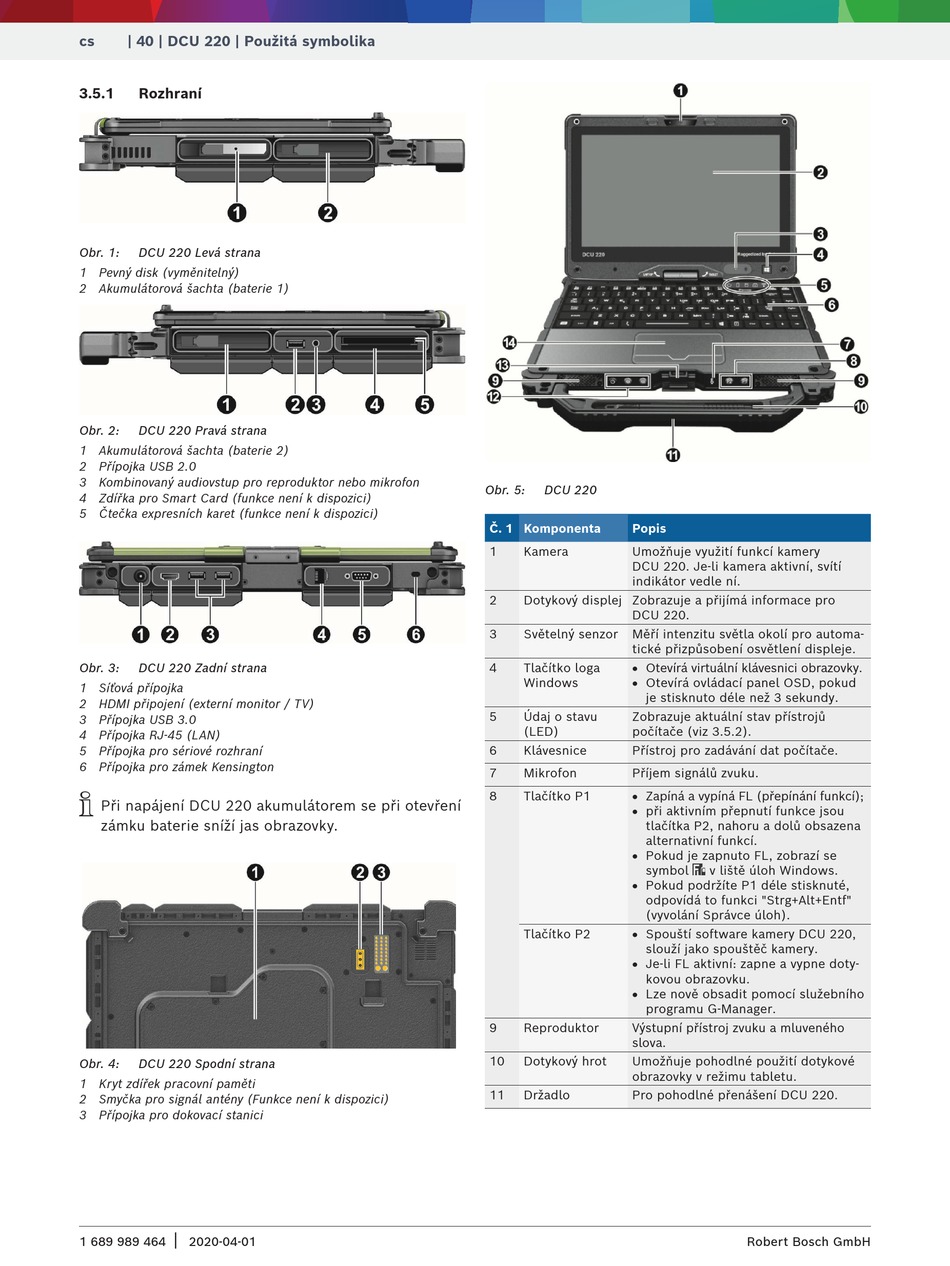

cs | 40 | DCU 220 | Použitá symbolika
3.5.1 Rozhraní
Obr. 1: DCU 220 Levá strana
1 Pevný disk (vyměnitelný)
2 Akumulátorová šachta (baterie 1)
Obr. 2: DCU 220 Pravá strana
1 Akumulátorová šachta (baterie 2)
2 Přípojka USB 2.0
3 Kombinovaný audiovstup pro reproduktor nebo mikrofon
4 Zdířka pro Smart Card (funkce není k dispozici)
5 Čtečka expresních karet (funkce není k dispozici)
Obr. 3: DCU 220 Zadní strana
1 Síťová přípojka
2 HDMI připojení (externí monitor / TV)
3 Přípojka USB 3.0
4 Přípojka RJ-45 (LAN)
5 Přípojka pro sériové rozhraní
6 Přípojka pro zámek Kensington
i
Při napájení DCU 220 akumulátorem se při otevření
zámku baterie sníží jas obrazovky.
Obr. 4: DCU 220 Spodní strana
1 Kryt zdířek pracovní paměti
2 Smyčka pro signál antény (Funkce není k dispozici)
3 Přípojka pro dokovací stanici
|
1 689 989 464 2020-04-01
Obr. 5: DCU 220
Č. 1 Komponenta Popis
1 Kamera Umožňuje využití funkcí kamery
DCU 220. Je-li kamera aktivní, svítí
indikátor vedle ní.
2 Dotykový displej Zobrazuje a přijímá informace pro
DCU 220.
3 Světelný senzor Měří intenzitu světla okolí pro automa-
tické přizpůsobení osvětlení displeje.
R Otevírá virtuální klávesnici obrazovky.
4 Tlačítko loga
R Otevírá ovládací panel OSD, pokud
Windows
je stisknuto déle než 3 sekundy.
5 Údaj o stavu Zobrazuje aktuální stav přístrojů
(LED) počítače (viz 3.5.2).
6 Klávesnice Přístroj pro zadávání dat počítače.
7 Mikrofon Příjem signálů zvuku.
R Zapíná a vypíná FL (přepínání funkcí);
8 Tlačítko P1
R při aktivním přepnutí funkce jsou
tlačítka P2, nahoru a dolů obsazena
alternativní funkcí.
R Pokud je zapnuto FL, zobrazí se
symbol
R Pokud podržíte P1 déle stisknuté,
odpovídá to funkci "Strg+Alt+Entf"
(vyvolání Správce úloh).
R Spouští software kamery DCU 220,
Tlačítko P2
slouží jako spouštěč kamery.
R Je-li FL aktivní: zapne a vypne doty-
kovou obrazovku.
R Lze nově obsadit pomocí služebního
programu G-Manager.
9 Reproduktor Výstupní přístroj zvuku a mluveného
slova.
10 Dotykový hrot Umožňuje pohodlné použití dotykové
obrazovky v režimu tabletu.
11 Držadlo Pro pohodlné přenášení DCU 220.
v liště úloh Windows.
