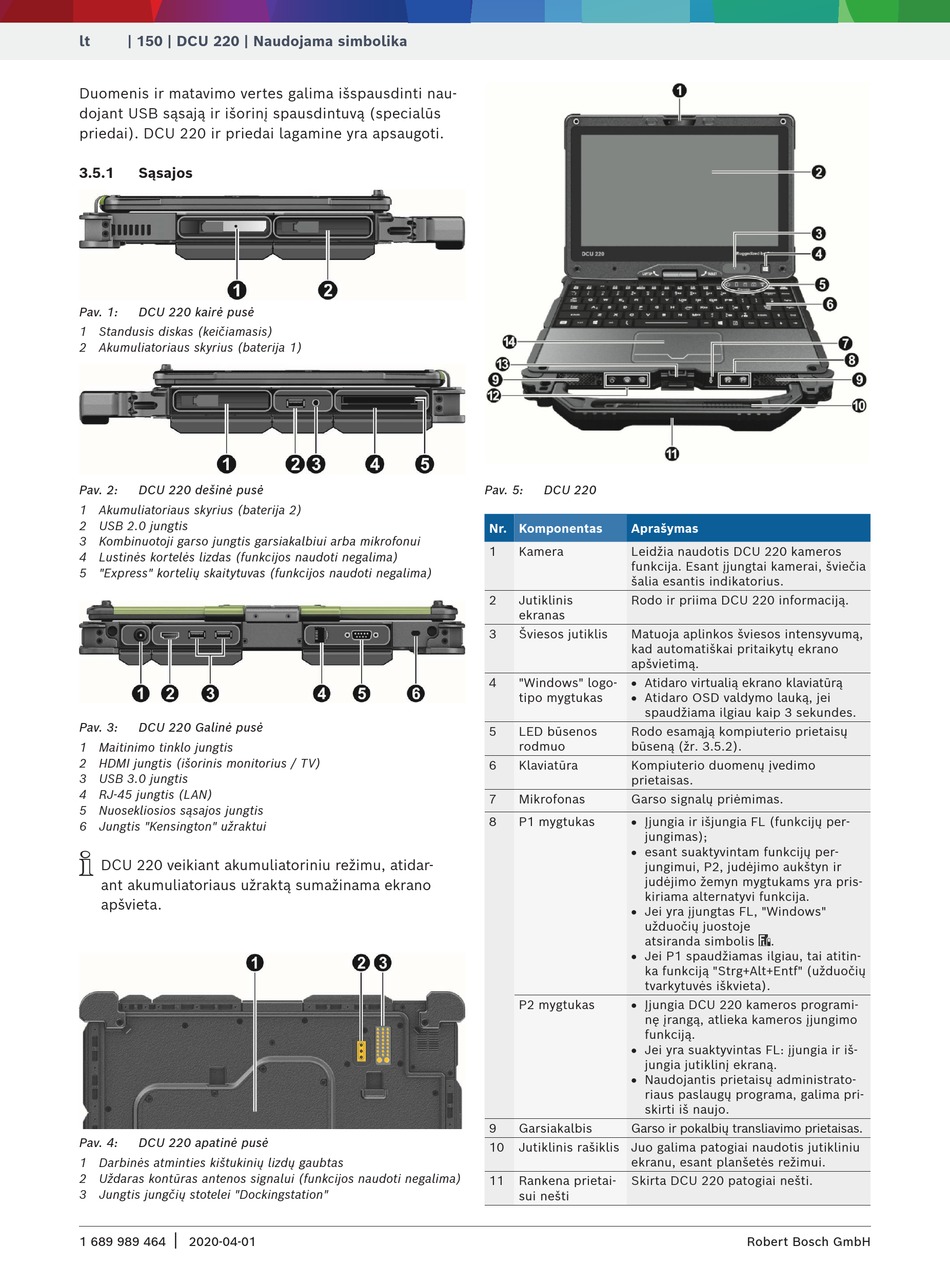

lt | 150 | DCU 220 | Naudojama simbolika
Duomenis ir matavimo vertes galima išspausdinti nau-
dojant USB sąsają ir išorinį spausdintuvą (specialūs
priedai). DCU 220 ir priedai lagamine yra apsaugoti.
3.5.1 Sąsajos
Pav. 1: DCU 220 kairė pusė
1 Standusis diskas (keičiamasis)
2 Akumuliatoriaus skyrius (baterija 1)
Pav. 2: DCU 220 dešinė pusė
1 Akumuliatoriaus skyrius (baterija 2)
2 USB 2.0 jungtis
3 Kombinuotoji garso jungtis garsiakalbiui arba mikrofonui
4 Lustinės kortelės lizdas (funkcijos naudoti negalima)
5 "Express" kortelių skaitytuvas (funkcijos naudoti negalima)
Pav. 3: DCU 220 Galinė pusė
1 Maitinimo tinklo jungtis
2 HDMI jungtis (išorinis monitorius / TV)
3 USB 3.0 jungtis
4 RJ-45 jungtis (LAN)
5 Nuosekliosios sąsajos jungtis
6 Jungtis "Kensington" užraktui
i
DCU 220 veikiant akumuliatoriniu režimu, atidar-
ant akumuliatoriaus užraktą sumažinama ekrano
apšvieta.
Pav. 4: DCU 220 apatinė pusė
1 Darbinės atminties kištukinių lizdų gaubtas
2 Uždaras kontūras antenos signalui (funkcijos naudoti negalima)
3 Jungtis jungčių stotelei "Dockingstation"
|
1 689 989 464 2020-04-01
Pav. 5: DCU 220
Nr. Komponentas Aprašymas
1 Kamera Leidžia naudotis DCU 220 kameros
funkcija. Esant įjungtai kamerai, šviečia
šalia esantis indikatorius.
2 Jutiklinis Rodo ir priima DCU 220 informaciją.
ekranas
3 Šviesos jutiklis Matuoja aplinkos šviesos intensyvumą,
kad automatiškai pritaikytų ekrano
apšvietimą.
R Atidaro virtualią ekrano klaviatūrą
4 "Windows" logo-
R Atidaro OSD valdymo lauką, jei
tipo mygtukas
spaudžiama ilgiau kaip 3 sekundes.
5 LED būsenos Rodo esamąją kompiuterio prietaisų
rodmuo būseną (žr. 3.5.2).
6 Klaviatūra Kompiuterio duomenų įvedimo
prietaisas.
7 Mikrofonas Garso signalų priėmimas.
R Įjungia ir išjungia FL (funkcijų per-
8 P1 mygtukas
jungimas);
R esant suaktyvintam funkcijų per-
jungimui, P2, judėjimo aukštyn ir
judėjimo žemyn mygtukams yra pris-
kiriama alternatyvi funkcija.
R Jei yra įjungtas FL, "Windows"
užduočių juostoje
atsiranda simbolis
R Jei P1 spaudžiamas ilgiau, tai atitin-
ka funkciją "Strg+Alt+Entf" (užduočių
tvarkytuvės iškvieta).
R Įjungia DCU 220 kameros programi-
P2 mygtukas
nę įrangą, atlieka kameros įjungimo
funkciją.
R Jei yra suaktyvintas FL: įjungia ir iš-
jungia jutiklinį ekraną.
R Naudojantis prietaisų administrato-
riaus paslaugų programa, galima pri-
skirti iš naujo.
9 Garsiakalbis Garso ir pokalbių transliavimo prietaisas.
10 Jutiklinis rašiklis Juo galima patogiai naudotis jutikliniu
ekranu, esant planšetės režimui.
11 Rankena prietai- Skirta DCU 220 patogiai nešti.
sui nešti
.
