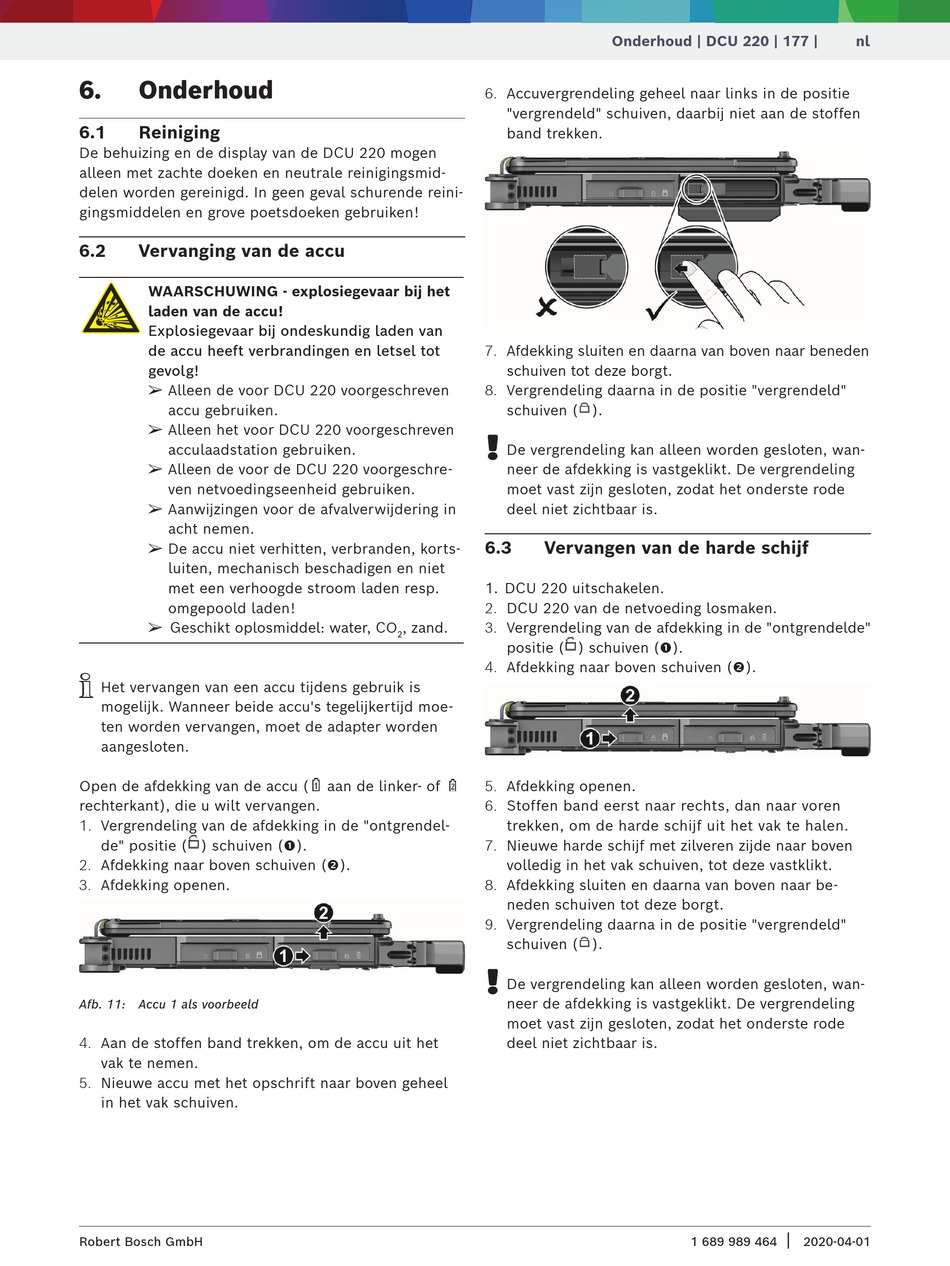

6. Onderhoud
6.1 Reiniging
De behuizing en de display van de DCU 220 mogen
alleen met zachte doeken en neutrale reinigingsmid-
delen worden gereinigd. In geen geval schurende reini-
gingsmiddelen en grove poetsdoeken gebruiken!
6.2 Vervanging van de accu
WAARSCHUWING - explosiegevaar bij het
laden van de accu!
Explosiegevaar bij ondeskundig laden van
de accu heeft verbrandingen en letsel tot
gevolg!
¶
Alleen de voor DCU 220 voorgeschreven
accu gebruiken.
¶
Alleen het voor DCU 220 voorgeschreven
acculaadstation gebruiken.
¶
Alleen de voor de DCU 220 voorgeschre-
ven netvoedingseenheid gebruiken.
¶
Aanwijzingen voor de afvalverwijdering in
acht nemen.
¶
De accu niet verhitten, verbranden, korts-
luiten, mechanisch beschadigen en niet
met een verhoogde stroom laden resp.
omgepoold laden!
¶
Geschikt oplosmiddel: water, CO
i
Het vervangen van een accu tijdens gebruik is
mogelijk. Wanneer beide accu's tegelijkertijd moe-
ten worden vervangen, moet de adapter worden
aangesloten.
Open de afdekking van de accu (
rechterkant), die u wilt vervangen.
1. Vergrendeling van de afdekking in de "ontgrendel-
de" positie ( ) schuiven ().
2. Afdekking naar boven schuiven ().
3. Afdekking openen.
Afb. 11: Accu 1 als voorbeeld
4. Aan de stoffen band trekken, om de accu uit het
vak te nemen.
5. Nieuwe accu met het opschrift naar boven geheel
in het vak schuiven.
Robert Bosch GmbH
6. Accuvergrendeling geheel naar links in de positie
"vergrendeld" schuiven, daarbij niet aan de stoffen
band trekken.
7. Afdekking sluiten en daarna van boven naar beneden
schuiven tot deze borgt.
8. Vergrendeling daarna in de positie "vergrendeld"
schuiven ( ).
!
De vergrendeling kan alleen worden gesloten, wan-
neer de afdekking is vastgeklikt. De vergrendeling
moet vast zijn gesloten, zodat het onderste rode
deel niet zichtbaar is.
6.3
1. DCU 220 uitschakelen.
2. DCU 220 van de netvoeding losmaken.
, zand. 3. Vergrendeling van de afdekking in de "ontgrendelde"
2
positie ( ) schuiven ().
4. Afdekking naar boven schuiven ().
aan de linker- of 5. Afdekking openen.
6. Stoffen band eerst naar rechts, dan naar voren
trekken, om de harde schijf uit het vak te halen.
7. Nieuwe harde schijf met zilveren zijde naar boven
volledig in het vak schuiven, tot deze vastklikt.
8. Afdekking sluiten en daarna van boven naar be-
neden schuiven tot deze borgt.
9. Vergrendeling daarna in de positie "vergrendeld"
schuiven ( ).
!
De vergrendeling kan alleen worden gesloten, wan-
neer de afdekking is vastgeklikt. De vergrendeling
moet vast zijn gesloten, zodat het onderste rode
deel niet zichtbaar is.
