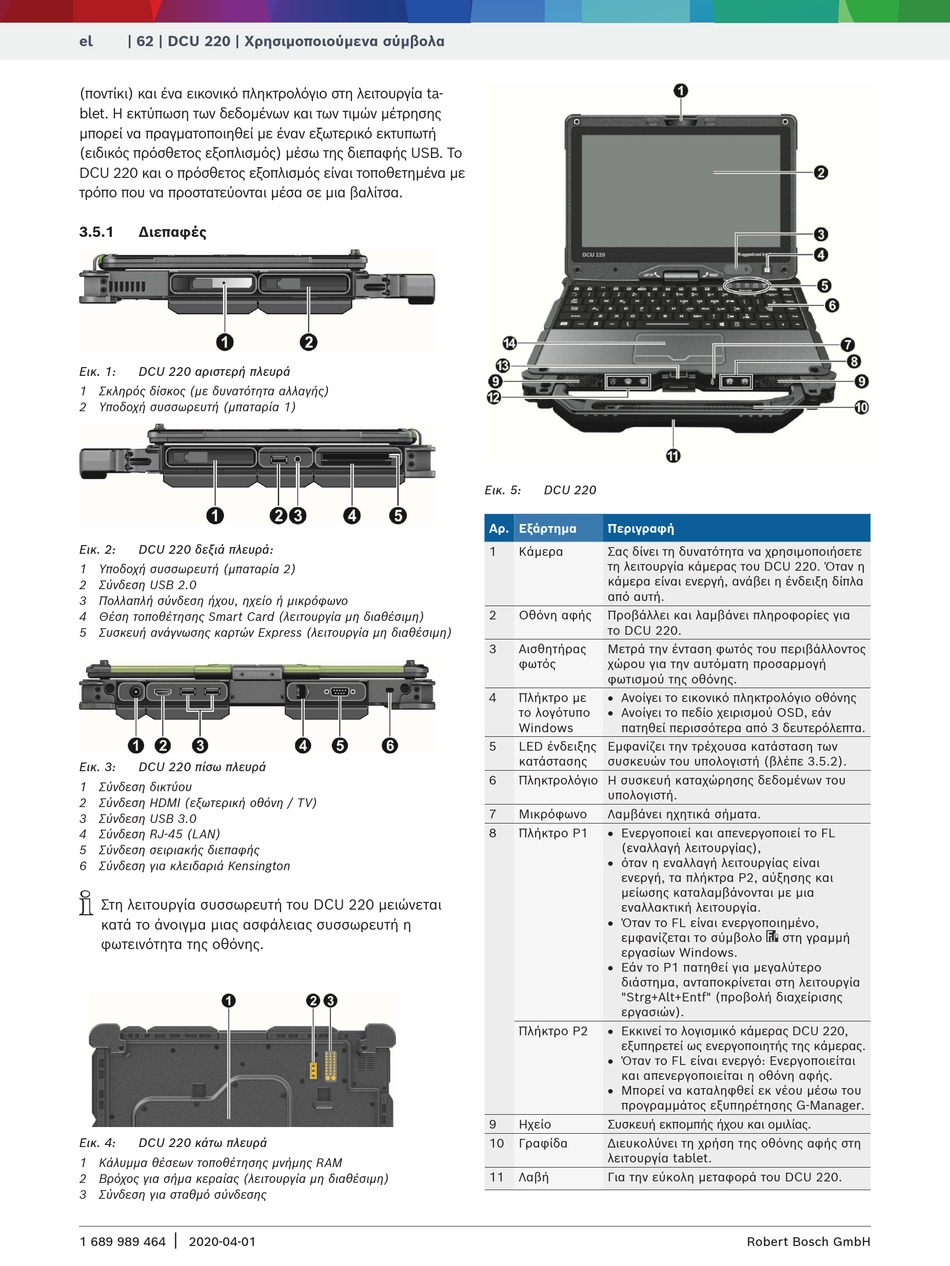

el | 62 | DCU 220 | Χρησιμοποιούμενα σύμβολα
(ποντίκι) και ένα εικονικό πληκτρολόγιο στη λειτουργία ta-
blet. Η εκτύπωση των δεδομένων και των τιμών μέτρησης
μπορεί να πραγματοποιηθεί με έναν εξωτερικό εκτυπωτή
(ειδικός πρόσθετος εξοπλισμός) μέσω της διεπαφής USB. To
DCU 220 και ο πρόσθετος εξοπλισμός είναι τοποθετημένα με
τρόπο που να προστατεύονται μέσα σε μια βαλίτσα.
3.5.1 Διεπαφές
Εικ. 1: DCU 220 αριστερή πλευρά
1 Σκληρός δίσκος (με δυνατότητα αλλαγής)
2 Υποδοχή συσσωρευτή (μπαταρία 1)
Εικ. 2: DCU 220 δεξιά πλευρά:
1 Υποδοχή συσσωρευτή (μπαταρία 2)
2 Σύνδεση USB 2.0
3 Πολλαπλή σύνδεση ήχου, ηχείο ή μικρόφωνο
4 Θέση τοποθέτησης Smart Card (λειτουργία μη διαθέσιμη)
5 Συσκευή ανάγνωσης καρτών Express (λειτουργία μη διαθέσιμη)
Εικ. 3: DCU 220 πίσω πλευρά
1 Σύνδεση δικτύου
2 Σύνδεση HDMI (εξωτερική οθόνη / TV)
3 Σύνδεση USB 3.0
4 Σύνδεση RJ-45 (LAN)
5 Σύνδεση σειριακής διεπαφής
6 Σύνδεση για κλειδαριά Kensington
i
Στη λειτουργία συσσωρευτή του DCU 220 μειώνεται
κατά το άνοιγμα μιας ασφάλειας συσσωρευτή η
φωτεινότητα της οθόνης.
Εικ. 4: DCU 220 κάτω πλευρά
1 Κάλυμμα θέσεων τοποθέτησης μνήμης RAM
2 Βρόχος για σήμα κεραίας (λειτουργία μη διαθέσιμη)
3 Σύνδεση για σταθμό σύνδεσης
|
1 689 989 464 2020-04-01
Εικ. 5: DCU 220
Αρ. Εξάρτημα Περιγραφή
1 Κάμερα Σας δίνει τη δυνατότητα να χρησιμοποιήσετε
τη λειτουργία κάμερας του DCU 220. Όταν η
κάμερα είναι ενεργή, ανάβει η ένδειξη δίπλα
από αυτή.
2 Οθόνη αφής Προβάλλει και λαμβάνει πληροφορίες για
το DCU 220.
3 Αισθητήρας Μετρά την ένταση φωτός του περιβάλλοντος
φωτός χώρου για την αυτόματη προσαρμογή
φωτισμού της οθόνης.
R Ανοίγει το εικονικό πληκτρολόγιο οθόνης
4 Πλήκτρο με
R Ανοίγει το πεδίο χειρισμού OSD, εάν
το λογότυπο
Windows πατηθεί περισσότερα από 3 δευτερόλεπτα.
5 LED ένδειξης Εμφανίζει την τρέχουσα κατάσταση των
κατάστασης συσκευών του υπολογιστή (βλέπε 3.5.2).
6 Πληκτρολόγιο Η συσκευή καταχώρησης δεδομένων του
υπολογιστή.
7 Μικρόφωνο Λαμβάνει ηχητικά σήματα.
R Ενεργοποιεί και απενεργοποιεί το FL
8 Πλήκτρο P1
(εναλλαγή λειτουργίας),
R όταν η εναλλαγή λειτουργίας είναι
ενεργή, τα πλήκτρα P2, αύξησης και
μείωσης καταλαμβάνονται με μια
εναλλακτική λειτουργία.
R Όταν το FL είναι ενεργοποιημένο,
εμφανίζεται το σύμβολο
εργασίων Windows.
R Εάν το P1 πατηθεί για μεγαλύτερο
διάστημα, ανταποκρίνεται στη λειτουργία
"Strg+Alt+Entf" (προβολή διαχείρισης
εργασιών).
R Εκκινεί το λογισμικό κάμερας DCU 220,
Πλήκτρο P2
εξυπηρετεί ως ενεργοποιητής της κάμερας.
R Όταν το FL είναι ενεργό: Ενεργοποιείται
και απενεργοποιείται η οθόνη αφής.
R Μπορεί να καταληφθεί εκ νέου μέσω του
προγραμμάτος εξυπηρέτησης G-Manager.
9 Ηχείο Συσκευή εκπομπής ήχου και ομιλίας.
10 Γραφίδα Διευκολύνει τη χρήση της οθόνης αφής στη
λειτουργία tablet.
11 Λαβή Για την εύκολη μεταφορά του DCU 220.
στη γραμμή
