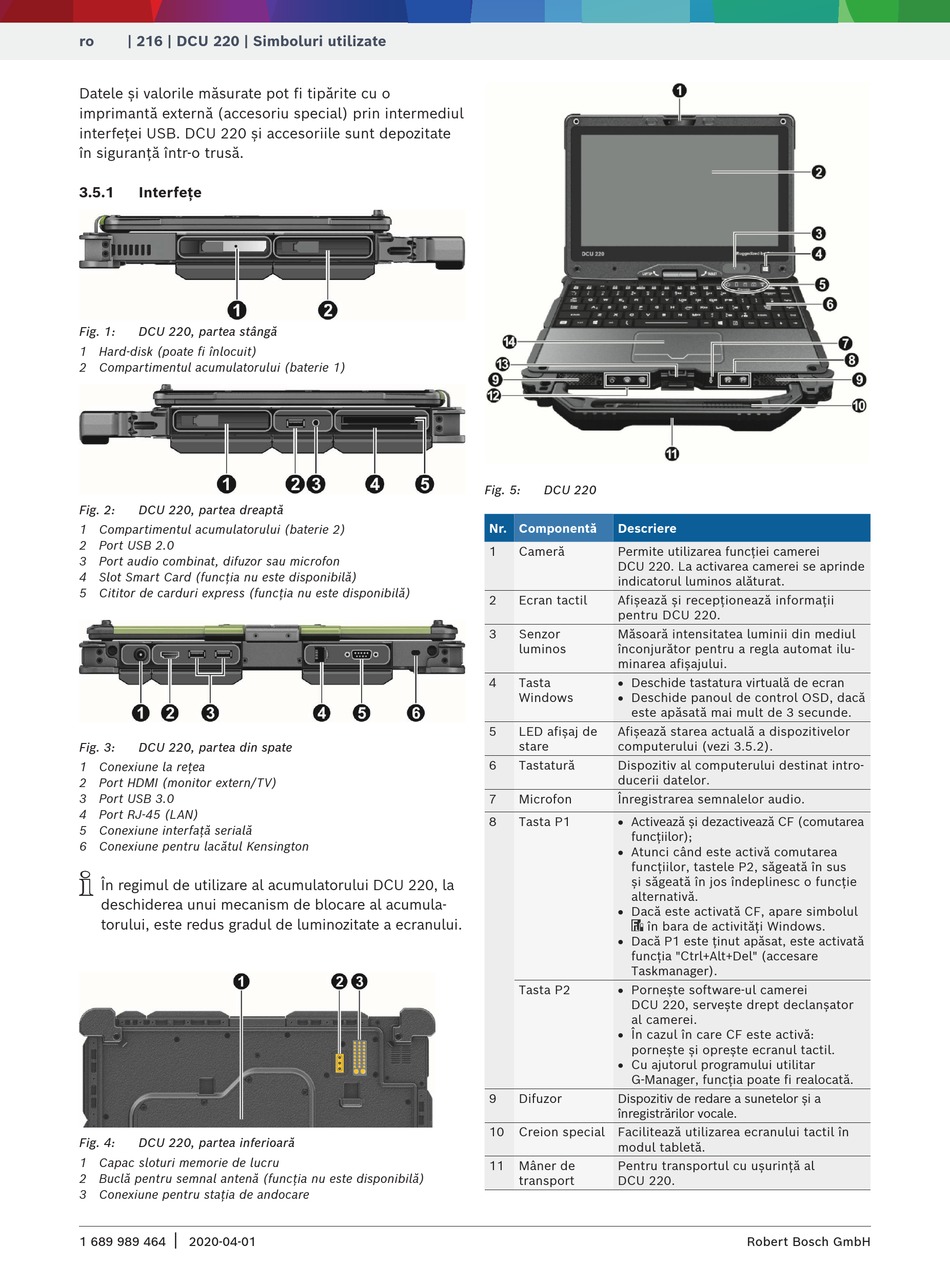

ro | 216 | DCU 220 | Simboluri utilizate
Datele și valorile măsurate pot fi tipărite cu o
imprimantă externă (accesoriu special) prin intermediul
interfeței USB. DCU 220 și accesoriile sunt depozitate
în siguranță într-o trusă.
3.5.1 Interfețe
Fig. 1: DCU 220, partea stângă
1 Hard-disk (poate fi înlocuit)
2 Compartimentul acumulatorului (baterie 1)
Fig. 2: DCU 220, partea dreaptă
1 Compartimentul acumulatorului (baterie 2)
2 Port USB 2.0
3 Port audio combinat, difuzor sau microfon
4 Slot Smart Card (funcția nu este disponibilă)
5 Cititor de carduri express (funcția nu este disponibilă)
Fig. 3: DCU 220, partea din spate
1 Conexiune la rețea
2 Port HDMI (monitor extern/TV)
3 Port USB 3.0
4 Port RJ-45 (LAN)
5 Conexiune interfață serială
6 Conexiune pentru lacătul Kensington
i
În regimul de utilizare al acumulatorului DCU 220, la
deschiderea unui mecanism de blocare al acumula-
torului, este redus gradul de luminozitate a ecranului.
Fig. 4: DCU 220, partea inferioară
1 Capac sloturi memorie de lucru
2 Buclă pentru semnal antenă (funcția nu este disponibilă)
3 Conexiune pentru stația de andocare
|
1 689 989 464 2020-04-01
Fig. 5: DCU 220
Nr. Componentă Descriere
1 Cameră Permite utilizarea funcției camerei
DCU 220. La activarea camerei se aprinde
indicatorul luminos alăturat.
2 Ecran tactil Afișează și recepționează informații
pentru DCU 220.
3 Senzor Măsoară intensitatea luminii din mediul
luminos înconjurător pentru a regla automat ilu-
minarea afișajului.
R Deschide tastatura virtuală de ecran
4 Tasta
R Deschide panoul de control OSD, dacă
Windows
este apăsată mai mult de 3 secunde.
5 LED afișaj de Afișează starea actuală a dispozitivelor
stare computerului (vezi 3.5.2).
6 Tastatură Dispozitiv al computerului destinat intro-
ducerii datelor.
7 Microfon Înregistrarea semnalelor audio.
R Activează și dezactivează CF (comutarea
8 Tasta P1
funcțiilor);
R Atunci când este activă comutarea
funcțiilor, tastele P2, săgeată în sus
și săgeată în jos îndeplinesc o funcție
alternativă.
R Dacă este activată CF, apare simbolul
în bara de activități Windows.
R Dacă P1 este ținut apăsat, este activată
funcția "Ctrl+Alt+Del" (accesare
Taskmanager).
R Pornește software-ul camerei
Tasta P2
DCU 220, servește drept declanșator
al camerei.
R În cazul în care CF este activă:
pornește și oprește ecranul tactil.
R Cu ajutorul programului utilitar
G-Manager, funcția poate fi realocată.
9 Difuzor Dispozitiv de redare a sunetelor și a
înregistrărilor vocale.
10 Creion special Facilitează utilizarea ecranului tactil în
modul tabletă.
11 Mâner de Pentru transportul cu ușurință al
transport DCU 220.
