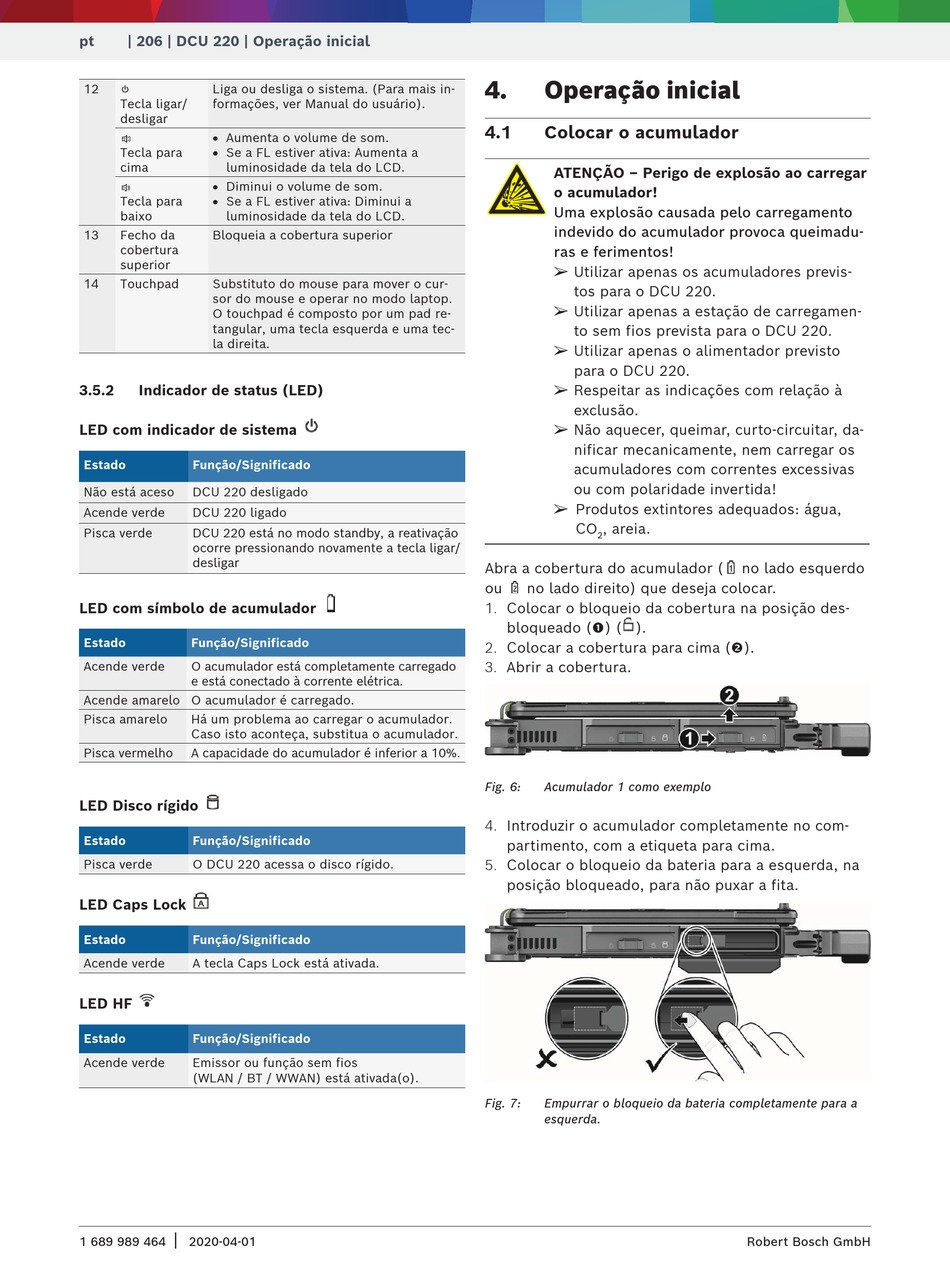

pt | 206 | DCU 220 | Operação inicial
12 Liga ou desliga o sistema. (Para mais in-
Tecla ligar/ formações, ver Manual do usuário).
desligar
R Aumenta o volume de som.
R Se a FL estiver ativa: Aumenta a
Tecla para
cima luminosidade da tela do LCD.
R Diminui o volume de som.
R Se a FL estiver ativa: Diminui a
Tecla para
baixo luminosidade da tela do LCD.
13 Fecho da Bloqueia a cobertura superior
cobertura
superior
14 Touchpad Substituto do mouse para mover o cur-
sor do mouse e operar no modo laptop.
O touchpad é composto por um pad re-
tangular, uma tecla esquerda e uma tec-
la direita.
3.5.2 Indicador de status (LED)
LED com indicador de sistema
Estado Função/Significado
Não está aceso DCU 220 desligado
Acende verde DCU 220 ligado
Pisca verde DCU 220 está no modo standby, a reativação
ocorre pressionando novamente a tecla ligar/
desligar
LED com símbolo de acumulador
Estado Função/Significado
Acende verde O acumulador está completamente carregado
e está conectado à corrente elétrica.
Acende amarelo O acumulador é carregado.
Pisca amarelo Há um problema ao carregar o acumulador.
Caso isto aconteça, substitua o acumulador.
Pisca vermelho A capacidade do acumulador é inferior a 10%.
LED Disco rígido
Estado Função/Significado
Pisca verde O DCU 220 acessa o disco rígido.
LED Caps Lock
Estado Função/Significado
Acende verde A tecla Caps Lock está ativada.
LED HF
Estado Função/Significado
Acende verde Emissor ou função sem fios
(WLAN / BT / WWAN) está ativada(o).
|
1 689 989 464 2020-04-01
4. Operação inicial
4.1 Colocar o acumulador
ATENÇÃO – Perigo de explosão ao carregar
o acumulador!
Uma explosão causada pelo carregamento
indevido do acumulador provoca queimadu-
ras e ferimentos!
¶
Utilizar apenas os acumuladores previs-
tos para o DCU 220.
¶
Utilizar apenas a estação de carregamen-
to sem fios prevista para o DCU 220.
¶
Utilizar apenas o alimentador previsto
para o DCU 220.
¶
Respeitar as indicações com relação à
exclusão.
¶
Não aquecer, queimar, curto-circuitar, da-
nificar mecanicamente, nem carregar os
acumuladores com correntes excessivas
ou com polaridade invertida!
¶
Produtos extintores adequados: água,
CO , areia.
2
Abra a cobertura do acumulador (
ou no lado direito) que deseja colocar.
1. Colocar o bloqueio da cobertura na posição des-
bloqueado () ( ).
2. Colocar a cobertura para cima ().
3. Abrir a cobertura.
Fig. 6: Acumulador 1 como exemplo
4. Introduzir o acumulador completamente no com-
partimento, com a etiqueta para cima.
5. Colocar o bloqueio da bateria para a esquerda, na
posição bloqueado, para não puxar a fita.
Fig. 7: Empurrar o bloqueio da bateria completamente para a
esquerda.
no lado esquerdo
