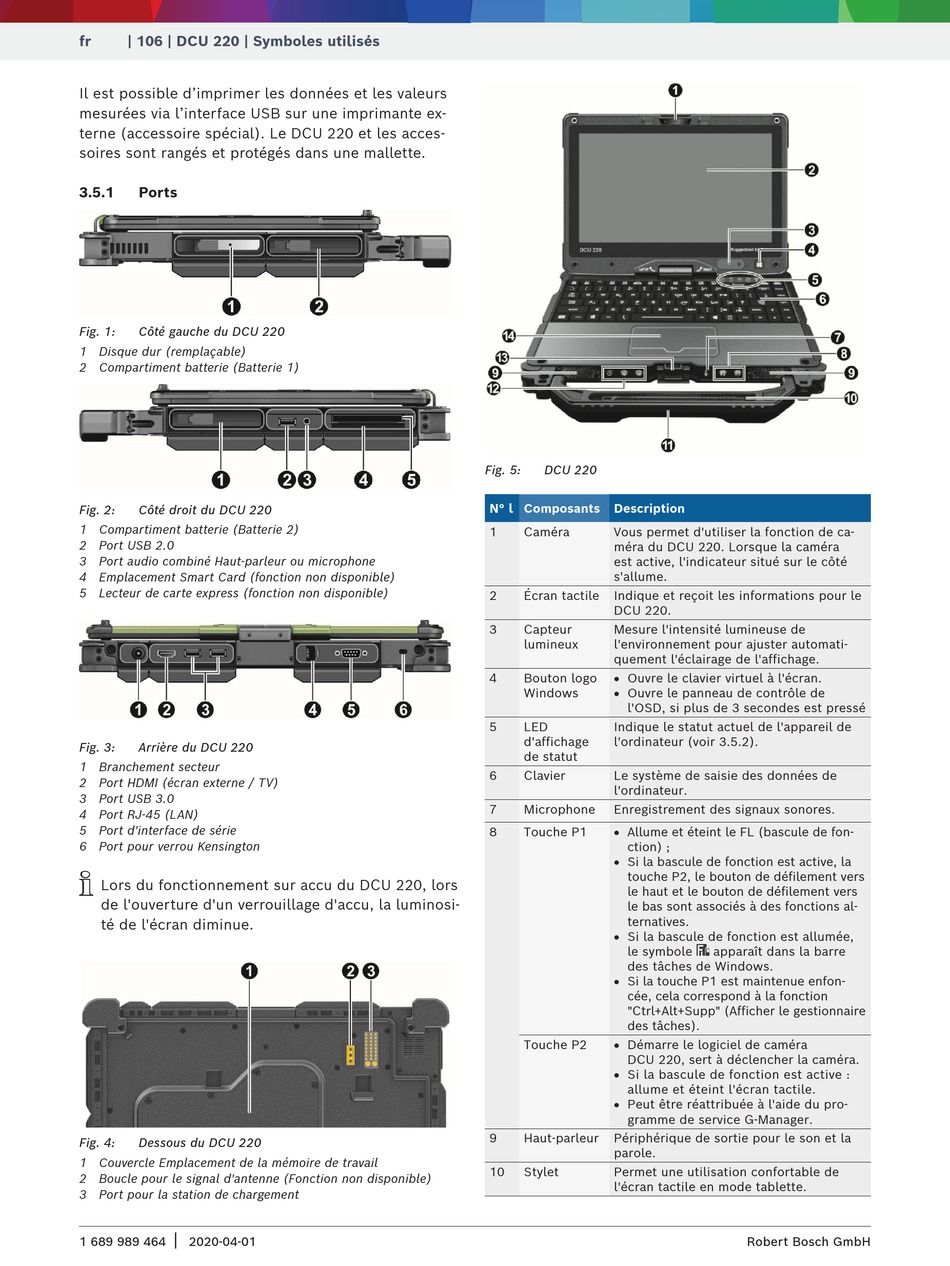

Ports

Fig. 1: Côté gauche du DCU 220
1 Disque dur (remplaçable)
2 Compartiment batterie (Batterie 1)
Fig. 2: Côté droit du DCU 220
1 Compartiment batterie (Batterie 2)
2 Port USB 2.0
3 Port audio combiné Haut-parleur ou microphone
4 Emplacement Smart Card (fonction non disponible)
5 Lecteur de carte express (fonction non disponible)
Fig. 3: Arrière du DCU 220
1 Branchement secteur
2 Port HDMI (écran externe / TV)
3 Port USB 3.0
4 Port RJ-45 (LAN)
5 Port d'interface de série
6 Port pour verrou Kensington
i
Lors du fonctionnement sur accu du DCU 220, lors
de l'ouverture d'un verrouillage d'accu, la luminosi-
té de l'écran diminue.
Fig. 4: Dessous du DCU 220
1 Couvercle Emplacement de la mémoire de travail
2 Boucle pour le signal d'antenne (Fonction non disponible)
3 Port pour la station de chargement
|
1 689 989 464 2020-04-01
Fig. 5: DCU 220
N° l Composants Description
1 Caméra Vous permet d'utiliser la fonction de ca-
méra du DCU 220. Lorsque la caméra
est active, l'indicateur situé sur le côté
s'allume.
2 Écran tactile Indique et reçoit les informations pour le
DCU 220.
3 Capteur Mesure l'intensité lumineuse de
lumineux l'environnement pour ajuster automati-
quement l'éclairage de l'affichage.
R Ouvre le clavier virtuel à l'écran.
4 Bouton logo
R Ouvre le panneau de contrôle de
Windows
l'OSD, si plus de 3 secondes est pressé
5 LED Indique le statut actuel de l'appareil de
d'affichage l'ordinateur (voir 3.5.2).
de statut
6 Clavier Le système de saisie des données de
l'ordinateur.
7 Microphone Enregistrement des signaux sonores.
R Allume et éteint le FL (bascule de fon-
8 Touche P1
ction) ;
R Si la bascule de fonction est active, la
touche P2, le bouton de défilement vers
le haut et le bouton de défilement vers
le bas sont associés à des fonctions al-
ternatives.
R Si la bascule de fonction est allumée,
le symbole
des tâches de Windows.
R Si la touche P1 est maintenue enfon-
cée, cela correspond à la fonction
"Ctrl+Alt+Supp" (Afficher le gestionnaire
des tâches).
R Démarre le logiciel de caméra
Touche P2
DCU 220, sert à déclencher la caméra.
R Si la bascule de fonction est active :
allume et éteint l'écran tactile.
R Peut être réattribuée à l'aide du pro-
gramme de service G-Manager.
9 Haut-parleur Périphérique de sortie pour le son et la
parole.
10 Stylet Permet une utilisation confortable de
l'écran tactile en mode tablette.
apparaît dans la barre
