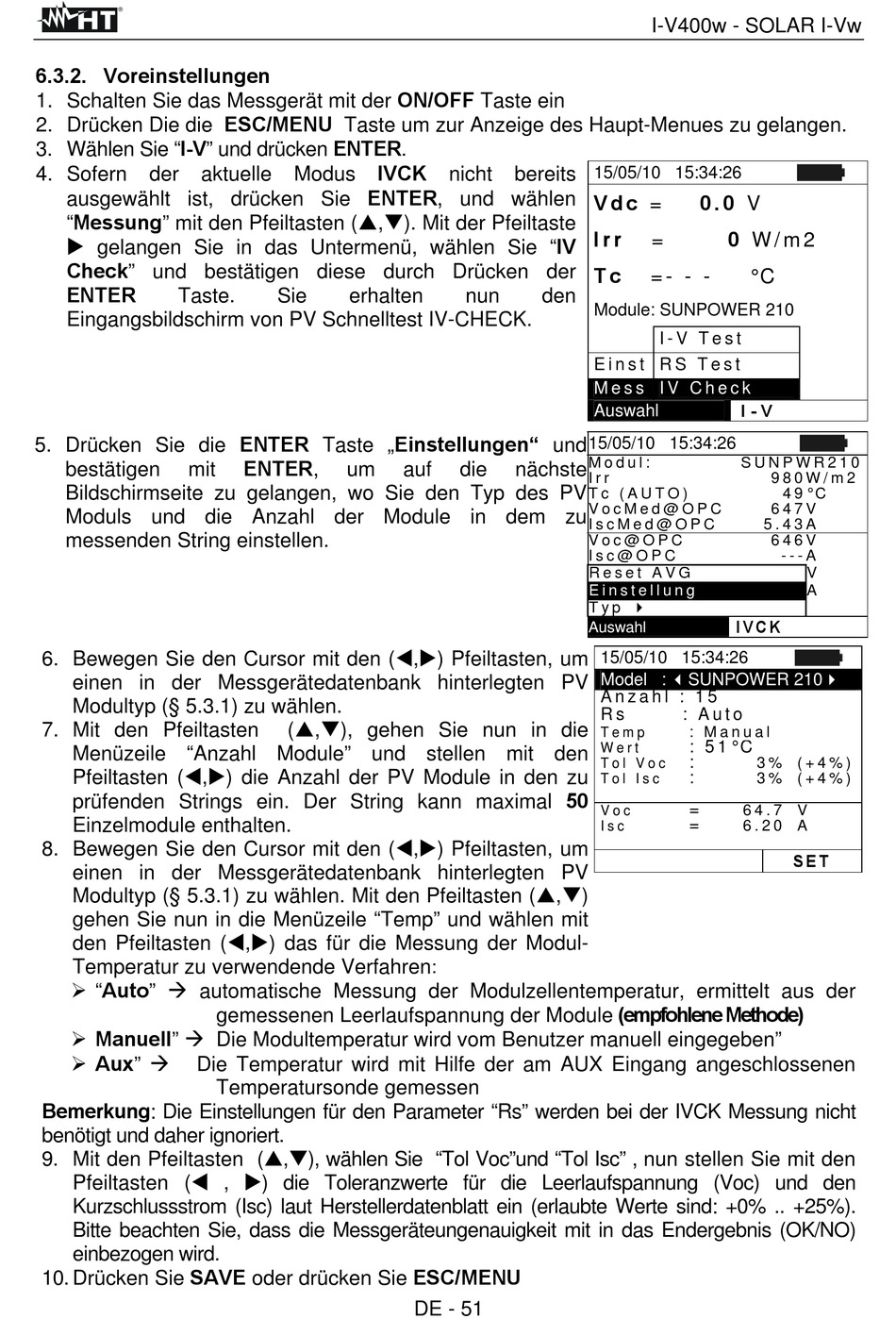

6.3.2. Voreinstellungen

1. Schalten Sie das Messgerät mit der ON/OFF Taste ein
2. Drücken Die die ESC/MENU Taste um zur Anzeige des Haupt-Menues zu gelangen.
3. Wählen Sie "I-V" und drücken ENTER.
4. Sofern der aktuelle
ausgewählt ist, drücken Sie ENTER, und wählen
"Messung" mit den Pfeiltasten (,). Mit der Pfeiltaste
 gelangen Sie in das Untermenü, wählen Sie "IV
Check" und bestätigen diese durch Drücken der
ENTER
Taste.
Eingangsbildschirm von PV Schnelltest IV-CHECK.
5. Drücken Sie die ENTER Taste „Einstellungen" und
bestätigen mit
Bildschirmseite zu gelangen, wo Sie den Typ des PV
Moduls und die Anzahl der Module in dem zu
messenden String einstellen.
6. Bewegen Sie den Cursor mit den (,) Pfeiltasten, um
einen in der Messgerätedatenbank hinterlegten PV
Modultyp (§ 5.3.1) zu wählen.
7. Mit den Pfeiltasten
Menüzeile "Anzahl Module" und stellen mit den
Pfeiltasten (,) die Anzahl der PV Module in den zu
prüfenden Strings ein. Der String kann maximal 50
Einzelmodule enthalten.
8. Bewegen Sie den Cursor mit den (,) Pfeiltasten, um
einen in der Messgerätedatenbank hinterlegten PV
Modultyp (§ 5.3.1) zu wählen. Mit den Pfeiltasten (,)
gehen Sie nun in die Menüzeile "Temp" und wählen mit
den Pfeiltasten (,) das für die Messung der Modul-
Temperatur zu verwendende Verfahren
 "Auto"  automatische Messung der Modulzellentemperatur, ermittelt aus der
 Manuell"  Die Modultemperatur wird vom Benutzer manuell eingegeben"
 Aux" 
Die Temperatur wird mit Hilfe der am AUX Eingang angeschlossenen
Bemerkung: Die Einstellungen für den Parameter "Rs" werden bei der IVCK Messung nicht
benötigt und daher ignoriert.
9. Mit den Pfeiltasten (,), wählen Sie "Tol Voc"und "Tol Isc" , nun stellen Sie mit den
Pfeiltasten ( , ) die Toleranzwerte für die Leerlaufspannung (Voc) und den
Kurzschlussstrom (Isc) laut Herstellerdatenblatt ein (erlaubte Werte sind: +0% .. +25%).
Bitte beachten Sie, dass die Messgeräteungenauigkeit mit in das Endergebnis (OK/NO)
einbezogen wird.
10. Drücken Sie SAVE oder drücken Sie ESC/MENU
IVCK
Modus
Sie erhalten
ENTER,
um
(,), gehen Sie nun in die
gemessenen Leerlaufspannung der Module (empfohlene Methode)
Temperatursonde gemessen
nicht bereits
nun den
auf die nächste
:
DE - 51
