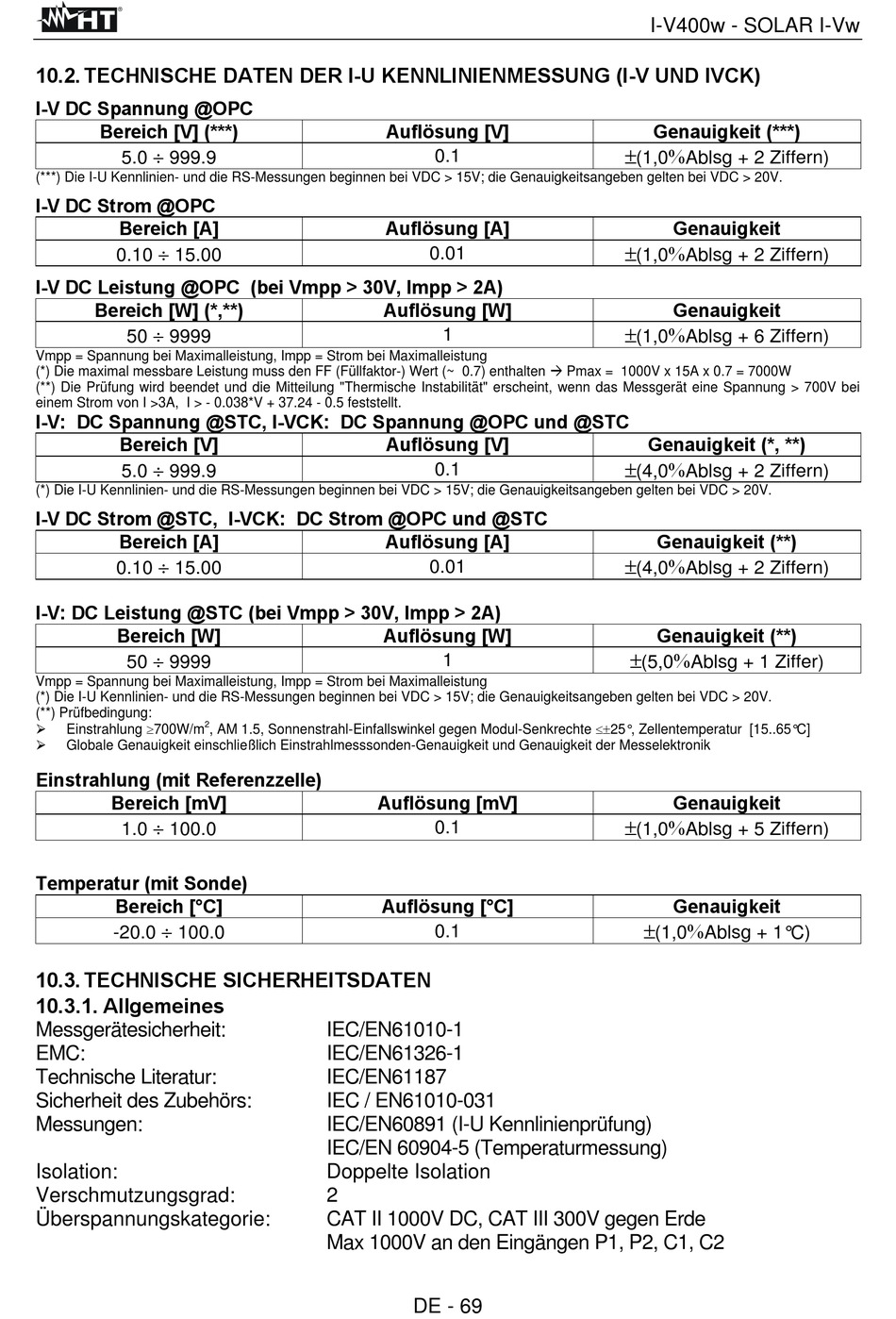

10.2. TECHNISCHE DATEN DER I-U KENNLINIENMESSUNG (I-V UND IVCK)
I-V DC Spannung @OPC
Bereich [V] (***)
5.0
999.9
(***) Die I-U Kennlinien- und die RS-Messungen beginnen bei VDC > 15V; die Genauigkeitsangeben gelten bei VDC > 20V.
I-V DC Strom @OPC
Bereich [A]
0.10
15.00
I-V DC Leistung @OPC (bei Vmpp > 30V, Impp > 2A)
Bereich [W] (*,**)
50
9999
Vmpp = Spannung bei Maximalleistung, Impp = Strom bei Maximalleistung
(*) Die maximal messbare Leistung muss den FF (Füllfaktor-) Wert (~ 0.7) enthalten Pmax = 1000V x 15A x 0.7 = 7000W
(**) Die Prüfung wird beendet und die Mitteilung "Thermische Instabilität" erscheint, wenn das Messgerät eine Spannung > 700V bei
einem Strom von I >3A, I > - 0.038*V + 37.24 - 0.5 feststellt.
I-V: DC Spannung @STC, I-VCK: DC Spannung @OPC und @STC
Bereich [V]
5.0
999.9
(*) Die I-U Kennlinien- und die RS-Messungen beginnen bei VDC > 15V; die Genauigkeitsangeben gelten bei VDC > 20V.
I-V DC Strom @STC, I-VCK: DC Strom @OPC und @STC
Bereich [A]
0.10
15.00
I-V: DC Leistung @STC (bei Vmpp > 30V, Impp > 2A)
Bereich [W]
50
9999
Vmpp = Spannung bei Maximalleistung, Impp = Strom bei Maximalleistung
(*) Die I-U Kennlinien- und die RS-Messungen beginnen bei VDC > 15V; die Genauigkeitsangeben gelten bei VDC > 20V.
(**) Prüfbedingung:
Einstrahlung 700W/m
Globale Genauigkeit einschließlich Einstrahlmesssonden-Genauigkeit und Genauigkeit der Messelektronik
Einstrahlung (mit Referenzzelle)
Bereich [mV]
1.0
100.0
Temperatur (mit Sonde)
Bereich [°C]
-20.0
100.0
10.3. TECHNISCHE SICHERHEITSDATEN
10.3.1. Allgemeines
Messgerätesicherheit:
EMC:
Technische Literatur:
Sicherheit des Zubehörs:
Messungen:
Isolation:
Verschmutzungsgrad:
Überspannungskategorie:
, AM 1.5, Sonnenstrahl-Einfallswinkel gegen Modul-Senkrechte 25°, Zellentemperatur [15..65°C]
2
IEC/EN61010-1
IEC/EN61326-1
IEC/EN61187
IEC / EN61010-031
IEC/EN60891 (I-U Kennlinienprüfung)
IEC/EN 60904-5 (Temperaturmessung)
Doppelte Isolation
2
CAT II 1000V DC, CAT III 300V gegen Erde
Max 1000V an den Eingängen P1, P2, C1, C2
Auflösung [V]
0.1
Auflösung [A]
0.01
Auflösung [W]
1
Auflösung [V]
0.1
Auflösung [A]
0.01
Auflösung [W]
1
Auflösung [mV]
0.1
Auflösung [°C]
0.1
DE - 69
I-V400w - SOLAR I-Vw
Genauigkeit (***)
(1,0
Ablsg + 2 Ziffern)
Genauigkeit
(1,0
Ablsg + 2 Ziffern)
Genauigkeit
(1,0
Ablsg + 6 Ziffern)
Genauigkeit (*, **)
(4,0
Ablsg + 2 Ziffern)
Genauigkeit (**)
(4,0
Ablsg + 2 Ziffern)
Genauigkeit (**)
(5,0
Ablsg + 1 Ziffer)
Genauigkeit
(1,0
Ablsg + 5 Ziffern)
Genauigkeit
(1,0
Ablsg + 1°C)
