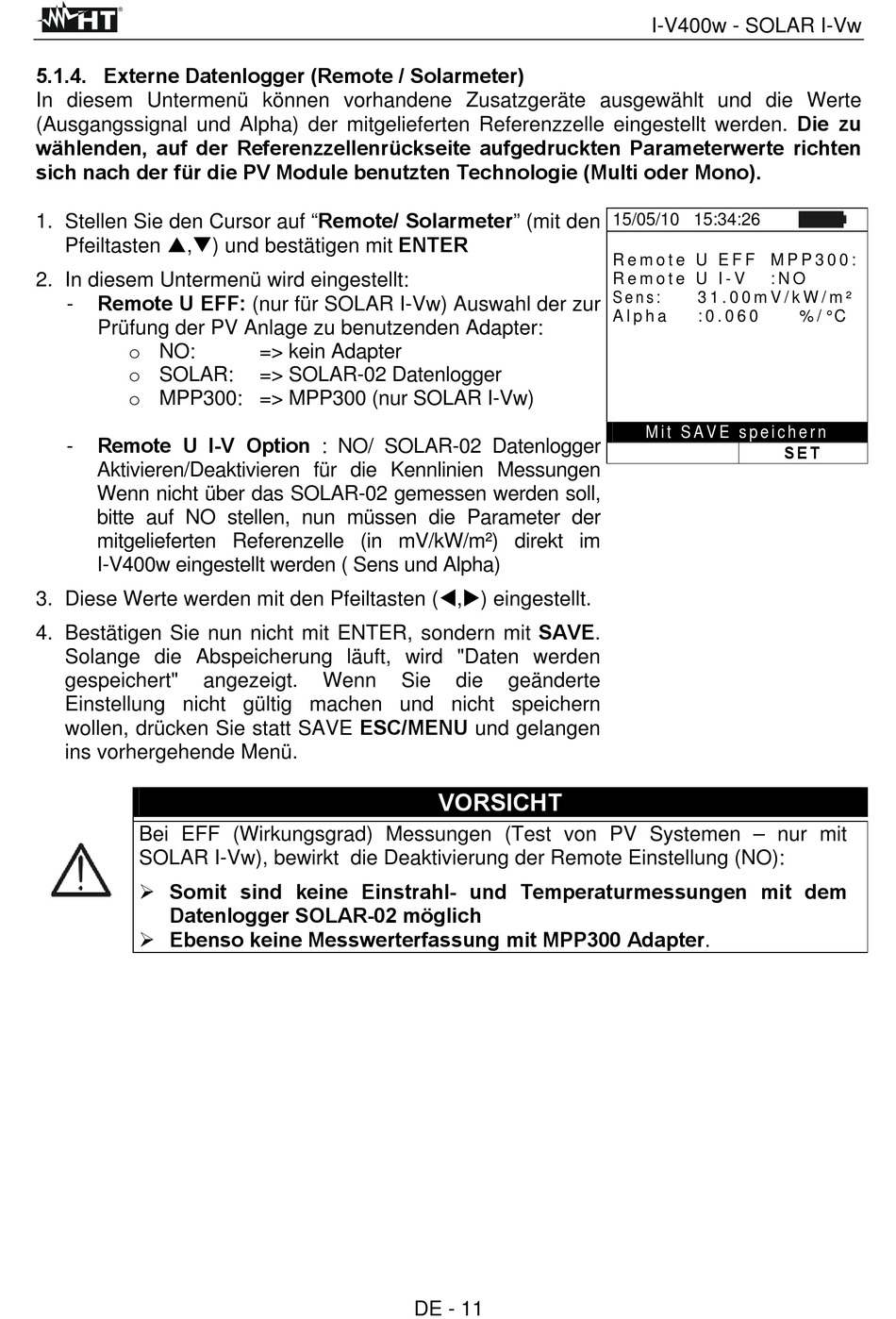

5.1.4. Externe Datenlogger (Remote / Solarmeter)
In diesem Untermenü können vorhandene Zusatzgeräte ausgewählt und die Werte
(Ausgangssignal und Alpha) der mitgelieferten Referenzzelle eingestellt werden. Die zu
wählenden, auf der Referenzzellenrückseite aufgedruckten Parameterwerte richten
sich nach der für die PV Module benutzten Technologie (Multi oder Mono).
1. Stellen Sie den Cursor auf "Remote/ Solarmeter" (mit den
Pfeiltasten ,) und bestätigen mit ENTER
2. In diesem Untermenü wird eingestellt:
Remote U EFF: (nur für SOLAR I-Vw) Auswahl der zur
-
Prüfung der PV Anlage zu benutzenden Adapter:
o NO:
o SOLAR:
o MPP300: => MPP300 (nur SOLAR I-Vw)
Remote U I-V Option : NO/ SOLAR-02 Datenlogger
-
Aktivieren/Deaktivieren für die Kennlinien Messungen
Wenn nicht über das SOLAR-02 gemessen werden soll,
bitte auf NO stellen, nun müssen die Parameter der
mitgelieferten Referenzelle (in mV/kW/m²) direkt im
I-V400w eingestellt werden ( Sens und Alpha)
3. Diese Werte werden mit den Pfeiltasten (,) eingestellt.
4. Bestätigen Sie nun nicht mit ENTER, sondern mit SAVE.
Solange die Abspeicherung läuft, wird "Daten werden
gespeichert"
angezeigt.
Einstellung nicht gültig machen und nicht speichern
wollen, drücken Sie statt SAVE ESC/MENU und gelangen
ins vorhergehende Menü.
Bei EFF (Wirkungsgrad) Messungen (Test von PV Systemen – nur mit
SOLAR I-Vw), bewirkt die Deaktivierung der Remote Einstellung (NO):
Somit sind keine Einstrahl- und Temperaturmessungen mit dem
Datenlogger SOLAR-02 möglich
Ebenso keine Messwerterfassung mit MPP300 Adapter.
=> kein Adapter
=> SOLAR-02 Datenlogger
Wenn
Sie
DE - 11
die
geänderte
VORSICHT
I-V400w - SOLAR I-Vw
15/05/10 15:34:26
R e m o t e U E F F M P P 3 0 0 :
R e m o t e U I - V
: N O
S e n s :
3 1 . 0 0 m V / k W / m ²
A l p h a
: 0 . 0 6 0
M i t S A V E s p e i c h e r n
% / ° C
S E T
