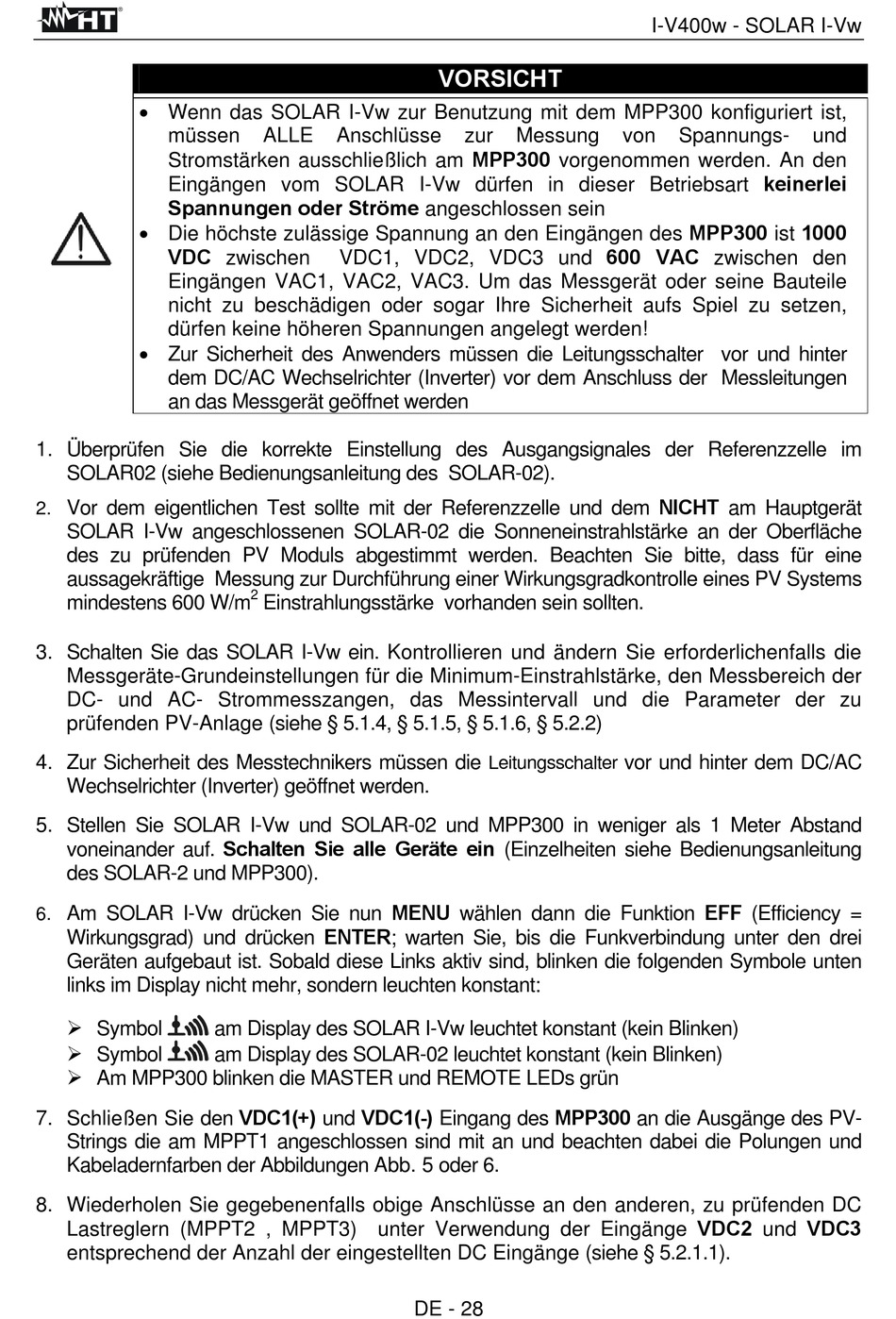

Wenn das SOLAR I-Vw zur Benutzung mit dem MPP300 konfiguriert ist,
müssen
Stromstärken ausschließlich am MPP300 vorgenommen werden. An den
Eingängen vom SOLAR I-Vw dürfen in dieser Betriebsart keinerlei
Spannungen oder Ströme angeschlossen sein
Die höchste zulässige Spannung an den Eingängen des MPP300 ist 1000
VDC zwischen
Eingängen VAC1, VAC2, VAC3. Um das Messgerät oder seine Bauteile
nicht zu beschädigen oder sogar Ihre Sicherheit aufs Spiel zu setzen,
dürfen keine höheren Spannungen angelegt werden!
Zur Sicherheit des Anwenders müssen die Leitungsschalter vor und hinter
dem DC/AC Wechselrichter (Inverter) vor dem Anschluss der Messleitungen
an das Messgerät geöffnet werden
1. Überprüfen Sie die korrekte Einstellung des Ausgangsignales der Referenzzelle im
SOLAR02 (siehe Bedienungsanleitung des SOLAR-02).
Vor dem eigentlichen Test sollte mit der Referenzzelle und dem NICHT am Hauptgerät
2.
SOLAR I-Vw angeschlossenen SOLAR-02 die Sonneneinstrahlstärke an der Oberfläche
des zu prüfenden PV Moduls abgestimmt werden. Beachten Sie bitte, dass für eine
aussagekräftige Messung zur Durchführung einer Wirkungsgradkontrolle eines PV Systems
mindestens 600 W/m
3. Schalten Sie das SOLAR I-Vw ein. Kontrollieren und ändern Sie erforderlichenfalls die
Messgeräte-Grundeinstellungen für die Minimum-Einstrahlstärke, den Messbereich der
DC- und AC- Strommesszangen, das Messintervall und die Parameter der zu
prüfenden PV-Anlage (siehe § 5.1.4, § 5.1.5, § 5.1.6, § 5.2.2)
4. Zur Sicherheit des Messtechnikers müssen die
Wechselrichter (Inverter) geöffnet werden.
5. Stellen Sie SOLAR I-Vw und SOLAR-02 und MPP300 in weniger als 1 Meter Abstand
voneinander auf. Schalten Sie alle Geräte ein (Einzelheiten siehe Bedienungsanleitung
des SOLAR-2 und MPP300).
Am SOLAR I-Vw drücken Sie nun MENU wählen dann die Funktion EFF (Efficiency =
6.
Wirkungsgrad) und drücken ENTER; warten Sie, bis die Funkverbindung unter den drei
Geräten aufgebaut ist. Sobald diese Links aktiv sind, blinken die folgenden Symbole unten
links im Display nicht mehr, sondern leuchten konstant:
Symbol
Symbol
Am MPP300 blinken die MASTER und REMOTE LEDs grün
7. Schließen Sie den VDC1(+) und VDC1(-) Eingang des MPP300 an die Ausgänge des PV-
Strings die am MPPT1 angeschlossen sind mit an und beachten dabei die Polungen und
Kabeladernfarben der Abbildungen Abb. 5 oder 6.
8. Wiederholen Sie gegebenenfalls obige Anschlüsse an den anderen, zu prüfenden DC
Lastreglern (MPPT2 , MPPT3) unter Verwendung der Eingänge VDC2 und VDC3
entsprechend der Anzahl der eingestellten DC Eingänge (siehe § 5.2.1.1).
ALLE
Anschlüsse
VDC1, VDC2, VDC3 und 600 VAC zwischen den
2
Einstrahlungsstärke vorhanden sein sollten.
am Display des SOLAR I-Vw leuchtet konstant (kein Blinken)
am Display des SOLAR-02 leuchtet konstant (kein Blinken)
VORSICHT
zur
Messung
Leitungsschalter
DE - 28
I-V400w - SOLAR I-Vw
von
Spannungs-
vor und hinter dem DC/AC
und
