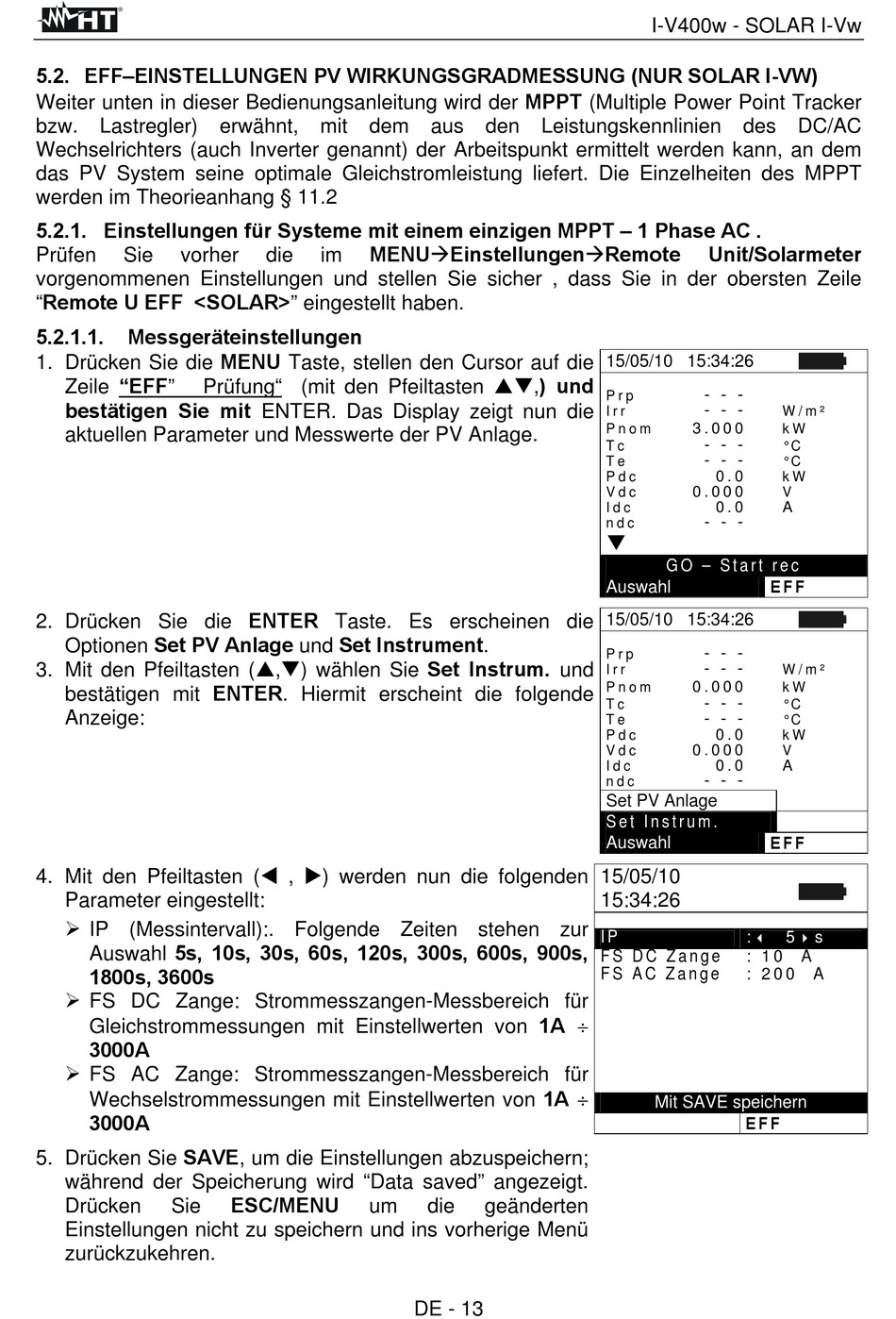

5.2. EFF–EINSTELLUNGEN PV WIRKUNGSGRADMESSUNG (NUR SOLAR I-VW)
Weiter unten in dieser Bedienungsanleitung wird der MPPT (Multiple Power Point Tracker
bzw. Lastregler)
Wechselrichters (auch Inverter genannt) der Arbeitspunkt ermittelt werden kann, an dem
das PV System seine optimale Gleichstromleistung liefert. Die Einzelheiten des MPPT
werden im Theorieanhang § 11.2
5.2.1. Einstellungen für Systeme mit einem einzigen MPPT – 1 Phase AC .
Prüfen Sie vorher
vorgenommenen Einstellungen und stellen Sie sicher , dass Sie in der obersten Zeile
"Remote U EFF <SOLAR>" eingestellt haben.
5.2.1.1. Messgeräteinstellungen
1. Drücken Sie die MENU Taste, stellen den Cursor auf die
Prüfung" (mit den Pfeiltasten ,) und
Zeile "EFF"
bestätigen Sie mit ENTER. Das Display zeigt nun die
aktuellen Parameter und Messwerte der PV Anlage.
2. Drücken Sie die ENTER Taste. Es erscheinen die
Optionen Set PV Anlage und Set Instrument.
3. Mit den Pfeiltasten (,) wählen Sie Set Instrum. und
bestätigen mit ENTER. Hiermit erscheint die folgende
Anzeige:
4. Mit den Pfeiltasten ( , ) werden nun die folgenden
Parameter eingestellt:
 IP (Messintervall):. Folgende Zeiten stehen zur
Auswahl 5s, 10s, 30s, 60s, 120s, 300s, 600s, 900s,
1800s, 3600s
 FS DC Zange: Strommesszangen-Messbereich für
Gleichstrommessungen mit Einstellwerten von 1A 
3000A
 FS AC Zange: Strommesszangen-Messbereich für
Wechselstrommessungen mit Einstellwerten von 1A 
3000A
5. Drücken Sie SAVE, um die Einstellungen abzuspeichern;
während der Speicherung wird "Data saved" angezeigt.
Drücken Sie
Einstellungen nicht zu speichern und ins vorherige Menü
zurückzukehren.
erwähnt, mit dem aus den Leistungskennlinien des DC/AC
MENUEinstellungenRemote
die im
ESC/MENU
um die geänderten
DE - 13
I-V400w - SOLAR I-Vw
Unit/Solarmeter
15/05/10 15:34:26
- - -
P r p
- - -
I r r
3 . 0 0 0
P n o m
- - -
T c
- - -
T e
0 . 0
P d c
0 . 0 0 0
V d c
0 . 0
I d c
- - -
n d c

G O – S t a r t r e c
Auswahl
15/05/10 15:34:26
- - -
P r p
- - -
I r r
0 . 0 0 0
P n o m
- - -
T c
- - -
T e
0 . 0
P d c
0 . 0 0 0
V d c
0 . 0
I d c
- - -
n d c
Set PV Anlage
S e t I n s t r u m .
Auswahl
15/05/10
15:34:26
I P :

F S D C Z a n g e
: 1 0
F S A C Z a n g e
: 2 0 0
Mit SAVE speichern
E F F
W / m ²
k W
° C
° C
k W
V
A
E F F
W / m ²
k W
° C
° C
k W
V
A
E F F
5 s

A
A
