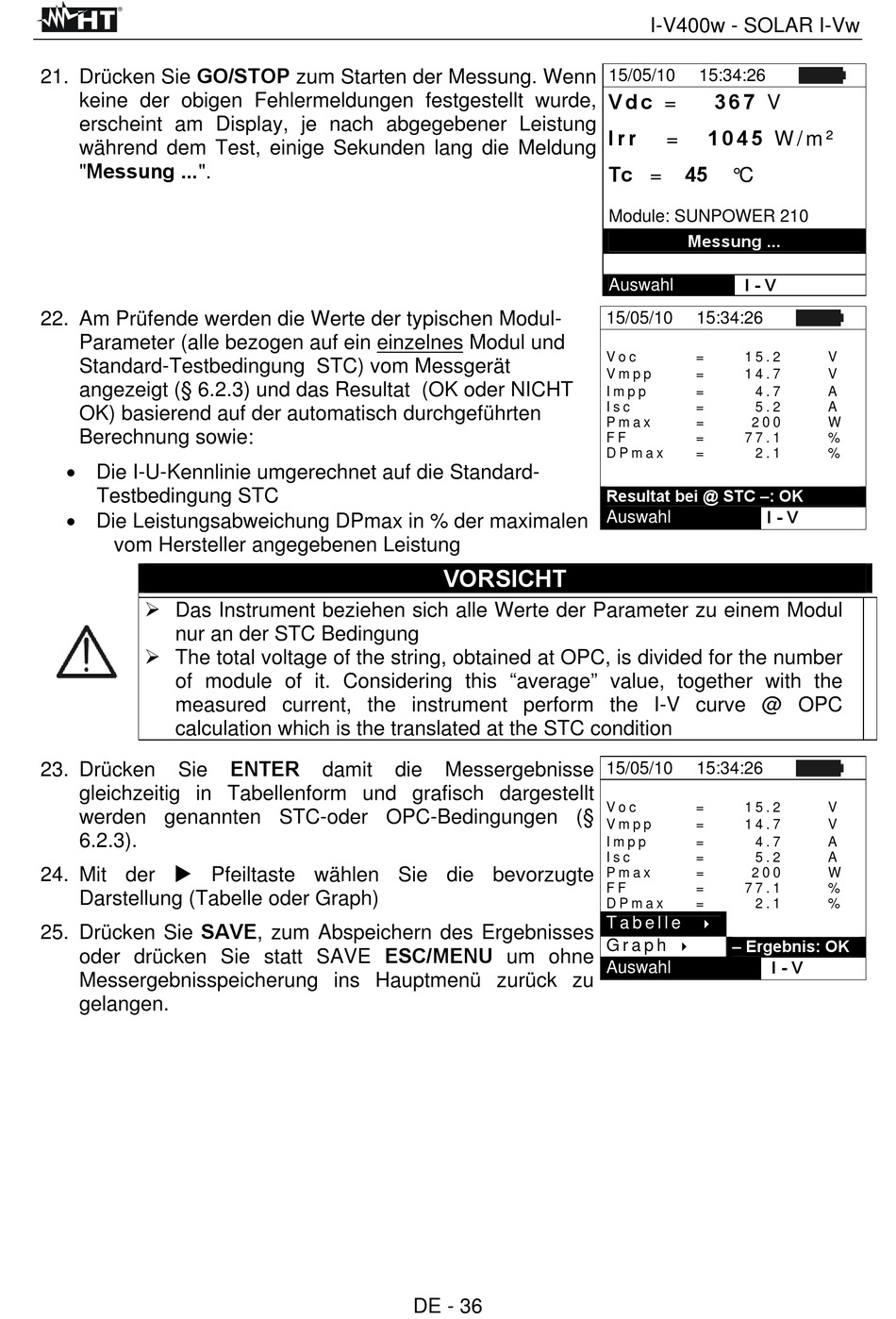

21. Drücken Sie GO/STOP zum Starten der Messung. Wenn
keine der obigen Fehlermeldungen festgestellt wurde,
erscheint am Display, je nach abgegebener Leistung
während dem Test, einige Sekunden lang die Meldung
"Messung ...".
22. Am Prüfende werden die Werte der typischen Modul-
Parameter (alle bezogen auf ein einzelnes Modul und
Standard-Testbedingung STC) vom Messgerät
angezeigt (§ 6.2.3) und das Resultat (OK oder NICHT
OK) basierend auf der automatisch durchgeführten
Berechnung sowie:
Die I-U-Kennlinie umgerechnet auf die Standard-
Testbedingung STC
Die Leistungsabweichung DPmax in % der maximalen
vom Hersteller angegebenen Leistung
Das Instrument beziehen sich alle Werte der Parameter zu einem Modul
nur an der STC Bedingung
The total voltage of the string, obtained at OPC, is divided for the number
of module of it. Considering this "average" value, together with the
measured current, the instrument perform the I-V curve @ OPC
calculation which is the translated at the STC condition
23. Drücken
Sie
gleichzeitig in Tabellenform und grafisch dargestellt
werden genannten STC-oder OPC-Bedingungen (§
6.2.3).
24. Mit der Pfeiltaste wählen Sie die bevorzugte
Darstellung (Tabelle oder Graph)
25. Drücken Sie SAVE, zum Abspeichern des Ergebnisses
oder drücken Sie statt SAVE ESC/MENU um ohne
Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
ENTER
damit
die
VORSICHT
Messergebnisse
DE - 36
I-V400w - SOLAR I-Vw
15/05/10
15:34:26
V d c =
3 6 7 V
I r r
1 0 4 5 W / m ²
=
Tc =
45
°C
Module: SUNPOWER 210
Messung ...
I - V
Auswahl
15/05/10
15:34:26
V o c
=
1 5 . 2
V m p p
=
1 4 . 7
I m p p
=
4 . 7
I s c
=
5 . 2
P m a x
=
2 0 0
F F
=
7 7 . 1
D P m a x
=
2 . 1
Resultat bei @ STC –: OK
I - V
Auswahl
15/05/10
15:34:26
V o c
=
1 5 . 2
V m p p
=
1 4 . 7
I m p p
=
4 . 7
I s c
=
5 . 2
P m a x
=
2 0 0
F F
=
7 7 . 1
D P m a x
=
2 . 1
T a b e l l e
– Ergebnis: OK
G r a p h
I - V
Auswahl
V
V
A
A
W
%
%
V
V
A
A
W
%
%
