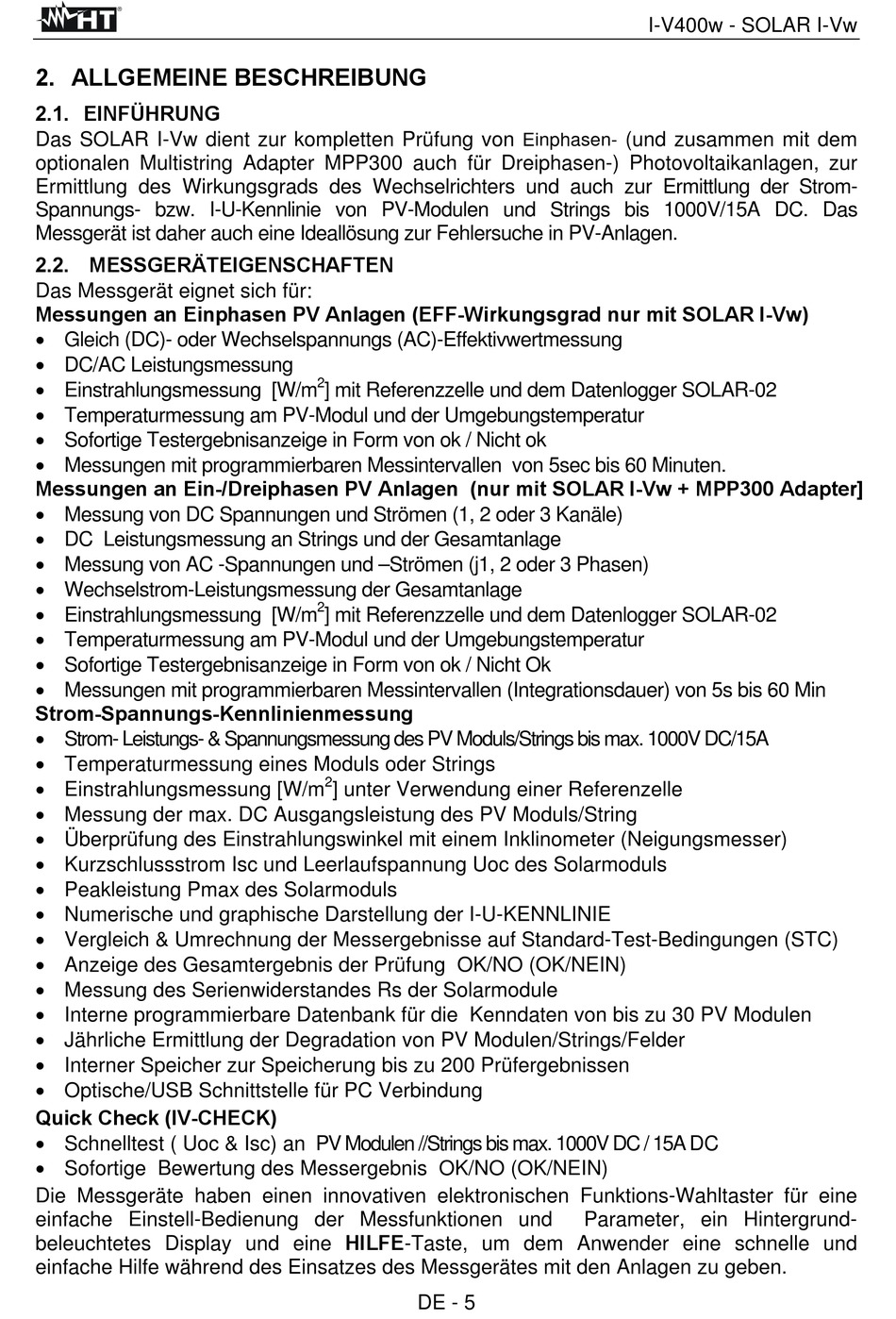

2. ALLGEMEINE BESCHREIBUNG

2.1. EINFÜHRUNG
Das SOLAR I-Vw dient zur kompletten Prüfung von
optionalen Multistring Adapter MPP300 auch für Dreiphasen-) Photovoltaikanlagen, zur
Ermittlung des Wirkungsgrads des Wechselrichters und auch zur Ermittlung der Strom-
Spannungs- bzw. I-U-Kennlinie von PV-Modulen und Strings bis 1000V/15A DC. Das
Messgerät ist daher auch eine Ideallösung zur Fehlersuche in PV-Anlagen.
2.2. MESSGERÄTEIGENSCHAFTEN
Das Messgerät eignet sich für:
Messungen an Einphasen PV Anlagen (EFF-Wirkungsgrad nur mit SOLAR I-Vw)
 Gleich (DC)- oder Wechselspannungs (AC)-Effektivwertmessung
 DC/AC Leistungsmessung
 Einstrahlungsmessung [W/m
 Temperaturmessung am PV-Modul und der Umgebungstemperatur
 Sofortige Testergebnisanzeige in Form von ok / Nicht ok
 Messungen mit programmierbaren Messintervallen von 5sec bis 60 Minuten.
Messungen an Ein-/Dreiphasen PV Anlagen (nur mit SOLAR I-Vw + MPP300 Adapter]
 Messung von DC Spannungen und Strömen (1, 2 oder 3 Kanäle)
 DC Leistungsmessung an Strings und der Gesamtanlage
 Messung von AC -Spannungen und –Strömen (j1, 2 oder 3 Phasen)
 Wechselstrom-Leistungsmessung der Gesamtanlage
 Einstrahlungsmessung [W/m
 Temperaturmessung am PV-Modul und der Umgebungstemperatur
 Sofortige Testergebnisanzeige in Form von ok / Nicht Ok
 Messungen mit programmierbaren Messintervallen (Integrationsdauer) von 5s bis 60 Min
Strom-Spannungs-Kennlinienmessung
 Strom- Leistungs- & Spannungsmessung des PV Moduls/Strings bis max. 1000V DC/15A
 Temperaturmessung eines Moduls oder Strings
 Einstrahlungsmessung [W/m
 Messung der max. DC Ausgangsleistung des PV Moduls/String
 Überprüfung des Einstrahlungswinkel mit einem Inklinometer (Neigungsmesser)
 Kurzschlussstrom Isc und Leerlaufspannung Uoc des Solarmoduls
 Peakleistung Pmax des Solarmoduls
 Numerische und graphische Darstellung der I-U-KENNLINIE
 Vergleich & Umrechnung der Messergebnisse auf Standard-Test-Bedingungen (STC)
 Anzeige des Gesamtergebnis der Prüfung OK/NO (OK/NEIN)
 Messung des Serienwiderstandes Rs der Solarmodule
 Interne programmierbare Datenbank für die Kenndaten von bis zu 30 PV Modulen
 Jährliche Ermittlung der Degradation von PV Modulen/Strings/Felder
 Interner Speicher zur Speicherung bis zu 200 Prüfergebnissen
 Optische/USB Schnittstelle für PC Verbindung
Quick Check (IV-CHECK)
 Schnelltest ( Uoc & Isc) an PV Modulen //Strings bis max. 1000V DC / 15A DC
 Sofortige Bewertung des Messergebnis OK/NO (OK/NEIN)
Die Messgeräte haben einen innovativen elektronischen Funktions-Wahltaster für eine
einfache Einstell-Bedienung der Messfunktionen und
beleuchtetes Display und eine HILFE-Taste, um dem Anwender eine schnelle und
einfache Hilfe während des Einsatzes des Messgerätes mit den Anlagen zu geben.
2
] mit Referenzzelle und dem Datenlogger SOLAR-02
2
] mit Referenzzelle und dem Datenlogger SOLAR-02
2
] unter Verwendung einer Referenzelle
DE - 5
I-V400w - SOLAR I-Vw
(und zusammen mit dem
Einphasen-
Parameter, ein Hintergrund-
