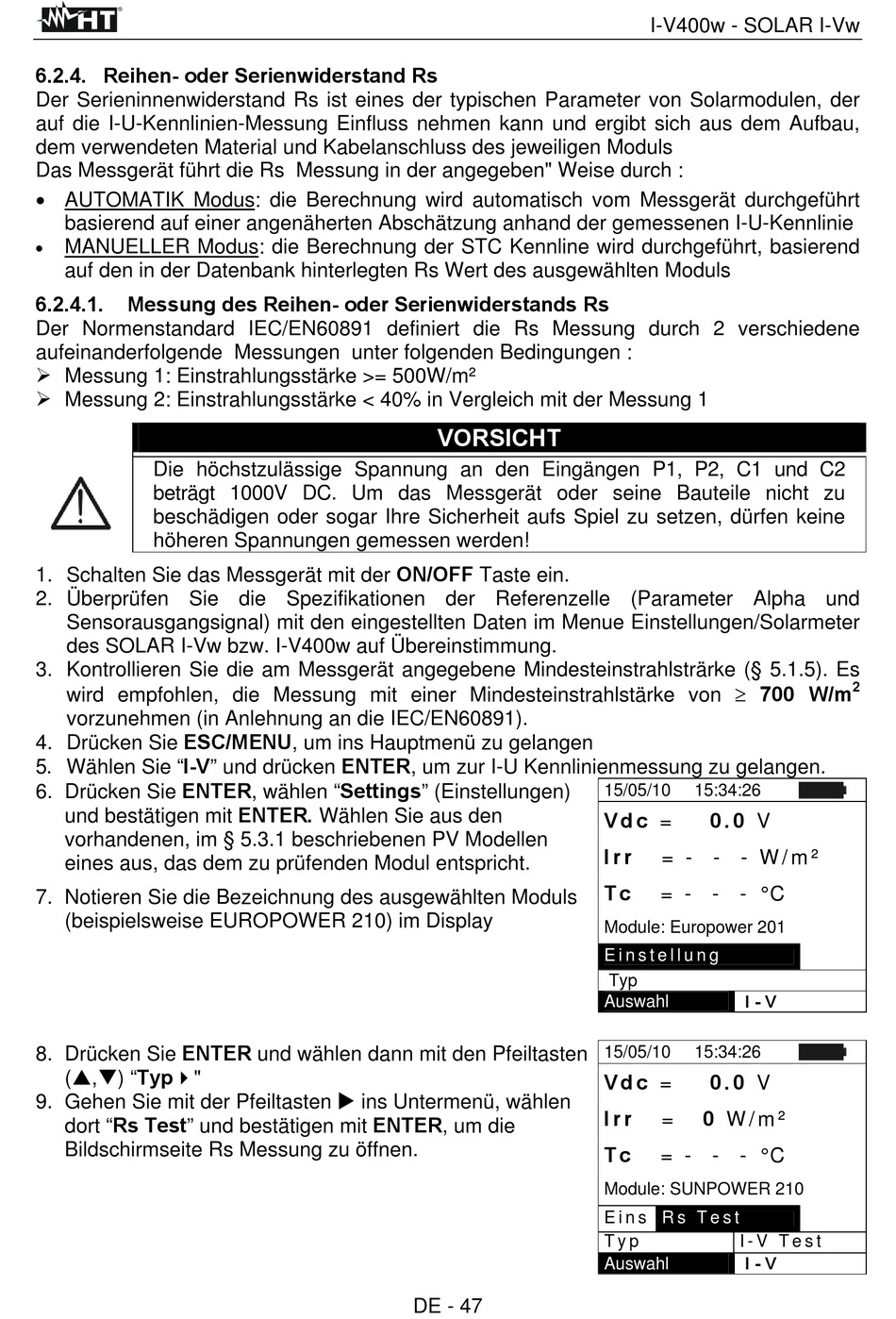

6.2.4. Reihen- oder Serienwiderstand Rs

Der Serieninnenwiderstand Rs ist eines der typischen Parameter von Solarmodulen, der
auf die I-U-Kennlinien-Messung Einfluss nehmen kann und ergibt sich aus dem Aufbau,
dem verwendeten Material und Kabelanschluss des jeweiligen Moduls
Das Messgerät führt die Rs Messung in der angegeben" Weise durch :
 AUTOMATIK Modus: die Berechnung wird automatisch vom Messgerät durchgeführt
basierend auf einer angenäherten Abschätzung anhand der gemessenen I-U-Kennlinie

MANUELLER Modus: die Berechnung der STC Kennline wird durchgeführt, basierend
auf den in der Datenbank hinterlegten Rs Wert des ausgewählten Moduls
6.2.4.1.

Messung des Reihen- oder Serienwiderstands Rs

Der Normenstandard IEC/EN60891 definiert die Rs Messung durch 2 verschiedene
aufeinanderfolgende Messungen unter folgenden Bedingungen :
 Messung 1: Einstrahlungsstärke >= 500W/m²
 Messung 2: Einstrahlungsstärke < 40% in Vergleich mit der Messung 1
Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Um das Messgerät oder seine Bauteile nicht zu
beschädigen oder sogar Ihre Sicherheit aufs Spiel zu setzen, dürfen keine
höheren Spannungen gemessen werden!
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie die Spezifikationen der Referenzelle (Parameter Alpha und
Sensorausgangsignal) mit den eingestellten Daten im Menue Einstellungen/Solarmeter
des SOLAR I-Vw bzw. I-V400w auf Übereinstimmung.
3. Kontrollieren Sie die am Messgerät angegebene Mindesteinstrahlsträrke (§ 5.1.5). Es
wird empfohlen, die Messung mit einer Mindesteinstrahlstärke von  700 W/m
vorzunehmen (in Anlehnung an die IEC/EN60891).
4. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen
5. Wählen Sie "I-V" und drücken ENTER, um zur I-U Kennlinienmessung zu gelangen.
6. Drücken Sie ENTER, wählen "Settings" (Einstellungen)
und bestätigen mit ENTER. Wählen Sie aus den
vorhandenen, im § 5.3.1 beschriebenen PV Modellen
eines aus, das dem zu prüfenden Modul entspricht.
7. Notieren Sie die Bezeichnung des ausgewählten Moduls
(beispielsweise EUROPOWER 210) im Display
8. Drücken Sie ENTER und wählen dann mit den Pfeiltasten
(,) "Typ"
9. Gehen Sie mit der Pfeiltasten  ins Untermenü, wählen
dort "Rs Test" und bestätigen mit ENTER, um die
Bildschirmseite Rs Messung zu öffnen.
VORSICHT
DE - 47
I-V400w - SOLAR I-Vw
15/05/10 15:34:26
V d c = 0 . 0 V
I r r
= - - - W / m ²
T c
= - - - ° C
Module: Europower 201
E i n s t e l l u n g
Typ
I - V
Auswahl
15/05/10 15:34:26
V d c = 0 . 0 V
I r r 0 W / m ²
=
T c
= - - - ° C
Module: SUNPOWER 210
E i n s R s T e s t
T y p I - V T e s t
I - V
Auswahl
