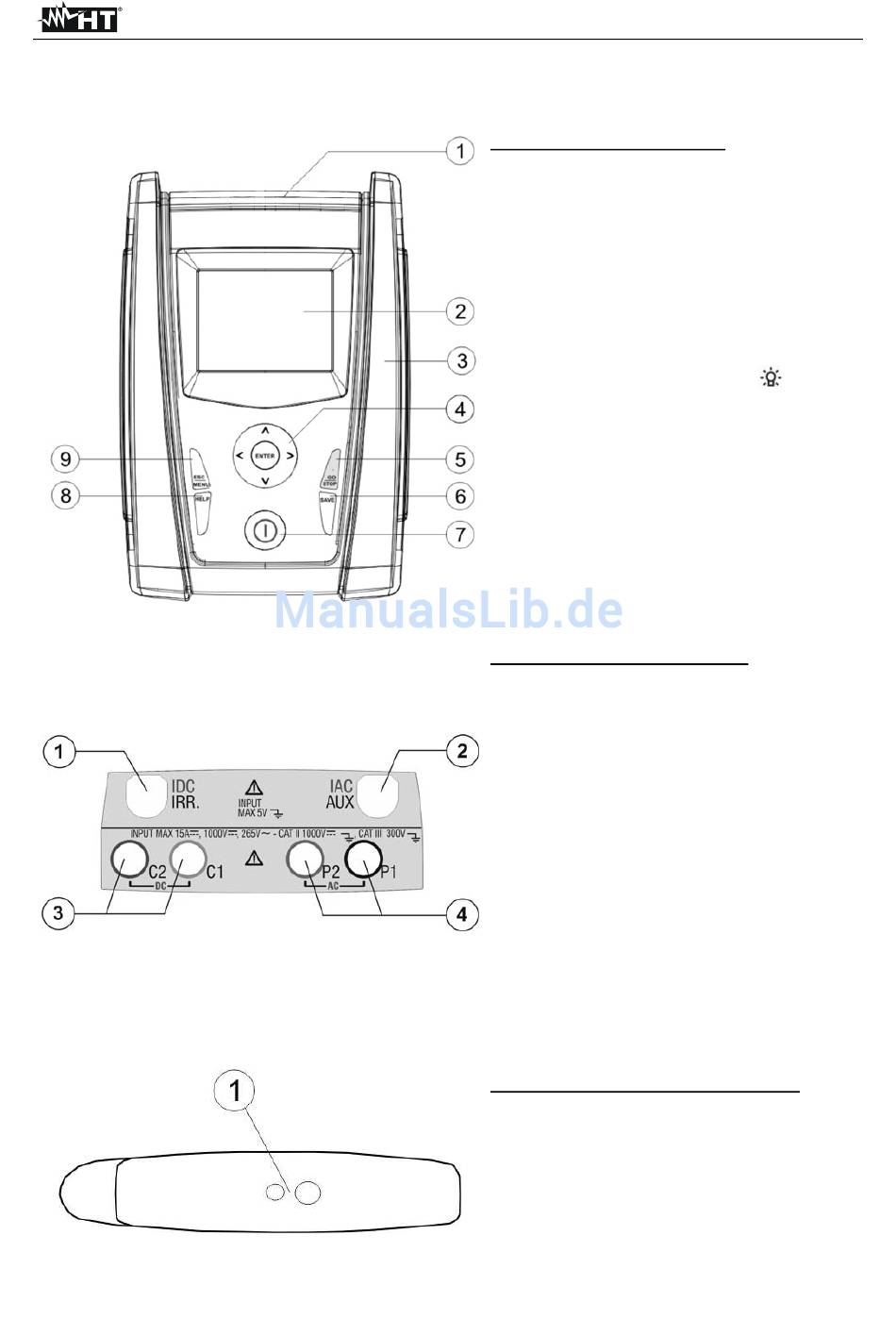

4. MESSGERÄTBESCHREIBUNG

4.1. FRONT- UND SEITENANSICHT

Abb. 2: Sonden- und Messkabelanschlüsse im Kopfteil
Abb. 1: Frontansicht
Abb. 3: Seitenansicht rechts
DE - 7
I-V400w - SOLAR I-Vw
Lage der Bedienelemente
1. Kabel- und Sondenanschlüsse
2. Display
3. PC-Anschluss USB
4. Pfeil- und ENTER Tasten
5. GO/STOP Messtaste
6. SPEICHER-Taste
7. ON/OFF Ein-/Ausschalter
8. HELP- und Beleuchtungs
9. ESC/MENÜ Taste
Lage der Anschlussbuchsen
1. Anschluss für Referenzzelle oder
DC-Strommesszangen (nur SOLAR
I-Vw).
2. Anschluss für
oder AC-Strommesszange
SOLAR I-Vw)
3. C1, C2 Anschluss für Strom- und
Spannungs- Messleitungen
Spannungsmessungs-Eingänge (nur
SOLAR I-Vw)
4. P1, P2 Anschluss für Spannungs-
Messleitungen
Wechselspannung (nur SOLAR I-
Vw).
Lage der Opto-Anschlussbuchsen
1. Anschlussstecker für das
optoisolierte Schnittstellenkabel
C2006
Taste
Temperatursonde
(nur
oder
oder für
