Ansicht Pr36, R36 Und Lr36; Ansicht Pr36 Und R36 - ELTEX R36 Betriebsanleitung

Abb. 1:
Ionenblaspistole
PR36/FR
(mit Filter und
Rundstrahldüse)

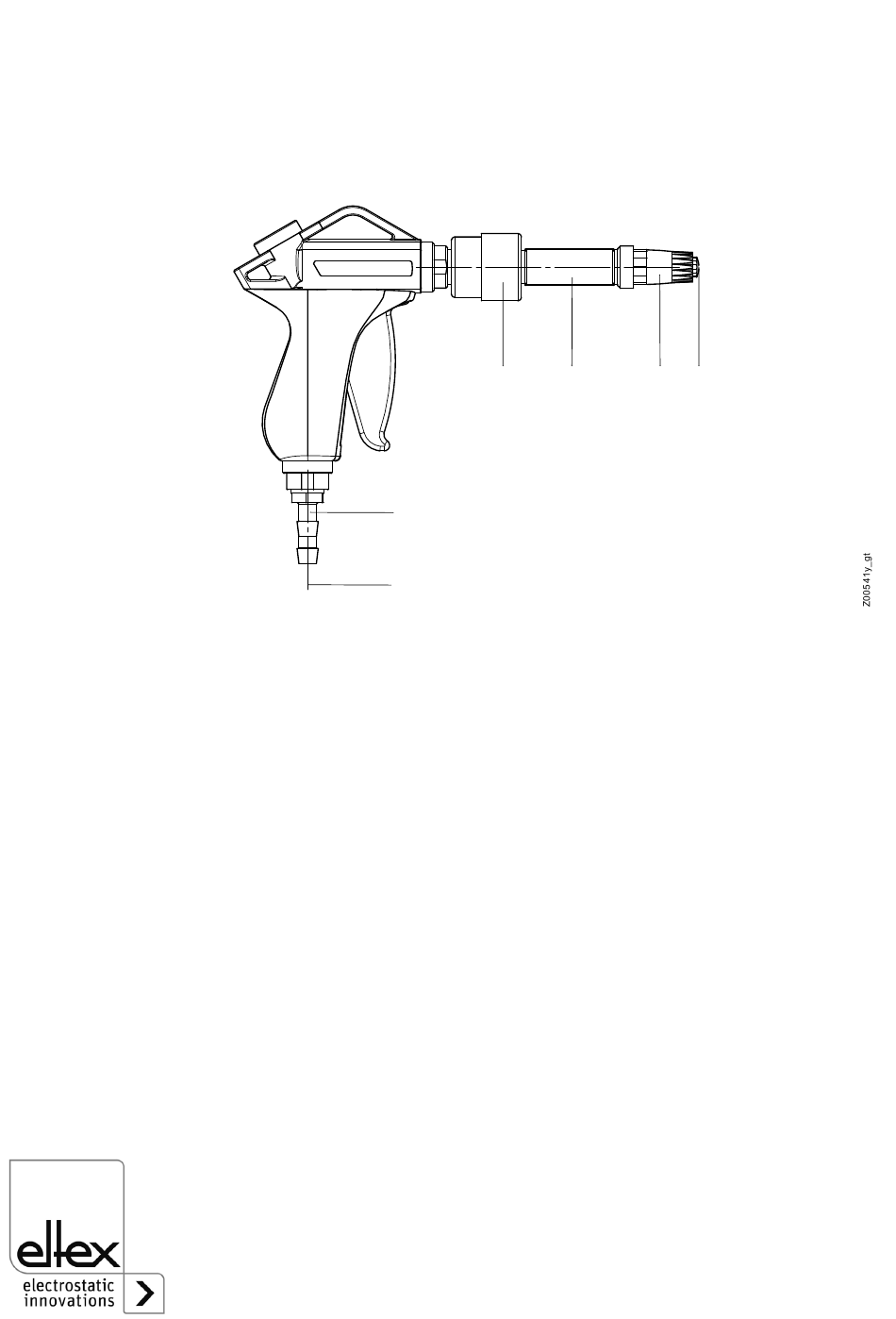

1. Ansicht PR36, R36 und LR36

1.1 Ansicht PR36 und R36

Abbildungsbeispiele: Ausführungen als Rund- und Flachstrahldüse
1 Emissionsspitze (bei den Düsen C, F, R und K austauschbar)
2 Luftaustrittsbohrungen
3 Blasdüse
4 Kontermutter bei Flachstrahldüse,
lösbar, um 0...360° drehbar, max. 1 Umdrehung
5 Befestigungsaugen
6 Filter
7 Elektrodenkörper
8 Kabelverschraubung
9 Luftanschluss für Luftschlauch NW8 (R36)
Luftanschluss für Luftschlauch NW10 (PR36)
10 Hochspannungskabel,
bei R36 mit oder ohne Schutzschlauch, separat bestellen,
bei PR36 mit fest angeschlossenem Schutzschlauch
11 Kabelfixierung
Alternativ ist eine Ausführung als easyCLEAN Rotationsdüse,
varioCLEAN Rotationsdüse, Rotationsdüse, Rundstrahldüse, Flachstrahl-
düse oder als Kompaktstrahldüse lieferbar; (siehe Kap. 9 Abmessungen).
Nach Rücksprache mit Eltex ist die Integration von handelsüblichen Blas-
düsen aus Kunststoff möglich.
