BA-de-2043-2004_R36
Abbildung 7 zeigt die lieferbaren Ausführungen. Nach Rücksprache mit
Eltex können auch handelsübliche Blasdüsen aus Kunststoff integriert
werden.

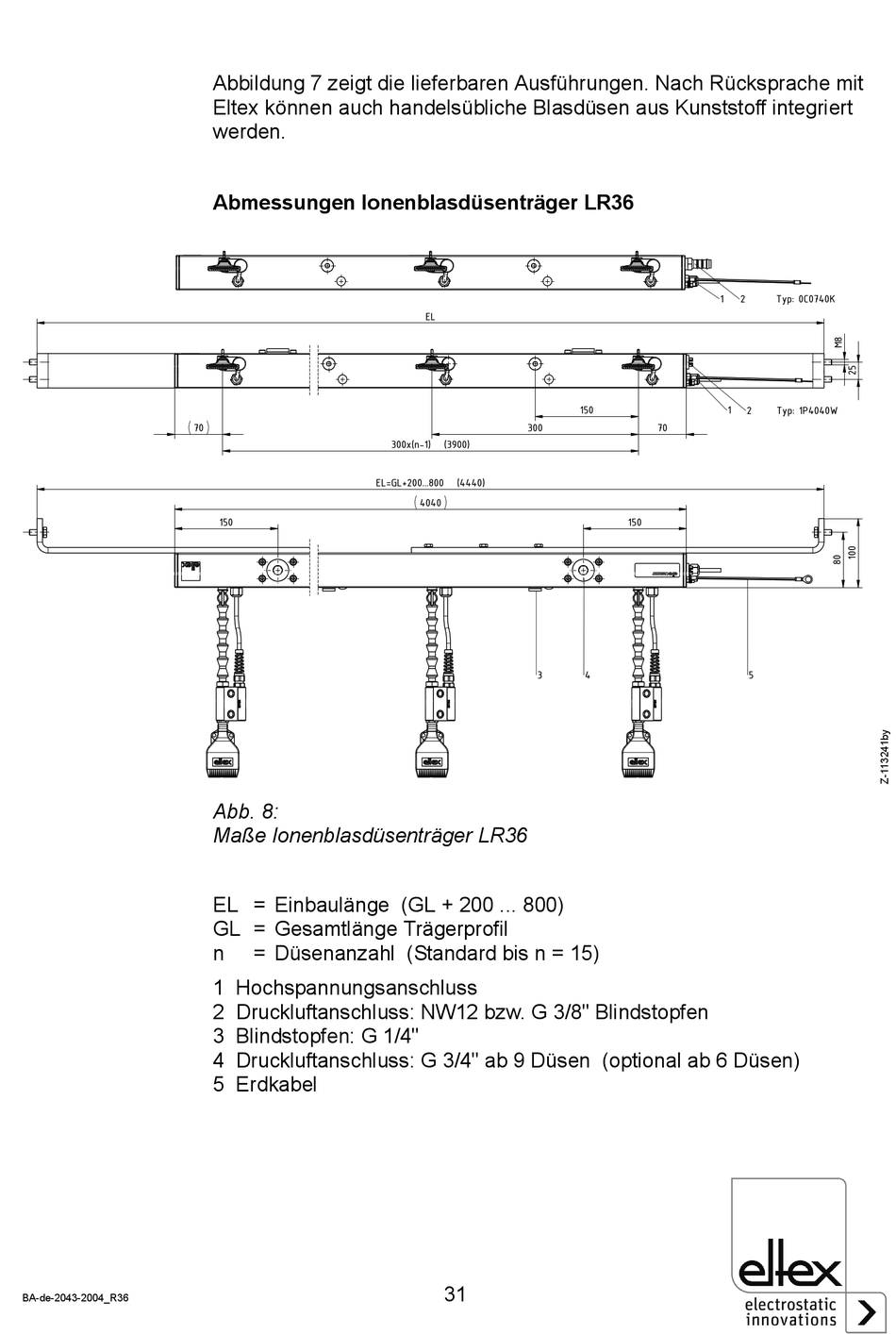

Abmessungen Ionenblasdüsenträger LR36
Abb. 8:
Maße Ionenblasdüsenträger LR36
EL = Einbaulänge (GL + 200 ... 800)
GL = Gesamtlänge Trägerprofil
n
= Düsenanzahl (Standard bis n = 15)
1 Hochspannungsanschluss
2 Druckluftanschluss: NW12 bzw. G 3/8" Blindstopfen
3 Blindstopfen: G 1/4"
4 Druckluftanschluss: G 3/4" ab 9 Düsen (optional ab 6 Düsen)
5 Erdkabel
(/
[ Q
(/ */
31
