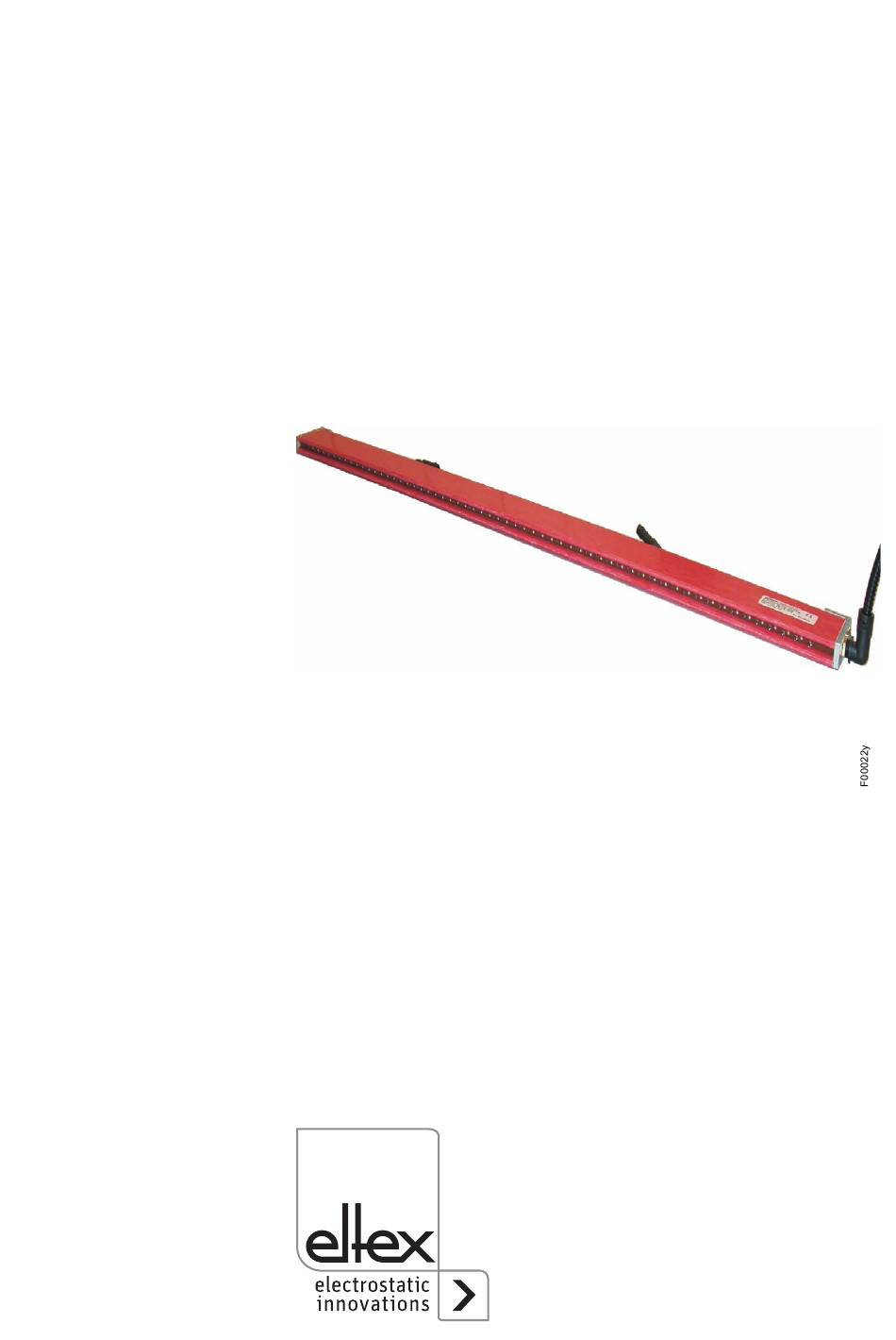

- Seite 1 Betriebsanleitung Entladeelektroden der Serie R44LS für Wechselspannungsbetrieb AC BA-de-2003-1808...
- Seite 2 BA-de-2003-1808_R44LS...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Entladeelektrode R44LS ..... . . 7 Sicherheit ..........8 2.1 Kennzeichnung von Gefahren . - Seite 4 BA-de-2003-1808_R44LS...
- Seite 5 Bedingt durch die Luftdurchspülung im Innern der Elektrode ist ein Einsatz bei erhöhten Umgebungstemperaturen bis maximal 80 °C bei thermischer Abschirmung und Blasluft möglich. Zusammen mit den Eltex Hochspannungs-Versorgungseinheiten mit 5 kV bzw. 6 kV Ausgangsspannung wird eine optimale Entladung erzielt. BA-de-2003-1808_R44LS...
- Seite 6 BA-de-2003-1808_R44LS...
-
Seite 7: Übersicht Entladeelektrode R44Ls
1. Übersicht Entladeelektrode R44LS R 6 0 Abb. 1: Entladeelektrode R44LS L = Luftkanal E = Elektrode EL = Einbaulänge AL = aktive Länge GL= Gesamtlänge einreihige Entladeelektrode, Luftrakel mit Luftdurchströmung der Gasentladung Emissionsspitzenabstand: 15 mm aktive Längen: 15...3000 mm in Schritten von 15 mm BA-de-2003-1808_R44LS... -
Seite 8: Sicherheit
Ladungen auf Materialoberflächen verwendet werden. Andere Verwendungen sind nicht zugelassen. Die Entladeelektroden R44LS dürfen nur mit den Eltex Netzgeräten mit max. 6 kV Ausgangsspannung betrieben werden. Nur diese ermöglichen eine optimale Anpassung an die erforderlichen Betriebsdaten für die unter- schiedlichen aktiven Längen der Elektroden. -
Seite 9: Arbeits- Und Betriebssicherheit
2.3 Arbeits- und Betriebssicherheit Warnung! Beachten Sie diese Hinweise genau! • Vor dem Beheben von Betriebsstörungen und vor dem Ausführen von Reinigungs- und Wartungsarbeiten an den Elektroden ist das Netzgerät abzuschalten und die Versorgungsspannung zu unterbrechen. • Sämtliche Arbeiten am Gerät und den Entladeelektroden sind von Elek- trofachpersonal durchzuführen. -
Seite 10: Schutz Gegen Berührung
Ozonkonzentration den Richtwert auf Basis internationaler Grenzwerte von 0,06 ml/m³ (0,12 mg/m³) nicht übersteigen. 2.4 Schutz gegen Berührung Da sich der Einbau bzw. der Einsatzort der Geräte der Kenntnis von Eltex entzieht, ist ein Berührungsschutz gegen unbeabsichtigtes Berühren der Elektroden und hochspannungsführende Teile durch Personen gemäß... -
Seite 11: Installation Und Montage
3.2 Montage der Entladeelektrode Die Entladeelektroden der Serie R44LS müssen über eine metallische Verschraubung an der Maschine montiert werden. Zur einfachen Montage empfiehlt sich, das von Eltex angebotene Montagematerial zu verwenden (siehe Abb. 4). In Abb. 3 ist die Montage dargestellt. Achtung! Über die metallisch leitfähigen Montagewinkel müssen die Entladeelektro-... - Seite 12 Warnung! Je nach Einsatzort muss die Elektrode in geeigneter Weise gegen unbe- absichtigtes Berühren durch Personen abgeschirmt werden (Berührungs- schutz gemäß den zutreffenden berufsgenossenschaftlichen Vorschriften wie z. B. DGUV V3). Der Berührungsschutz sollte möglichst aus Isolierstoff wie GFK o. ä. bestehen.
-
Seite 13: Abstand Der Entladeelektrode Zur Materialoberfläche
3 x 4 5 ˚ 3 x 4 5 3 x 4 5 ˚ ˚ 1 0 0 Abb. 4: 1 2 0 Befestigungs- R44MWL R44MWS R44MWM zubehör R44MWS: Montagewinkel klein für Elektrode R44LS bis 1500 mm Gesamtlänge R44MWM: Montagewinkel mittel für Elektroden R44LS bis 1500 mm Gesamtlänge R44MWL: Montagewinkel groß... -
Seite 14: Anschluss Der Öl- Und Wasserfreien Druckluft
3.5 Anschluss der öl- und wasserfreien Druckluft Die Anzahl der Luftanschlüsse ist von der Länge der Elektrode abhängig (siehe Abb. 5). Zum Anschluss des Luftschlauches an die Luftschlauch- verschraubungen, ist ein Innendurchmesser des Luftschlauches von 9 mm (NW9) erforderlich. Der Betriebsdruck darf 3 bar nicht überschreiten und muss am Luftverteiler gemessen werden. -
Seite 15: Lage Der Luftanschlüsse
3.6 Lage der Luftanschlüsse Abb. 6: Maße und Lage der Luftanschlüsse in Abhängigkeit von der Gesamt- länge GL Anzahl der Luftanschlüsse [mm] [mm] [mm] GL 750 GL/2 750 < GL 1500 125…500 1500 < GL 2000 250…500 2000 < GL 2400 200…400 2400 <... -
Seite 16: Betrieb
4. Betrieb Die Entladeelektroden dürfen nur mit den Eltex Netzgeräten mit 5 kV bzw. 6 kV Wechselspannungsausgang betrieben werden. Nur diese Netzgeräte ermöglichen eine optimale Anpassung an die erfor- derlichen Betriebsbedingungen. 4.1 Inbetriebnahme Sind alle Anschlüsse und die Installation korrekt durchgeführt, ist das Sys- tem betriebsbereit und die Versorgungsspannung am Netzgerät kann ein-... -
Seite 17: Wartung
Die Schutzwiderstände sind einer Wiederholungsprüfung und einer Sicht- prüfung zu unterziehen. Die Prüfintervalle der Wiederholungsprüfungen sind den gültigen Unfallverhütungsvorschriften (z.B. DGUV V3 für Deutschland) zu entnehmen. Eltex empfiehlt ein Prüfintervall von 6 Mona- ten. Mit einem geeigneten Messgerät ist die Funktion der Vorwiderstände zu überprüfen. -
Seite 18: Störungsbeseitigung
6. Störungsbeseitigung Warnung! Stromschlaggefahr! Schalten Sie bei allen Wartungs- und Reparaturarbeiten die Versorgungs- spannung zum Netzgerät ab. An den Elektroden darf keine Hochspannung anliegen. Reparaturarbeiten dürfen nur von Elektrofachpersonal durchgeführt wer- den. Störung Ursache Maßnahme Die Effektivität Verschmutzte Elektrode mit Druckluft und Bürste der Anwendung Elektrode reinigen. -
Seite 19: Garantie
Eingriffe an den Geräten vorgenommen wurden und die Komponen- ten keine mechanischen Schäden aufweisen, gilt eine Garantie von 12 Monaten. Die Garantie gilt nur, wenn die von Eltex beschriebenen Montage- und Handhabungsvorschriften eingehalten werden. Die Garantiezeit beginnt mit der Lieferung. -
Seite 20: Technische Daten R44Ls
70% r.F., keine Betauung zulässig Emissionsspitzen Edelstahl, eingegossen und elektrisch entkoppelt, kapazitätsarm Maße siehe Abb. 7 Betriebsspannung max. 6 kV AC 50/60 Hz Hochspannungs- über Eltex Netzgeräte mit max. 6 kV Ausgangs- versorgung spannung Kurzschlussstrom/ Spitze max. 0,046 mA Berührungsschutz nach EN 60335 Luftversorgung integriertes Luftprofil Luftaustrittsöffnungen Ø... -
Seite 21: Abmessungen
9. Abmessungen R 6 0 Abb. 7: Maße der Entlade- elektrode R44LS L = Luftkanal E = Elektrode EL = Einbaulänge AL = aktive Länge (15...3000 mm in Schritten von 15 mm) GL = Gesamtlänge BA-de-2003-1808_R44LS... -
Seite 22: Ersatzteile Und Zubehör
10. Ersatzteile und Zubehör Artikel Artikel-Nr. Hochspannungsverteiler Entladung, 5 Anschlüsse (1 Eingang, 4 Ausgänge) Montagewinkel R44MWS MCH00011 Montagewinkel R44MWM MCH00002 Montagewinkel R44MWL MCH00009 Stecker "H" Set zum Konfektionieren des Hochspannungskabels ohne Schutzschlauch für Netzgerät ES33 104273 Stecker "S" Set zum Konfektionieren des Hochspannungskabels ohne Schutzschlauch für Netzgerät ES50 / ES51 und Verteiler ESV / ESVY61_S 101366... -
Seite 24: Eltex Unternehmen Und Vertretungen
Eltex Unternehmen und Vertretungen Die aktuellen Adressen aller Eltex Vertretungen finden Sie im Internet unter www.eltex.com Eltex-Elektrostatik-Gesellschaft mbH Blauenstraße 67-69, D-79576 Weil am Rhein Telefon +49 (0) 76 21/ 79 05 - 230 Telefax +49 (0) 76 21/ 79 05 - 330 eMail static-control@eltex.com...
