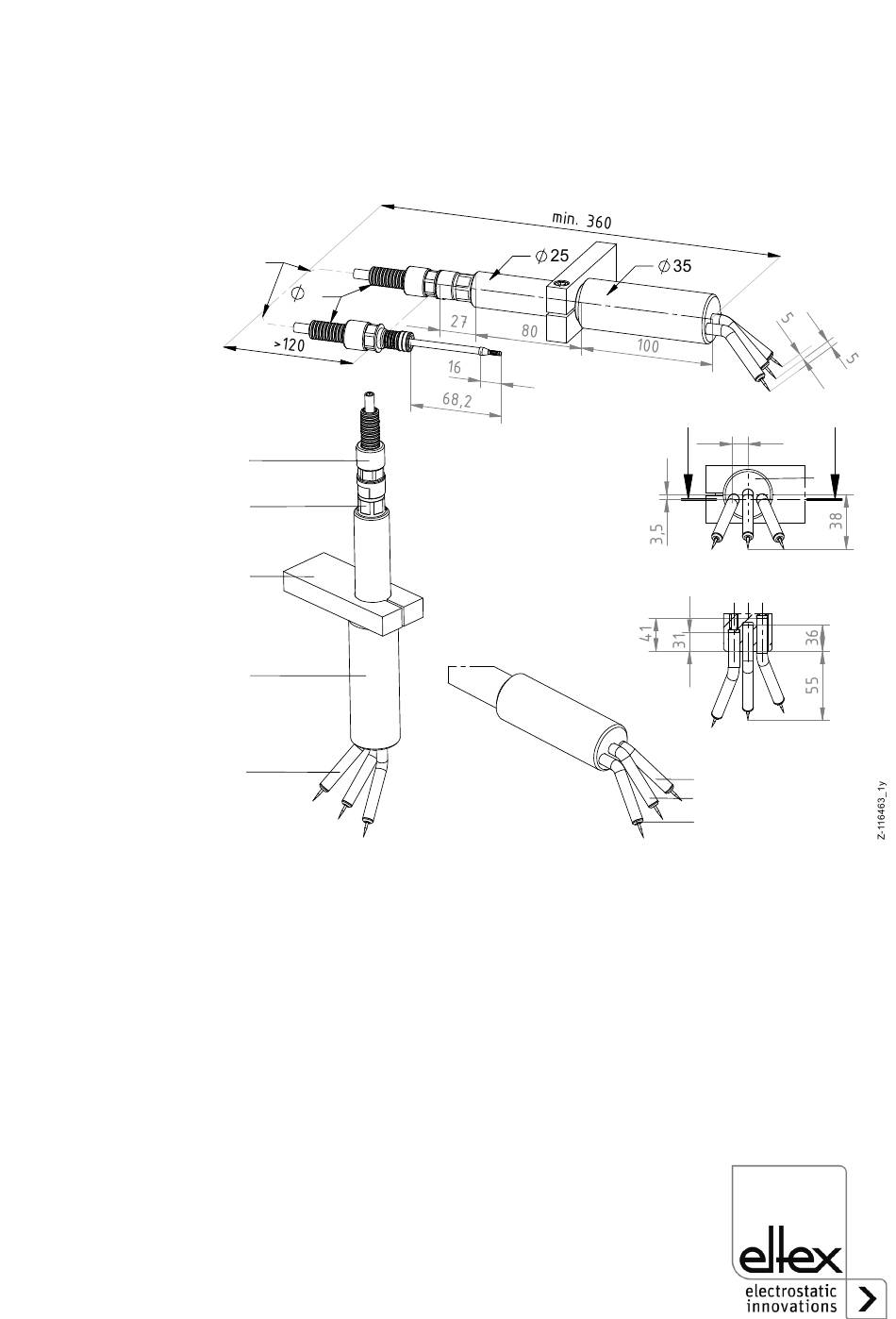

Abb. 1:
Punktauflade-
elektrode
R23ATR/LAAA
Ausführung links
mit Emissions-
spitze Typ A
BA-de-3021-2504_R23ATR
1. Übersicht und Abmessungen
1.1 Übersicht Punktaufladeelektrode R23ATR/L
5






1 Emissionsspitzen
2 Grundkörper aus PU
3 GFK-Halterung für Montage (kundenseitig)
4 Kabelverschraubung
5 Konfektioniertes Hochspannungskabel zum Anschluss an den
Hochspannungsgenerator (Zubehör: nicht im Lieferumfang)
6 Lochbild und Einbautiefe der Emissionsspitzen
5
$





$
