ELTEX R23ATR Betriebsanleitung

Punktaufladeelektrode
Vorschau ausblenden Andere Handbücher für R23ATR:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Betriebsanleitung
Punktaufladeelektrode R23ATR
BA-de-3021-1402
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ELTEX R23ATR

Inhaltszusammenfassung für ELTEX R23ATR

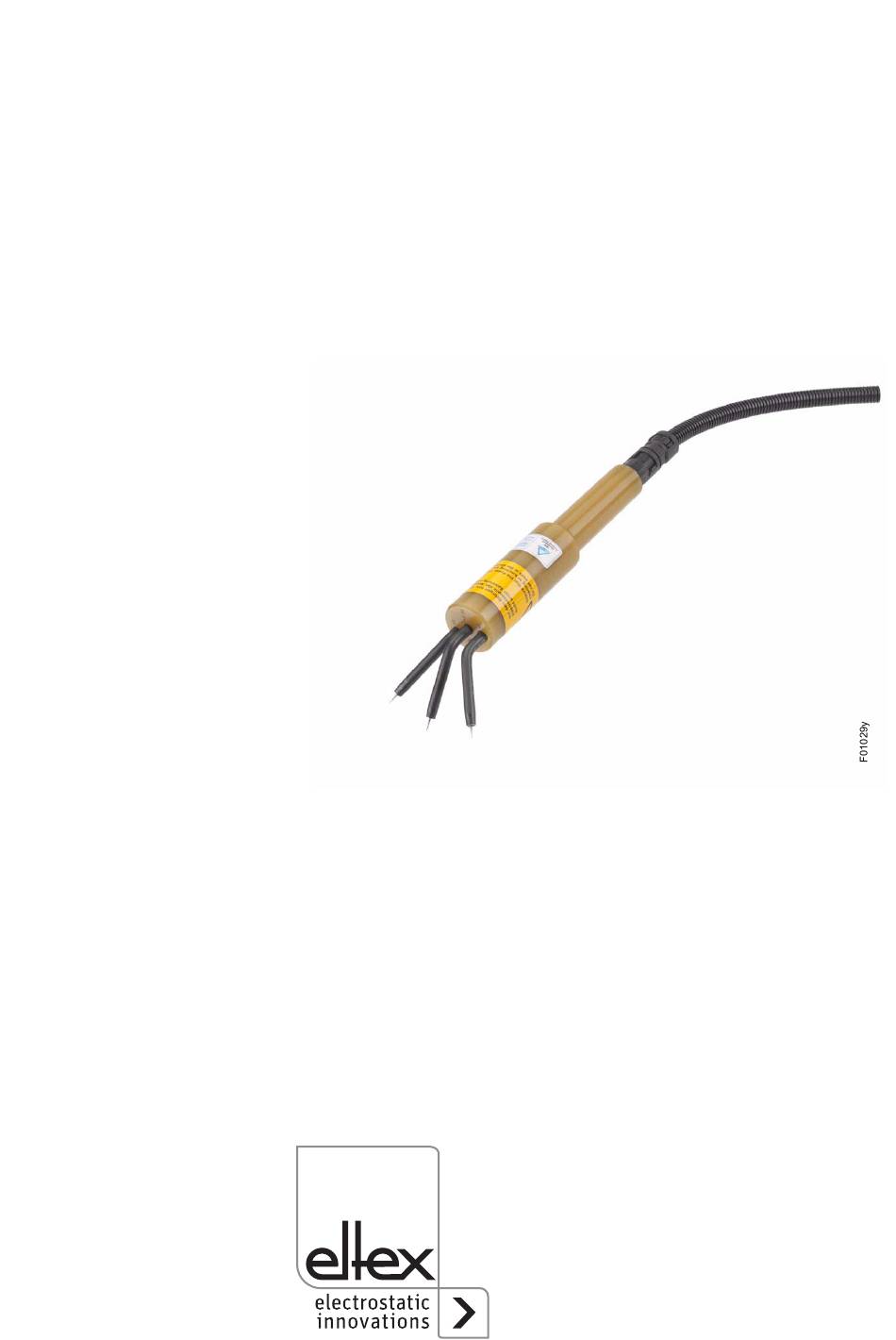

  • Seite 1 Betriebsanleitung Punktaufladeelektrode R23ATR BA-de-3021-1402...
  • Seite 2 BA-de-3021-1402_R23ATR...

  • Seite 3: Inhaltsverzeichnis

    Übersicht und Abmessungen ......4 1.1 Übersicht Punktaufladeelektrode R23ATR/L ....4 1.2 Übersicht Punktaufladeelektrode R23ATR/R .

  • Seite 4: Übersicht Und Abmessungen

    1. Übersicht und Abmessungen 1.1 Übersicht Punktaufladeelektrode R23ATR/L m i n . 3 , 5 3 6 0 1 0 0 R 6 0 1 2 0 ø 2 5 R 6 0 ø 3 5 1 3 , 5 ø...

  • Seite 5: Übersicht Punktaufladeelektrode R23Atr/R

    1.2 Übersicht Punktaufladeelektrode R23ATR/R m i n . 3 , 5 3 6 0 1 0 0 R 6 0 1 2 0 ø 2 5 R 6 0 ø 3 5 1 3 , 5 ø 1 3 Abb. 2:...

  • Seite 6: Übersicht Punktaufladeelektrode R23Atr11

    1.3 Übersicht Punktaufladeelektrode R23ATR11 5 7 5 ± 5 0 0 ± R 6 0 R 6 0 ø 2 0 Abb. 3: 1 3 , 5 Punktauflade- ø 1 3 elektrode R23ATR11/_A mit Emissions- spitze Typ A Emissionsspitze Kabelverschraubung Konfektioniertes Hochspannungskabel zum Anschluss an den Hochspannungsgenerator (Zubehör: nicht im Lieferumfang) Lochbild und Einbautiefe der Emissionsspitzen...

  • Seite 7: Ausführungen Der Punktaufladeelektroden

    1.4 Ausführungen der Punktaufladeelektroden Ausführung R23ATR L = Links (Standard) R = Rechts 1. Emissionsspitze 2. Emissionsspitze 3. Emissionsspitze 5$75  > @ > @> @> @ Ausführung Links Ausführung Rechts R23ATR/LAAA R23ATR/RAAA Ausführung R23ATR11 3 = 30 kV 6 = 60 kV Emissionsspitze 5$75  >...
  • Seite 8 Verehrter Kunde Die Punktaufladeelektrode R23ATR ist eine robuste Elektrode zur punkt- förmigen oder randförmigen Aufladung von nichtleitfähigen Oberflächen. Die Elektrode wird überall dort eingesetzt, wo elektrostatische Ladung im Produktionsprozess nutzbringend anzuwenden ist; z. B. bei der Randzo- nenfixierung in der Folienherstellung.

  • Seite 9: Sicherheit

    Gefahren für Sachgegenstände ausgehen können. 2.2 Schutz gegen Berührung Da sich der Einbau bzw. der Einsatzort der Geräte der Kenntnis von Eltex entzieht, ist ein Berührungsschutz gegen unbeabsichtigtes Berühren der Elektroden und hochspannungsführende Teile durch Personen gemäß...

  • Seite 10: Technischer Fortschritt

    Aktualität und eventuelle Änderungen und Erweiterungen der Betriebsan- leitung gibt Ihnen Eltex gerne Auskunft. 2.5 Bestimmungsgemäße Verwendung Die Punktaufladeelektrode R23ATR darf nur zur Aufbringung von elektro- statischer Ladung auf Folien, Papier, Stoffen und anderen nichtleitenden Materialien verwendet werden, um die Prozessabläufe zu verbessern. Die Punktaufladeelektrode R23ATR darf nur mit den Eltex Generatoren bis max.
  • Seite 11 den. Außerdem ist die Versorgungsspannung zum Hochspannungsge- nerator hierfür zu unterbrechen. • Sind Aufladeelektroden an aufgeladenen Materialbahnen montiert und ist der Hochspannungsstecker der Aufladeelektrode nicht gesteckt, steht dieser Stecker unter Hochspannung. Die Ladung wird über die Aufladeelektroden von der Materialbahn abgenommen und steht in vol- ler Höhe am Stecker an.

  • Seite 12: Installation Und Montage

    Maschine befestigt. In Abb. 4 ist ein möglicher Einbau gezeigt. Die Elek- trode kann wahlweise horizontal oder vertikal eingebaut werden. Zur Mon- tage darf nur nichtleitendes Material (z.B. GFK) verwendet werden. Folie Halterung aus GFK R23ATR Hochspannungskabel Breitschlitzdüse Abstand der Spitze zur Substratoberfläche Abb.

  • Seite 13: Abstand Der Emissionsspitzen Zur Materialbahn

    Elektrode einführen. Den Schlauchadapter (2) wieder unbedingt mit der Verriegelung (4) fixieren! Abb. 5: R23ATR Verbindungsteil des Hochspan- nungskabels * R23ATR11: Ø20 1 Schutzschlauch 2 Schlauchadapter 3 Kabelverschraubung: schwarz bei R23ATR und R23ATR11/3 gelb bei R23ATR11/6 4 Verriegelung 5 Elektrodenkörper BA-de-3021-1402_R23ATR...

  • Seite 14: Anschluss Des Hochspannungskabels Der Aufladeelektrode An Den Generator

    3.4 Anschluss des Hochspannungskabels der Aufladeelektrode an den Generator Warnung! Stromschlaggefahr! Die Arbeiten dürfen nur durchgeführt werden wenn: • die Versorgungsspannung zum Generator unterbrochen wurde, • die Maschine still steht, da die Elektroden bei laufender Materialbahn Ladung aufnehmen. Vorgehensweise: Die Elektrode wird über das vorkonfektionierte Hochspannungskabel angeschlossen.

  • Seite 15: Lösen Des Hochspannungskabels

    3.5 Lösen des Hochspannungskabels Warnung! Stromschlaggefahr! Die Arbeiten dürfen nur durchgeführt werden wenn: • die Versorgungsspannung zum Generator unterbrochen wurde, • die Maschine still steht, da die Elektroden bei laufender Materialbahn Ladung aufnehmen. Der Clip am Generator wird mit einem Schraubendreher (3 mm) gelöst. Danach kann das Kabel herausgezogen werden.

  • Seite 16: Betrieb

    4. Betrieb 4.1 Einstellung der Betriebsspannung Entsprechend des Abstandes a der Emissionsspitze zum Substrat, wird die Betriebsspannung zwischen 15 und 25 kV am Hochspannungs- generator eingestellt. Die korrekte Betriebsspannung ist dann eingestellt, wenn mit dem Einsatz der Elektrode der gewünschte Effekt erzielt wird. Achtung! Verblitzungen an der Elektrode sind unbedingt zu vermeiden.

  • Seite 17: Wartung

    Die Schutzwiderstände sind einer Wiederholungsprüfung zu unterziehen. Die Prüfintervalle der Wiederholungsprüfungen sind den gültigen Unfall- verhütungsvorschriften (z.B. BGV A3 für Deutschland) zu entnehmen. Eltex empfiehlt ein Prüfintervall von 6 Monaten. Mit einem Messgerät ist der Durchgangswiderstand zwischen dem Hoch- spannungsanschluss und der/den Ionisationsspitzen zu überprüfen. Der Widerstand darf 234 MOhm nicht unterschreiten.

  • Seite 18: Garantie

    Eingriffe an den Geräten vorgenommen wurden und die Komponen- ten keine mechanischen Schäden aufweisen, gilt eine Garantie von 12 Monaten. Die Garantie gilt nur, wenn die von Eltex beschriebenen Montage- und Handhabungsvorschriften eingehalten werden. Die Garantiezeit beginnt mit der Lieferung.

  • Seite 19: Störungsbeseitigung

    7. Störungsbeseitigung Warnung! Stromschlaggefahr! • Schalten Sie vor allen Wartungs- und Reparaturarbeiten den Generator ab und unterbrechen Sie die Versorgungsspannung. • Die Maschine, an der die Geräte installiert sind, darf nicht in Betrieb sein. • Reparatur- und Wartungsarbeiten dürfen nur von Elektrofachkräften durchgeführt werden.

  • Seite 20: Technische Daten

    0...+120°C (+32...+248°F) im Bereich der Spitzen umgebungstemperatur 0...+70°C (+32...+158°F) am Elektrodenkörper Abmessungen siehe Abb. 1 - Abb. 3 Betriebsspannung R23ATR: maximal 30 kV DC R23ATR11: maximal 30 bzw. 60 kV DC Hochspannungs- über Eltex Hochspannungsgeneratoren versorgung Serie KNH34/35 bzw. KNH64/65...

  • Seite 21: Ersatzteile Und Zubehör

    9. Ersatzteile und Zubehör Artikel Artikelnummer R23ATR und R23ATR11/3: Hochspannungskabel in Kunststoffschlauch für KNH34, KNH35 und KNHV3 (Kabellänge angeben) KA/Rr___ R23ATR11/6: Hochspannungskabel in Kunststoffschlauch für KNH64, KNH65 und KNHV6 (Kabellänge angeben) KA/Uu___ Set zum Konfektionieren des Hochspannungskabels für 30 kV-Aufladeelektroden mit Schutzschlauch PG9 104165 Set zum Konfektionieren des Hochspannungskabels für...
  • Seite 22 BA-de-3021-1402_R23ATR...

  • Seite 24: Eltex Unternehmen Und Vertretungen

    Eltex Unternehmen und Vertretungen Die aktuellen Adressen aller Eltex Vertretungen finden Sie im Internet unter www.eltex.com Eltex-Elektrostatik-Gesellschaft mbH Blauenstraße 67-69, D-79576 Weil am Rhein Telefon +49 (0) 76 21/ 79 05 - 230 Telefax +49 (0) 76 21/ 79 05 - 330 eMail static-control@eltex.com...
