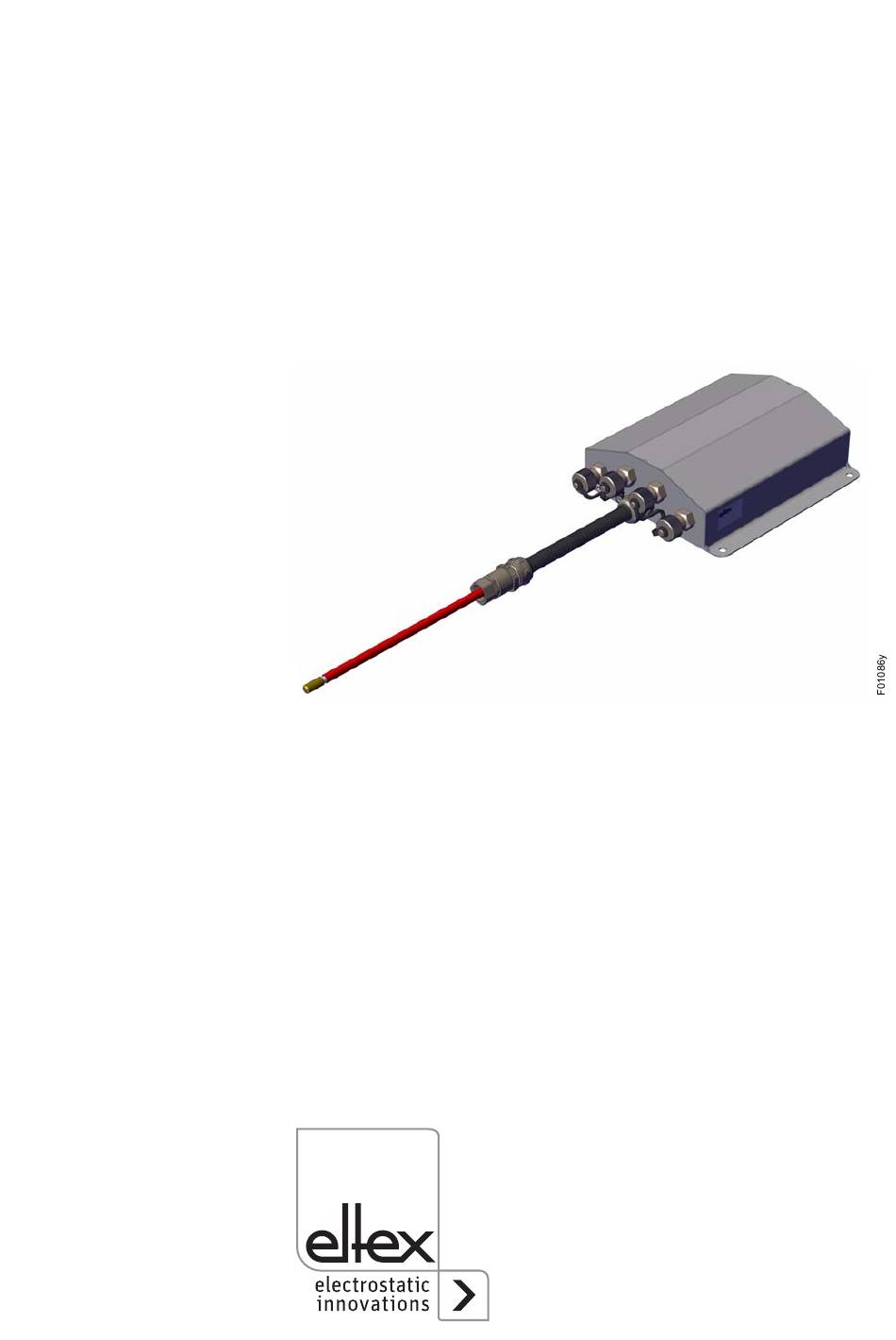

- Seite 1 Betriebsanleitung Verteiler PCV, PCV6 Verlängerungskabel KA für Gleichspannungsbetrieb (DC) BA-de-3042-2203...
- Seite 2 BA-de-3042-2203_PCV_PCV6...
-
Seite 3: Inhaltsverzeichnis
Geräteansicht Verteiler PCV ......5 1.1 Verteiler PCV (max. 30 kV) ....... . 5 1.1.1 Varianten des Verteilers PCV . - Seite 4 Die Verteiler PCV und PCV6 dienen der Verteilung der Hochspannung für die mit Gleichpannung betriebenen Aufladeelektroden. Über den Verteiler PCV und PCV6 kann die Anzahl der an den Hochspan- nungsgenerator POWER CHARGER anschließbaren Komponenten erhöht werden. Bei größeren Entfernungen zwischen Generator und Elek- troden kann durch eine Platzierung des Verteilers in Elektrodennähe...
-
Seite 5: Geräteansicht Verteiler Pcv
4 Hochspannungsstecker (Ausführungsvariante Y, zur Verbindung mit einem Hochspannungsgenerator POWER CHARGER) 1.1.1 Varianten des Verteilers PCV Es steht die Variante PCV/4 mit 4 Hochspannungsausgängen und die Varianten PCV/2 bzw. PCV/Y mit 2 Hochspannungsausgängen zum Anschluss an den Hochspannungsgenerator POWER CHARGER zur Verfügung (PCV/_Y). -
Seite 6: Verteiler Pcv6 (Max. 60 Kv)
Variante PCV6/4 mit 4 Hochspannungsausgängen zum Anschluss an den Hochspannungsgenerator POWER CHARGER zur Verfügung (PCV6/_X). Der Verteiler kann auch bei Hochspannungsanschlusskabel mit entspre- chendem Hochspannungsstecker an die Eltex Generatoren der Serien KNH34, KNH35 und HSG61 angeschlossen werden (PCV6/_U). Die Länge des fest angeschlossenen Hochspannungskabels ist variabel zwischen 5 und 350 dm in 5-dm-Schritten. -
Seite 7: Geräteansicht Verlängerungskabel Ka/_Y
1.3 Geräteansicht Verlängerungskabel KA/_Y Abb. 3: Verlängerungs- kabel KA/_Y 1 Steckbuchse 2 Erdanschluss 3 Befestigungsschelle (2 x im Lieferumfang enthalten) 4 Hochspannungskabel Zuleitung 1.3.1 Varianten des Verlängerungskabels KA/_Y Zum Anschluss an den Hochspannungsgenerator stehen verschiedene Steckervarianten zur Verfügung. • Wenn Sie die Verkabelung Ihrer Elektrode zu dem Generator POWER CHARGER gewählt haben, empfehlen wir Ihnen die Ausführung KA/YY_ _ _ (Stecker Y / Buchse Y, Kabellänge 010 - 350 dm) zu verwenden. -
Seite 8: Sicherheit
2. Sicherheit Das Verlängerungskabel KA und die Verteiler PCV und PCV6 sind nach dem neuesten Stand der Technik betriebssicher konstruiert, gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Trotzdem können vom Gerät Gefahren für Personen und Sach- gegenstände ausgehen, wenn das Gerät unsachgemäß... -
Seite 9: Arbeits- Und Betriebssicherheit
Kapitel 4 "Betrieb”, Seite 12). • Der Generator darf bei Verwendung des Verlängerungskabels und des Verteilers PCV nur mit max. 30 kV und bei Verwendung des Verteilers PCV6 nur mit max. 60 kV betrieben werden (siehe Kapitel 4 "Betrieb”, Seite 12). -
Seite 10: Technischer Fortschritt
Ihnen Eltex gerne Auskunft. 3. Installation und Montage 3.1 Montage des Verteilers Der Verteiler PCV ist für die Wandmontage vorbereitet und wird über die Befestigungsbohrungen montiert (Montagemaße siehe Kap. 7). Die Anschlüsse müssen immer gut zugänglich sein. Die Steckbuchse des Verlängerungskabels kann mit Hilfe der beiliegen- den Rohrschellen an einer Wand montiert werden. - Seite 11 Das Hochspannungskabel muss bis zum Anschlag in den Kabeleingang hineingeschoben werden! Der Anschlussbereich des Hochspannungska- bels muss frei von Verschmutzungen sein! Abb. 4: Anschluss des Hochspannungs- kabels 1 Hochspannungsausgang PCV, ohne Verschlusskappe dargestellt 2 Hochspannungsstecker Aufladeelektrode 3 Hochspannungsstecker PCV 4 Hochspannungsausgang Generator POWER CHARGER, ohne Verschlusskappe dargestellt BA-de-3042-2203_PCV_PCV6...
-
Seite 12: Betrieb
Das Verlängerungskabel bzw. der Verteiler ist nun betriebsbereit. Die Hochspannung am Generator kann eingeschaltet werden. Der Generator darf bei Verwendung des Verlängerungskabels und des Verteilers PCV nur mit max. 30 kV und bei Verwendung des Verteilers PCV6 nur mit max. 60 kV betrieben werden. 5. Wartung... -
Seite 13: Technische Daten Verteiler Pcv, Pcv6 Und Verlängerungskabel Ka
210 x 120 x 56 mm (L x B x H), siehe Abb. 5, Abb. 6 PCV/4: 210 x 180 x 56 mm (L x B x H), siehe Abb. 5 PCV6/2: 210 x 120 x 56 mm (L x B x H), ohne Kabelanschlüsse, siehe Abb. -
Seite 14: Abmessungen
7. Abmessungen 7.1 Verteiler PCV (max. 30 kV) 1$7 Abb. 5: Maße Verteiler 1$7 PCV/2, PCV/4 BA-de-3042-2203_PCV_PCV6... - Seite 15 Abb. 6: Maße Verteiler PCV/Y BA-de-3042-2203_PCV_PCV6...
-
Seite 16: Verteiler Pcv6 (Max. 60 Kv)
7.2 Verteiler PCV6 (max. 60 kV) 1$7 Abb. 7: 1$7 Maße Verteiler PCV6/2, PCV6/4 BA-de-3042-2203_PCV_PCV6... -
Seite 17: Verlängerungskabel Ka/Yy
7.3 Verlängerungskabel KA/YY_ _ _ (max. 30 kV) Abb. 8: Maße Verlängerungs- kabel KA/YY_ _ _ BA-de-3042-2203_PCV_PCV6... -
Seite 18: Ersatzteile Und Zubehör
8. Ersatzteile und Zubehör Artikel Artikel-Nr. Stecker "Y" Set zum Konfektionieren des Hochspannungskabels mit Schutzschlauch für 30 kV-Aufladeelektroden zum Anschluss an den Generator POWER CHARGER PC_ _ bzw. Umbauset für Aufladesteckervariante Y 117985 Stecker "R" Set zum Konfektionieren des Hochspannungskabels mit Schutzschlauch für 30 kV-Aufladeelektroden zum Anschluss an die Generatoren KNH_ _ 104165... -
